Manuel de Configuration du FC 300

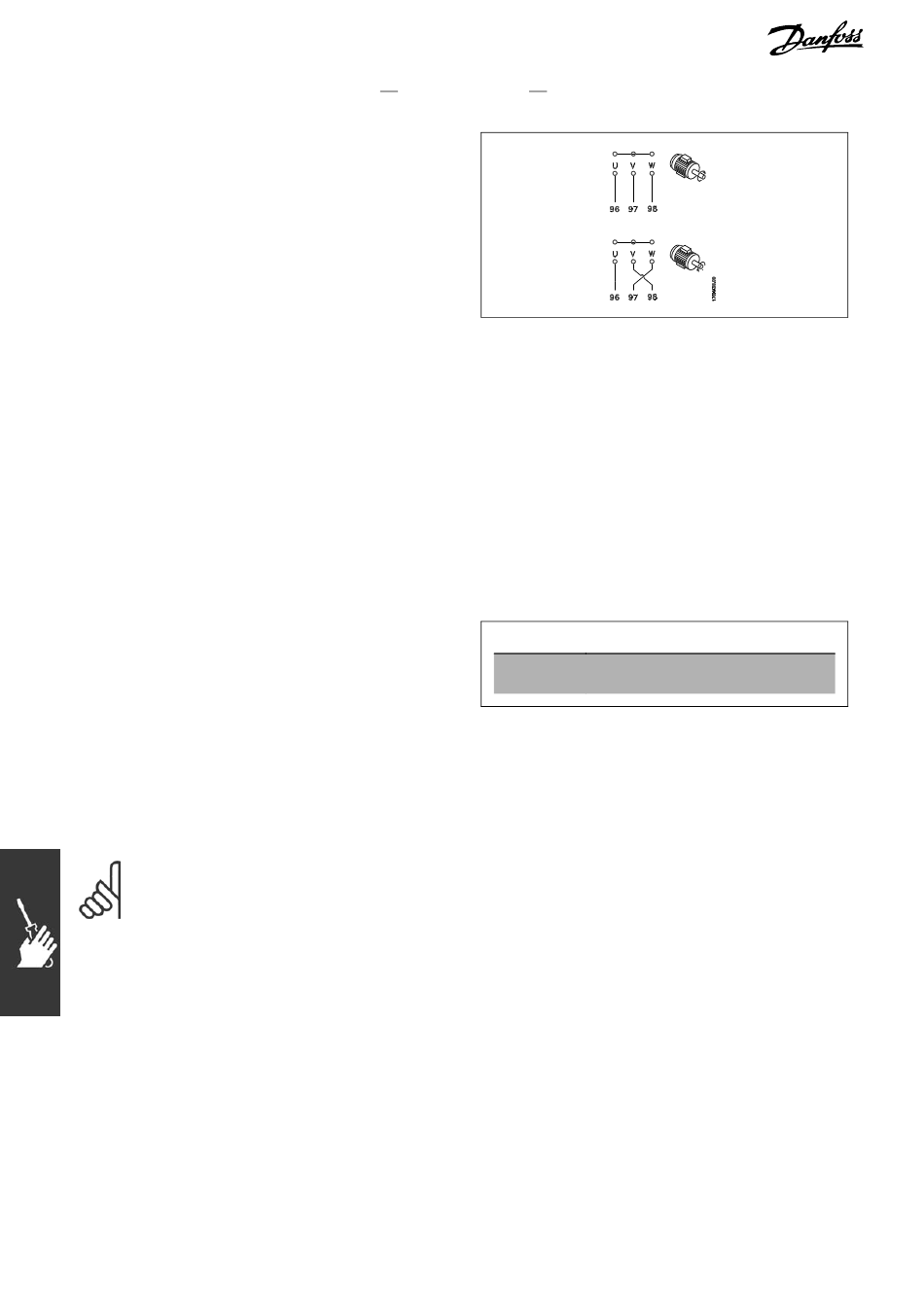

Sens de rotation du moteur

"
Le réglage effectué en usine correspond à une
rotation dans le sens horaire quand la sortie du
variateur de vitesse est raccordée comme suit.
Borne 96 reliée à la phase U
Borne 97 reliée à la phase V
Borne 98 reliée à la phase W
Le sens de rotation peut être modifié par
inversion de deux phases moteur.

Protection thermique du moteur

"
Le relais thermique électrique du FC 300 a reçu une certification UL pour la protection d'un moteur unique,
lorsque le paramètre 1-90 Protection thermique du moteur est positionné sur Alarme ETR et le paramètre
1-24 Courant moteur I
Installation du câble de la résistance
"
de freinage
(Uniquement pour variateurs commandés avec option hacheur de freinage)
Le câble de raccordement de la résistance de freinage doit être blindé.
Relier le blindage à la plaque conductrice
1.
arrière du variateur de fréquence et au boîtier
métallique de la résistance de freinage à
l'aide de colliers pour câble.
Dimensionner la section du câble de la résistance
2.
de freinage en fonction du couple de freinage.
Voir Instructions de freinage, MI.90.FX.YY et MI.50.SX.YY, pour plus de détails sur une installation sans danger.
N.B. !
Selon la tension d'alimentation, des tensions pouvant atteindre 960 V CC
peuvent se produire aux bornes.
114
Installation
est positionné au courant nominal du moteur (voir plaque signalétique du moteur).
M, N
MG.33.B6.04 - VLT est une marque déposée Danfoss
N° Fonction
81, 82 Bornes de résistance de
freinage
