Manuel de Configuration du FC 300
L'AMA ne peut être effectuée sur des moteurs
•
à aimant permanent.
N.B. !
Il est important de régler le paramètre
1-2* Données moteur de manière
correcte, étant donné que ce dernier fait
partie de l'algorithme de l'AMA. Une AMA doit être
effectuée pour obtenir une performance dynamique
du moteur optimale. Elle peut, selon le rendement
du moteur, durer jusqu'à 10 minutes.
N.B. !
Éviter de générer un couple extérieur
pendant l'AMA.
N.B. !
Si l'un des réglages du par. 1-2* Données
moteur est modifié, les paramètres
avancés du moteur 1-30 à 1-39 reviennent
au réglage par défaut. Ce paramètre ne peut pas
être réglé lorsque le moteur est en marche.
1-3* Données av. moteur
"
Paramètres pour les données avancées du moteur.
Les données moteur, présentes aux paramètres
1-30 à 1-39, doivent correspondre au moteur
concerné, afin que le moteur fonctionne de manière
optimale. Les réglages d'usine sont basés sur des
valeurs communes de paramètres moteur pour
des moteurs standard normaux. Si les paramètres
moteur sont mal configurés, le système pourrait
connaître des dysfonctionnements. Si les données
moteur sont inconnues, il est conseillé de réaliser
une AMA (adaptation automatique du moteur). Voir
la section Adaptation automatique au moteur. La
séquence AMA règle tous les paramètres du moteur,
à l'exception du moment d'inertie du rotor et la
résistance à la perte de fer (par. 1-36).
Les paramètres 1-3* et 1-4* ne peuvent pas être
ajustés lorsque le moteur est en marche.

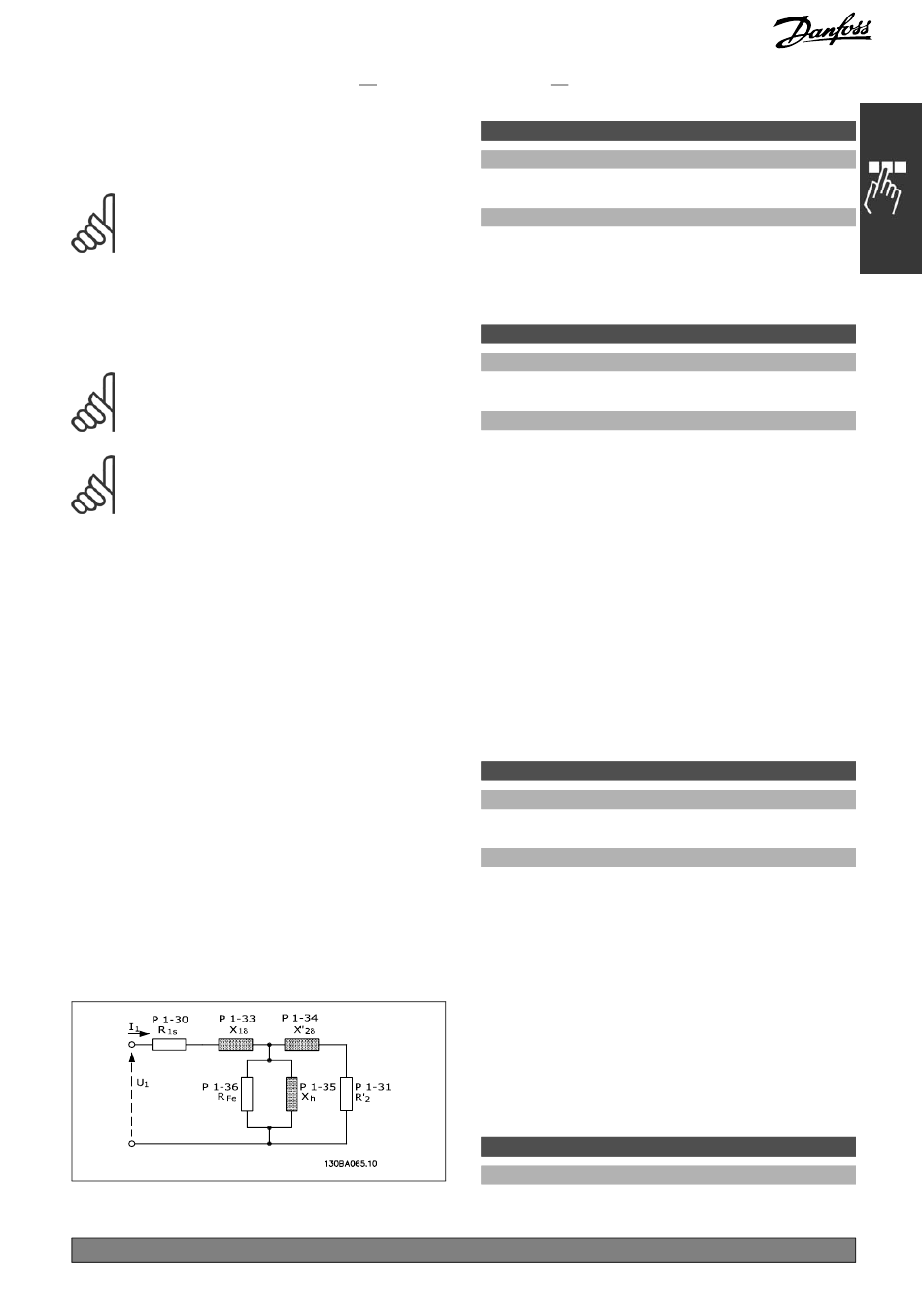

Diagramme d'équivalence moteur pour un
moteur asynchrone
réglage par défaut( ) texte affiché.
*
Programmation
Ohm
Régler la valeur de la résistance du stator. Entrer la
valeur de la fiche technique du moteur ou effectuer
une AMA sur un moteur froid. Ce paramètre ne peut
pas être réglé lorsque le moteur est en marche.
Ohm
Un réglage précis de R
de l'arbre. Régler la valeur de la résistance du
rotor à l'aide de l'une de ces méthodes :
1.
2.
3.
Ce paramètre ne peut pas être réglé lorsque
le moteur est en marche.
Ohm
Régler la réactance du stator à la fuite du moteur
à l'aide de l'une des méthodes suivantes :
1.
2.
3.
Ce paramètre ne peut pas être réglé lorsque
le moteur est en marche.
Ohm
L'option[ ] est celle utilisée lors des communications transitant par le port série
MG.33.B6.04 - VLT est une marque déposée Danfoss
1-30 Résistance stator (Rs)
Option :
Dépend des données moteur
Fonction :
1-31 Résistance rotor (Rr)
Option :
Dépend des données moteur
Fonction :
améliore le rendement
r
Réaliser une AMA moteur froid. Le variateur
de fréquence mesure la valeur à partir
du moteur. Toutes les compensations
sont remises sur 100%.
Entrer la valeur R manuellement. Se procurer
r
la valeur auprès du fournisseur du moteur.
Utiliser le réglage par défaut de R
de fréquence établit le réglage en fonction de
la plaque signalétique du moteur.
1-33 Réactance fuite stator (X1)
Option :
Dépend des données moteur
Fonction :
Réaliser une AMA moteur froid. Le variateur de
fréquence mesure la valeur à partir du moteur.
Entrer la valeur X manuellement. Se procurer
1
la valeur auprès du fournisseur du moteur.
Utiliser le réglage par défaut de X
de fréquence établit le réglage en fonction de
la plaque signalétique du moteur.
1-34 Réactance de fuite rotor (X2)
Option :
Dépend des données moteur
. Le variateur
r
. Le variateur
1
