Manuel de Configuration du FC 300
(Relais)
(Relais 2)
(Relais 7)
(Relais 8)
(Relais 9)
Mot contrôle bit 11
Mot contrôle bit 12
Le relais 2 n'est inclus que dans le FC
302. Les options du par. 5-40 sont
identiques à celles du par. 5-30, y
compris les options 36 et 37.
Fonction :
Sélectionner des options pour définir la
fonction des relais.
Choisir parmi les relais mécaniques disponibles
dans une fonction de type tableau.
Exemple : par. 5-4* => OK => Fonction
relais => OK => [0] => OK => sélectionner
fonction Le relais n° 1 a le tableau n° [0]. Le
relais n° 2 a le tableau n° [1].
Lorsque l'option relais MCB 105 est présente dans le
variateur, la sélection des relais est comme suit :
Relais 7 => Par. 5-40 [6]
Relais 8 => Par. 5-40 [7]
Relais 9 => Par. 5-40 [8]
Sélectionner les options des fonctions relais
dans la même liste que les fonctions de
sortie à semi-conducteurs, voir le par. 5-3*
et parmi ce qui suit :
Mot contrôle bit 11 [36] : le bit 11 du mot de
contrôle contrôle le relais 01. Voir section Mot
de contrôle selon le profil FC (CTW). Cette option
n'est disponible qu'au par. 5-40.
Mot contrôle bit 12 [37] : le bit 12 du mot de
contrôle contrôle le relais 02. Voir section Mot
de contrôle selon le profil FC (CTW).
5-41 Relais, retard ON
Tableau [8]
Plage :
0,01-600,00 s
Fonction :
Entrer le délai d'activation des relais. Sélectionner
l'un des relais mécaniques disponibles et MCO 105
dans une fonction de type tableau. Voir par. 5-40.
réglage par défaut( ) texte affiché.
*
Programmation
[0]
[1]
[6]
[7]
[8]
[36]
[37]
(Relais 1 [0], Relais 2 [1],
Relais 7 [6], Relais 8 [7],
Relais 9 [8])
*
0,01 s
L'option[ ] est celle utilisée lors des communications transitant par le port série
MG.33.B6.04 - VLT est une marque déposée Danfoss
5-42 Relais, retard OFF
Tableau [8]
Plage :
0,01-600,00 s
Fonction :
Entrer le délai de désactivation des relais.
Sélectionner l'un des relais mécaniques
disponibles et MCO 105 dans une fonction de
type tableau. Voir par. 5-40.

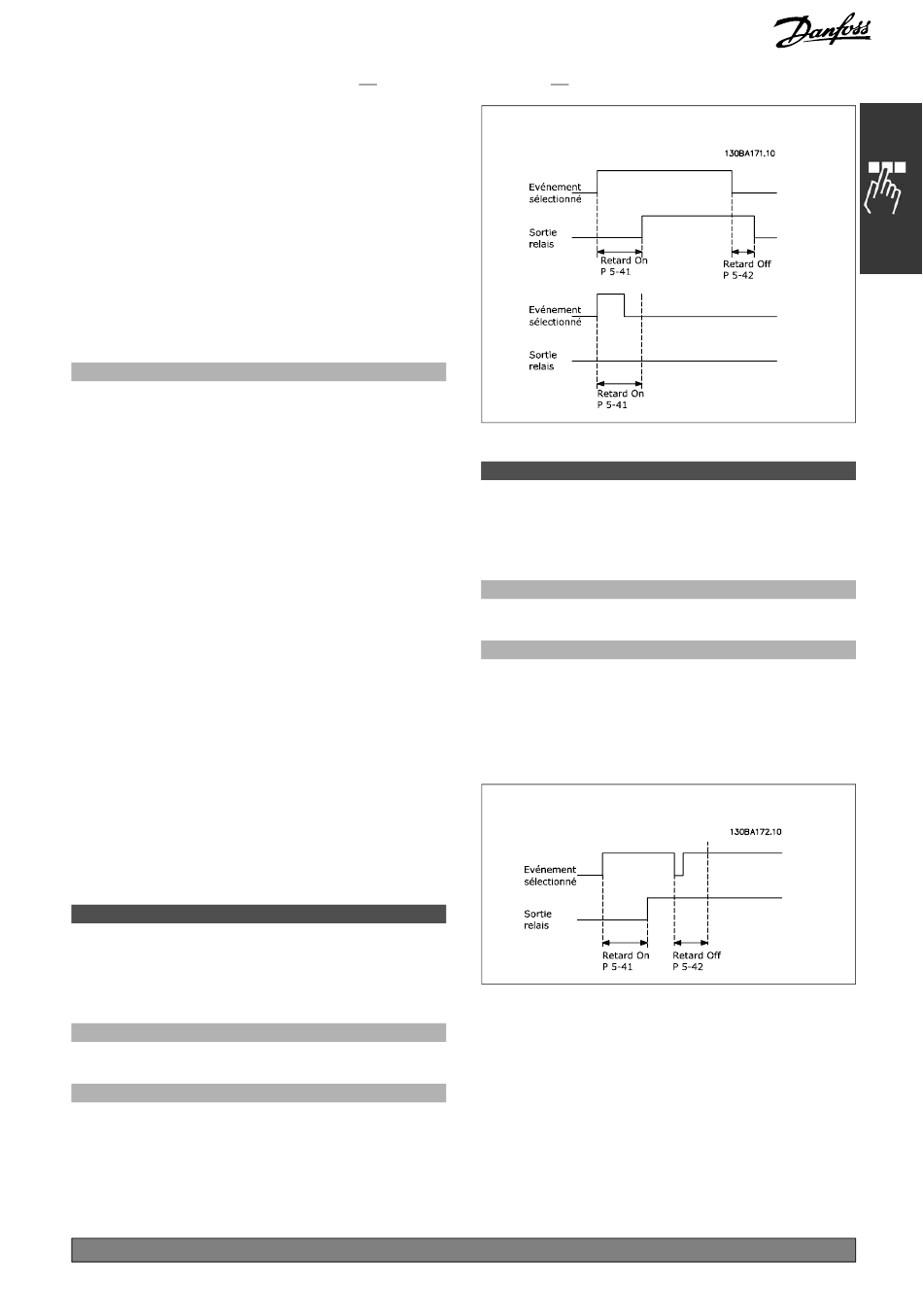

Si la condition Événement sélectionné est modifiée
avant l'expiration du retard ON ou OFF, la sortie
de relais n'est pas affectée.
5-5* Entrée impulsions
"
Les paramètres d'entrées d'impulsions sont utilisés
pour définir une fenêtre appropriée pour la zone
de référence des impulsions en configurant les
réglages de mise à l'échelle et du filtre pour les
entrées d'impulsions. Les bornes d'entrée 29 ou
(Relais 1 [0], Relais 2
[1], Relais 7 [6], Relais 8
[7], Relais 9 [8])
*
0,01 s
