Manuel de Configuration du FC 300

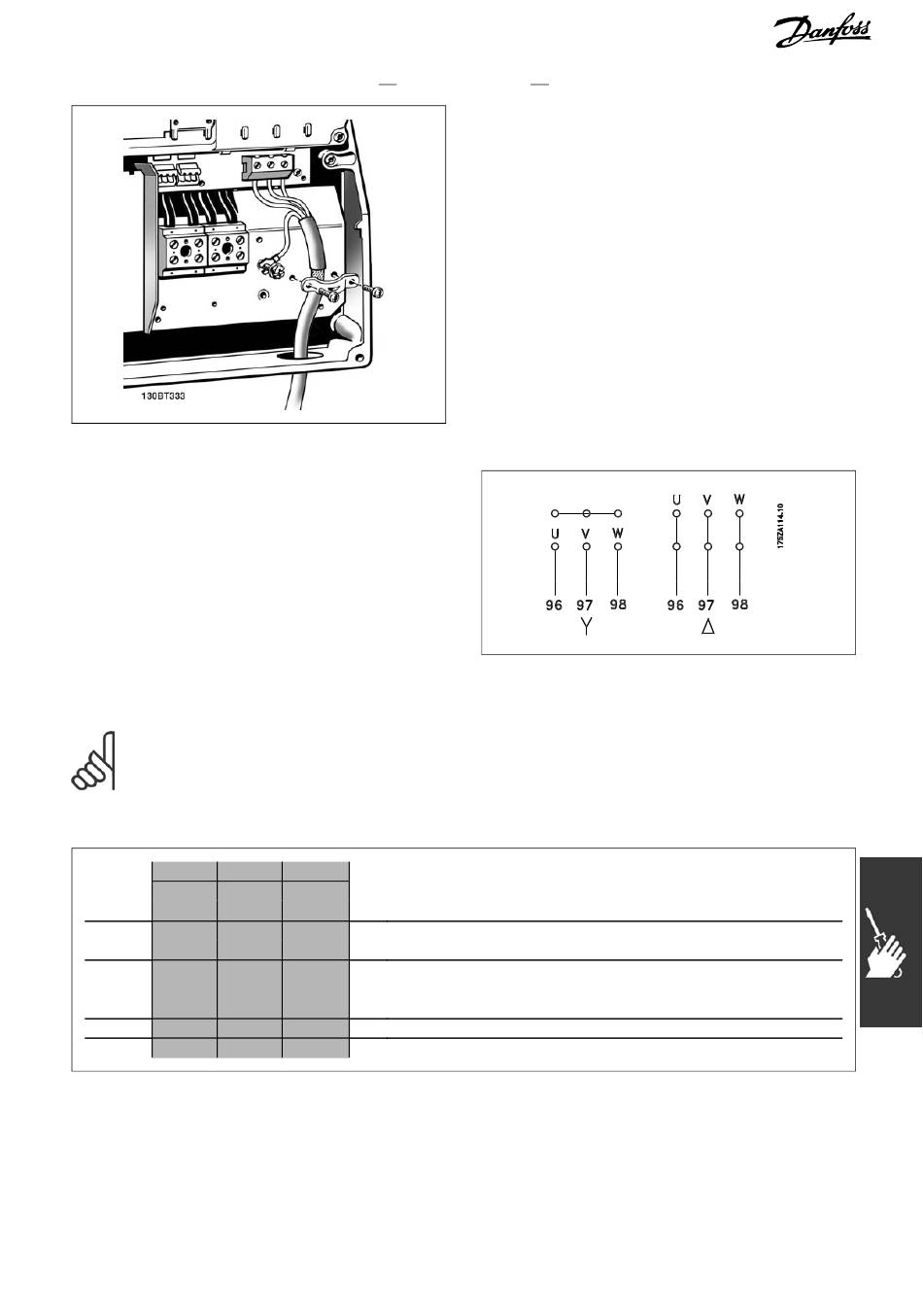

11-22 kW IP21
Tous les types de moteurs standard asynchrones
triphasés peuvent être connectés au FC 300. Les
moteurs de petite taille ont généralement une
connexion étoile (230/400 V, D/Y). Les moteurs de
grande taille sont montés en triangle (400/690 V,
D/Y). Se référer à la plaque signalétique du moteur
pour le mode de connexion et la tension corrects.
N.B. !
Sur les moteurs sans papier d'isolation de phase ou autre renforcement d'isolation
convenant à un fonctionnement avec alimentation de tension (par exemple un variateur
de fréquence), placer un filtre LC à la sortie du FC 300.
No.
96
U
U1
W2
U1
No.
99
PE
Installation
97
98
Tension moteur 0 à 100%
V
W
de la tension secteur.
3 fils hors du moteur
V1
W1
6 fils hors du moteur, connexion en triangle
U2
V2
V1
W1
6 fils hors du moteur, connexion étoile
U2, V2, W2 à interconnecter séparément
(bloc de bornes optionnel)
Mise à la terre
MG.33.B6.04 - VLT est une marque déposée Danfoss
