Manuel de Configuration du FC 300

Option relais MCB 105

"
L'option MCB 105 comprend 3 contacts d'interrupteur unipolaire bidirectionnel et peut
être installée dans l'emplacement de l'option B.
Données électriques :
Charge max. sur les bornes (CA-1)
Charge max. sur les bornes (CA-15 )
Charge max. sur les bornes (CC-1)
Charge max. sur les bornes (CC-13)
Charge min. sur les bornes (CC) ........................................................................................ 5 V 10 mA
Vitesse de commutation max. à charge nominale/min. ..................................................... 6 min
1) CEI 947 parties 4 et 5
Lorsque le kit d'option relais est commandé séparément, il comprend :
• Module relais MCB 105
• Fixation LCP et protection borniers plus grandes
Étiquette permettant de recouvrir l'accès aux commutateurs S201, S202 et S801
•
Bandes de fixation des câbles au module relais
•
L'option relais ne prend pas en charge les variateurs de fréquence FC 302 fabriqués
avant la semaine 50 de l'année 2004.
Version logiciel min. : 2.03 (par. 15-43).

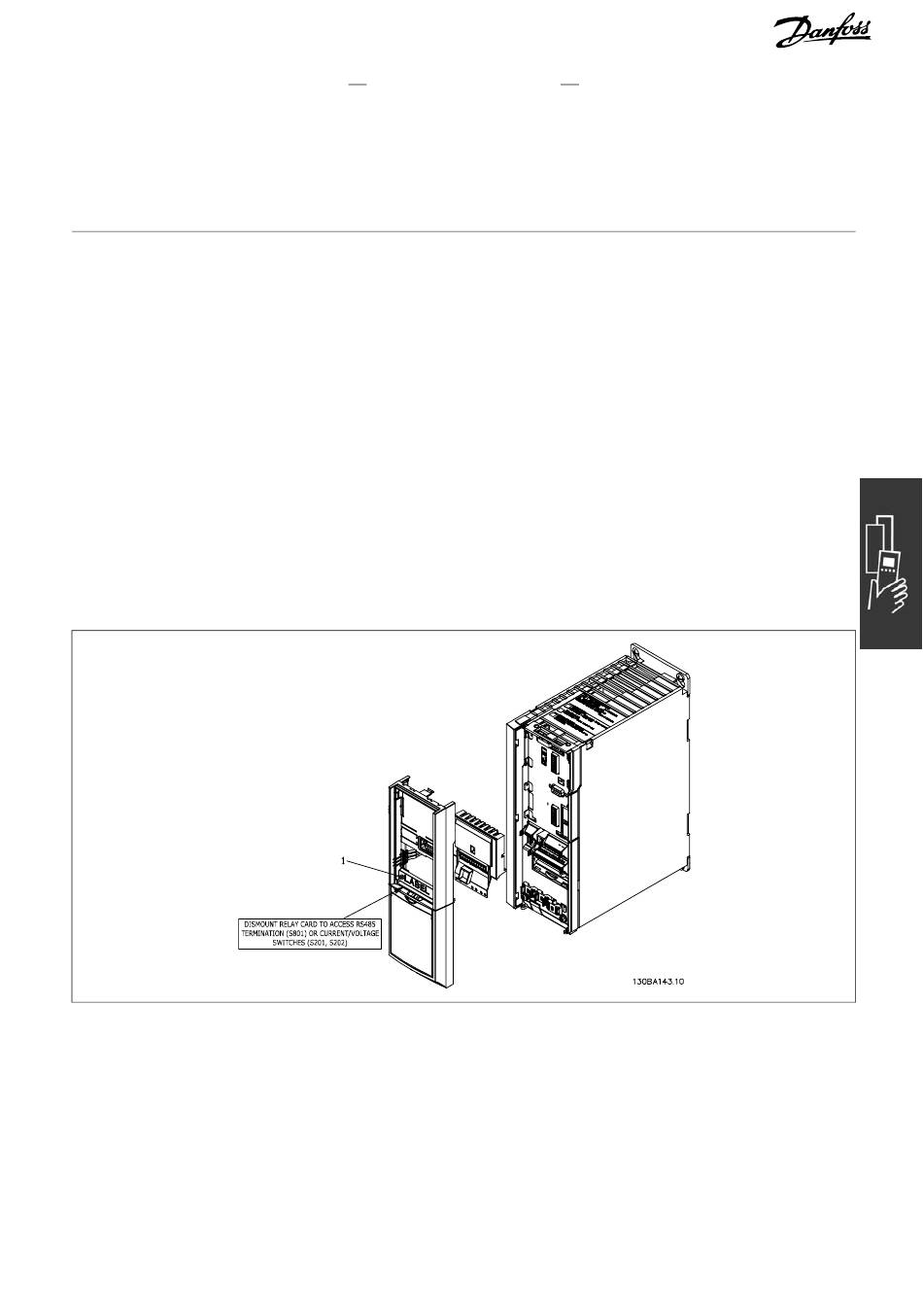

≤ 7,5 kW
IMPORTANT
1. L'étiquette DOIT être placée sur le châssis du LCP, comme illustré (approbation UL).
Sélection FC 300
1) (charge résistive) .................................................... 240 V CA 2 A
1)
(charge inductive à cosφ 0,4) .............................. 240 V CA 0,2 A
1) ( charge résistive ) .................................................... 24 V CC 1 A
1) ( charge inductive ) ............................................... 24 V CC 0,1 A
MG.33.B6.04 - VLT est une marque déposée Danfoss
-1 /20 s -1
77
