Manuel de Configuration du FC 300

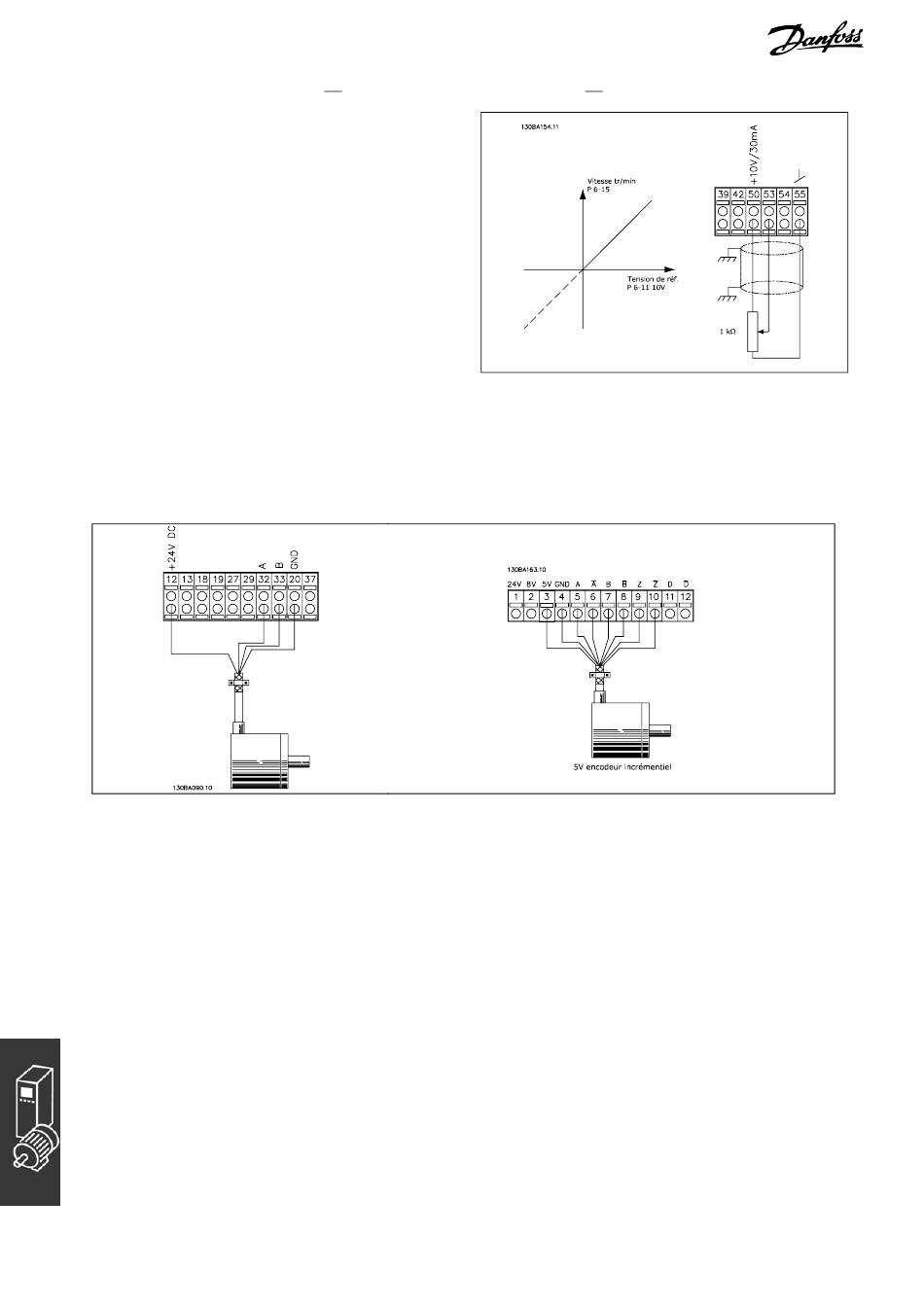

Référence potentiomètre
"
Référence de tension via un potentiomètre.
Par. 3-15 Ress. Réf. 1 [1] = Entrée ANA 53
Par. 6-10 Ech.min.U/born.53 = 0 volt
Par. 6-11 Ech.max.U/born.53 = 10 volts
Par. 6-14 Val.ret./Réf.bas.born.53 = 0 tr/min
Par. 6-15 Val.ret./Réf.haut.born.53
= 1500 tr/min
Commutateur S201 = Inactif (U)

Raccordement du codeur

"
Le but de cette consigne est de faciliter le processus de raccordement du codeur au FC 302. Avant d'installer le
codeur, seront présentés les réglages élémentaires pour un système de contrôle de vitesse en boucle fermée.

Raccordement du codeur au FC 302

Sens du codeur

"
Le sens de rotation du codeur est déterminé par l'ordre des impulsions entrant dans le variateur.
Le sens horaire signifie que le canal A est 90 degrés électriques avant le canal B.
Le sens antihoraire signifie que le canal B est 90 degrés électriques avant le canal A.
Sens déterminé en examinant l'extrémité de l'arbre.
124
Exemples d'application
