Manuel de Configuration du FC 300

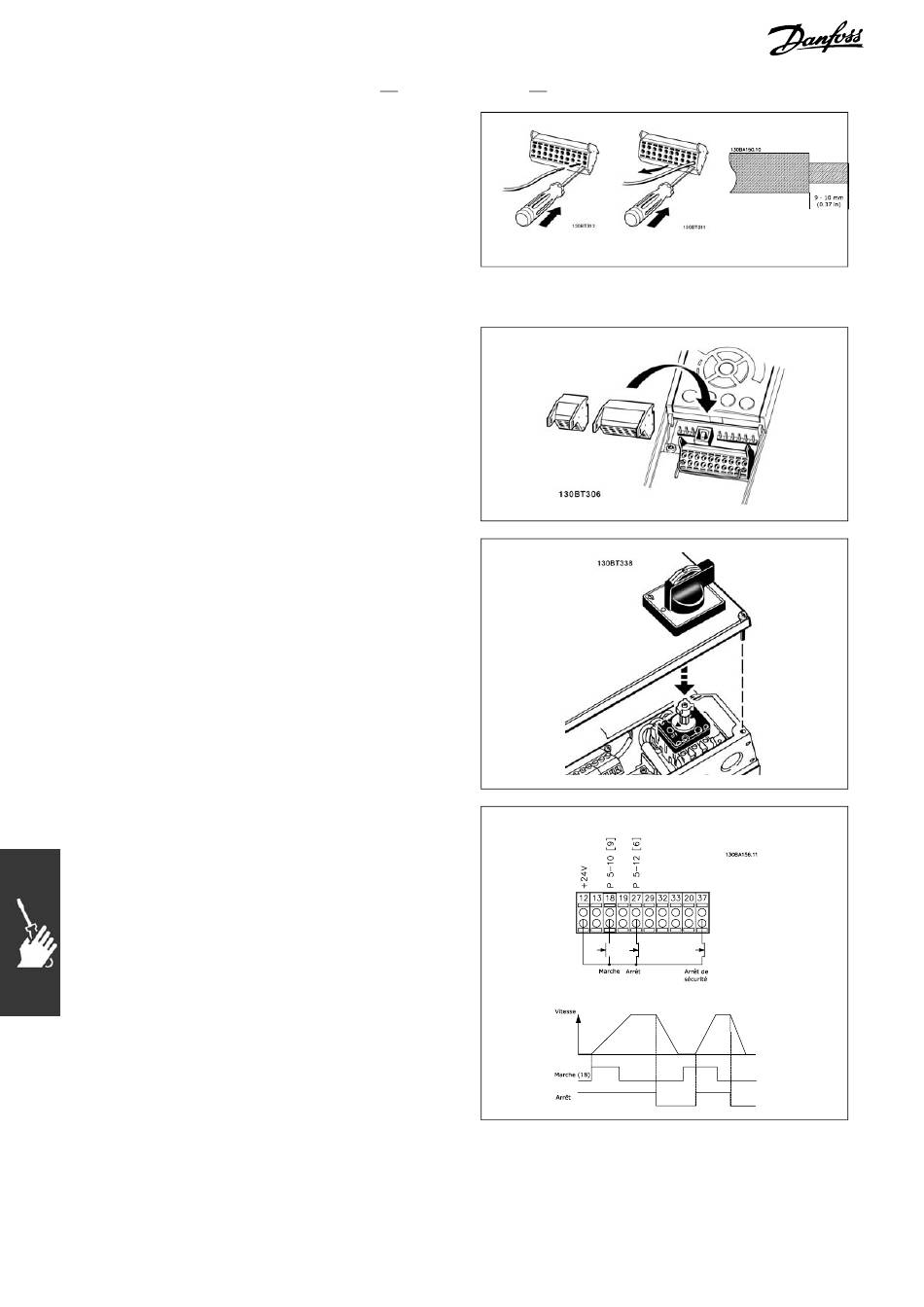

Installation électrique, bornes de commande
"
Pour fixer le câble à la borne :
Dénuder l'isolant sur 9 à 10 mm.
1.
2. Insérer un tournevis dans le trou carré.
Insérer le câble dans le trou circulaire adjacent.
3.
Retirer le tournevis. Le câble est maintenant
4.
fixé à la borne.
Pour retirer le câble de la borne :
Insérer un tournevis dans le trou carré.
1.
Retirer le câble.
2.
Assemblage de la protection IP55/NEMA TYPE 12
(protection A5) sur le sectionneur secteur
Exemple de câblage de base
"
Fixer les bornes du sac d'accessoires à
1.
l'avant du FC 300.
2. Connecter les bornes 18, 27 et 37 (FC 302
uniquement) à +24 V (borne 12/13).
Réglages par défaut :
18 = Démarrage
27 = Lâchage
37 = Arrêt sécurité NF
104
Installation
MG.33.B6.04 - VLT est une marque déposée Danfoss
1. 2.
3.
