3.6.22 Installation électrique, bornes de commande

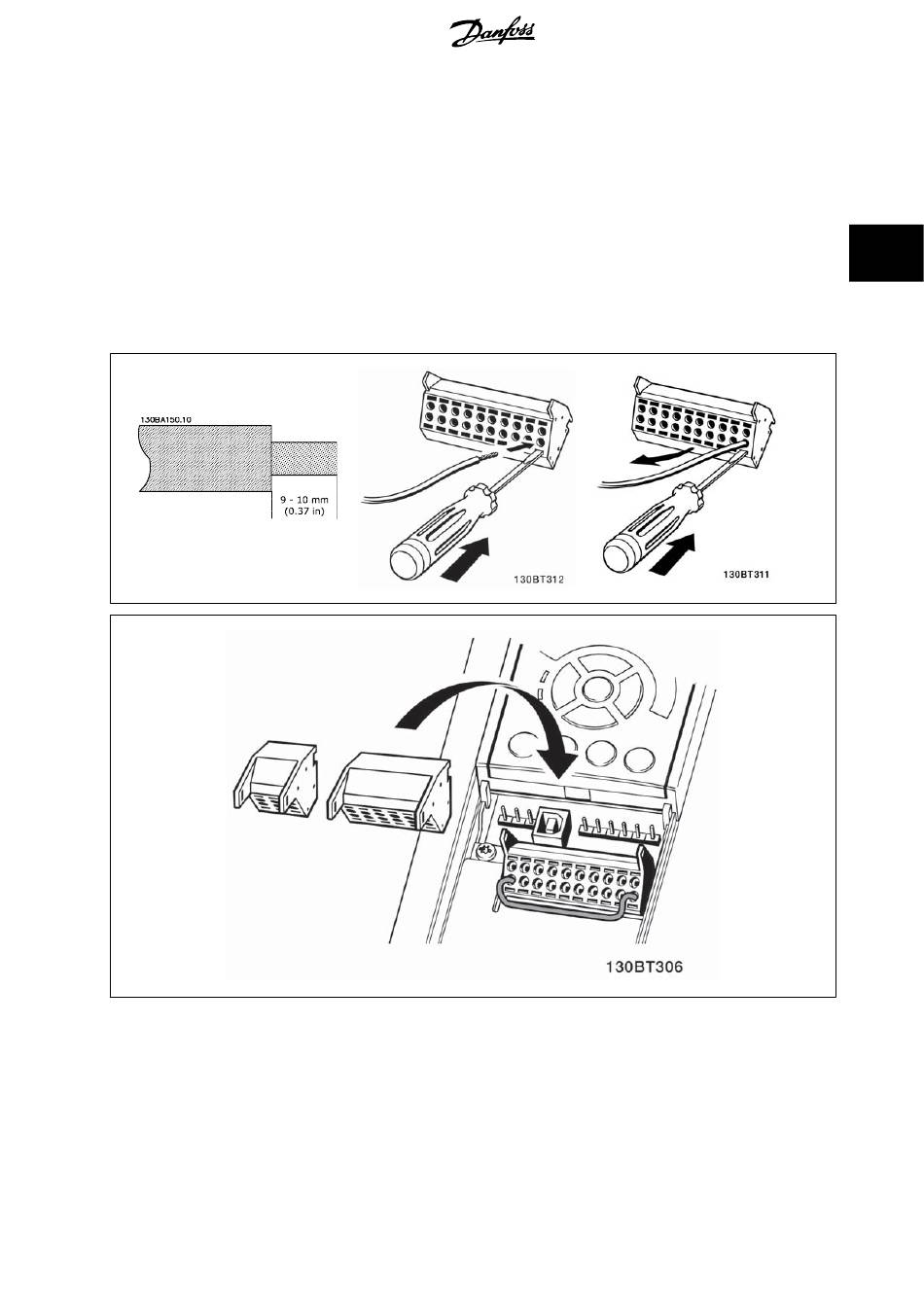

Pour raccorder le câble à la borne :
1. Dénuder l'isolant sur environ 9 à 10 mm.
2. Insérer un tournevis 1) dans le trou carré.
3. Insérer le câble dans le trou circulaire adjacent.
4. Enlever le tournevis. Le câble est maintenant fixé à la borne.
Pour retirer le câble de la borne :
1. Insérer un tournevis 1) dans le trou carré.
2. Retirer le câble.
1) Max. 0,4 x 2,5 mm
