4 Comment faire fonctionner le variateur de
fréquence
4.1.3 Utilisation du LCP numérique (NLCP)
Les instructions suivantes sont valables pour le NLCP (LCP 101).
Le panneau de commande est divisé en quatre groupes fonc-
tionnels :
1. Afficheur numérique.
2. Touche de menu et voyants (LED) - changement des paramè-
tres et basculement entre fonctions d'affichage.
3. Touches de navigation et voyants (LED).
4
4. Touches d'exploitation et voyants (LED).
N.B.!
La copie de paramètres n'est pas possible avec le pan-
neau de commande local numérique (LCP 101).
Sélectionner l'un des modes suivants :
Mode État : indique l'état du variateur de fréquence ou du moteur.
En présence d'une alarme, le NLCP passe automatiquement en mode
État.
L'on peut afficher un certain nombre d'alarmes.
Mode Configuration rapide ou Menu principal :
tres et leurs réglages.
Voyants (LED) :
• LED verte/Marche : indique si la section de contrôle est active.
• LED jaune/Avert. : indique un avertissement.
• LED rouge clignotant/Alarme : indique une alarme.

Touche Menu

[Menu] Sélectionner l'un des modes suivants :
• État
• Configuration rapide
• Menu principal
Menu principal
permet de programmer l'ensemble des paramètres.
Les paramètres sont directement accessibles à moins qu'un mot de passe n'ait été créé via le Par. 0-60
princ. ss mt de passe
, Par. 0-65
Configuration rapide sert à configurer le variateur de fréquence à l'aide des paramètres essentiels.
Les valeurs des paramètres peuvent être modifiées lorsqu'elles clignotent, à l'aide des flèches haut et bas.
Pour sélectionner Menu principal, appuyer plusieurs fois sur la touche [Menu] jusqu'à ce que le voyant Menu principal s'allume.
Sélectionner le groupe de paramètres [xx-__] puis appuyer sur [OK].
Sélectionner le paramètre [__-[xx] puis appuyer sur [OK].
Si le paramètre est un paramètre de tableau, en sélectionner le numéro puis appuyer sur [OK].
Sélectionner la valeur de données souhaitée puis appuyer sur [OK].
88
affiche les paramè-
Mot de passe menu personnel
ou Par. 0-66
MG.20.P3.04 - VLT
Manuel d'utilisation du variateur VLT AQUA

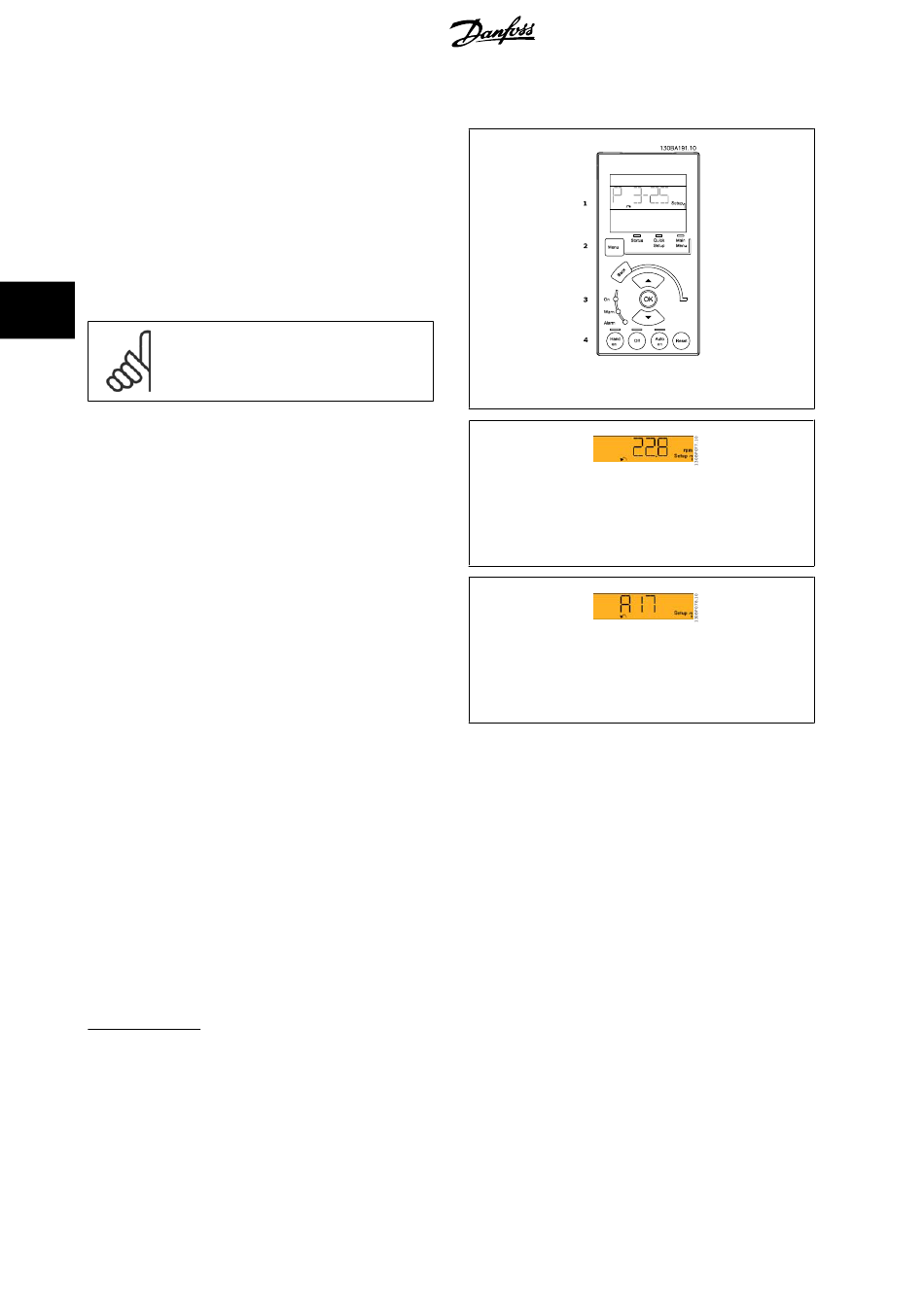

Illustration 4.1: LCP numérique (NLCP)
Illustration 4.2: Exemple d'affichage d'état
Illustration 4.3: Exemple d'affichage d'alarme
Mt de passe menu princ.
Accès menu personnel ss mt de passe
®
est une marque déposée Danfoss.
haute puissance
Accès menu
, Par. 0-61
.
