Gaines externes
Si une gaine supplémentaire est ajoutée en externe au boîtier métallique Rittal, la chute de pression dans la conduite doit être calculée. Utiliser les
graphiques ci-dessous pour déclasser le variateur de fréquence selon la chute de pression.
3

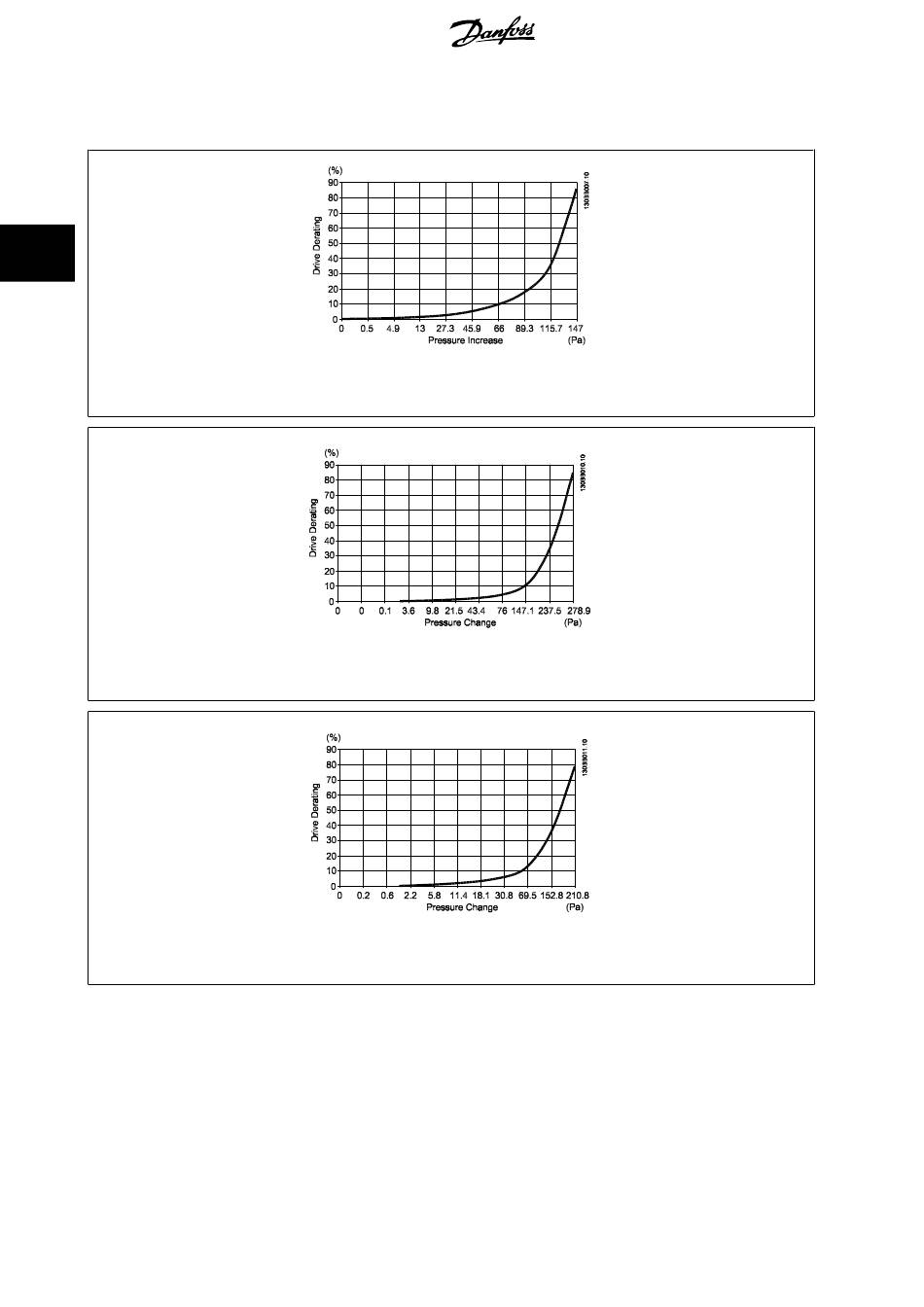

Illustration 3.29: Châssis D Déclassement vs. changement de pression
Débit d'air du variateur : 765 m3/h
Illustration 3.30: Châssis E Déclassement vs. changement de pression (petit ventilateur), P250T5 et P355T7-P400T7
Débit d'air du variateur : 1 105 m3/h
Illustration 3.31: Châssis E Déclassement vs. changement de pression (grand ventilateur), P315T5-P400T5 et P500T7-P560T7
Débit d'air du variateur : 1 445 m3/h
