3 Installation
3.6.5 Couple
Lors du serrage des connexions électriques, il est très important de serrer
avec le bon couple. Des couples trop faibles ou trop élevés entraînent une
mauvais connexion électrique. Utiliser une clé dynamométrique pour ga-
rantir un couple correct.
3
Châssis de taille
D1, D2, D3 et D4
E1 et E2
F1, F2, F3 et F4
Tableau 3.3: Couple pour bornes
3.6.6 Câbles blindés
Il est important que les câbles blindés et armés soient connectés de façon correcte pour garantir une haute immunité CEM et de faibles émissions.
La connexion peut être effectuée à l'aide de presse-étoupe ou d'étriers de serrage :
• Presse-étoupe CEM : en général, les presse-étoupe disponibles peuvent être utilisés pour assurer une connexion CEM optimale.
• Étrier de serrage CEM : les étriers de serrage offrant une connexion facile sont fournis avec le variateur de fréquence.
62
Borne
Tension
Moteur
Répartition de la charge
Frein
Tension
Moteur
Répartition de la charge
Frein
Tension
Moteur
Répartition de la charge
Frein
Regen
MG.20.P3.04 - VLT
Manuel d'utilisation du variateur VLT AQUA

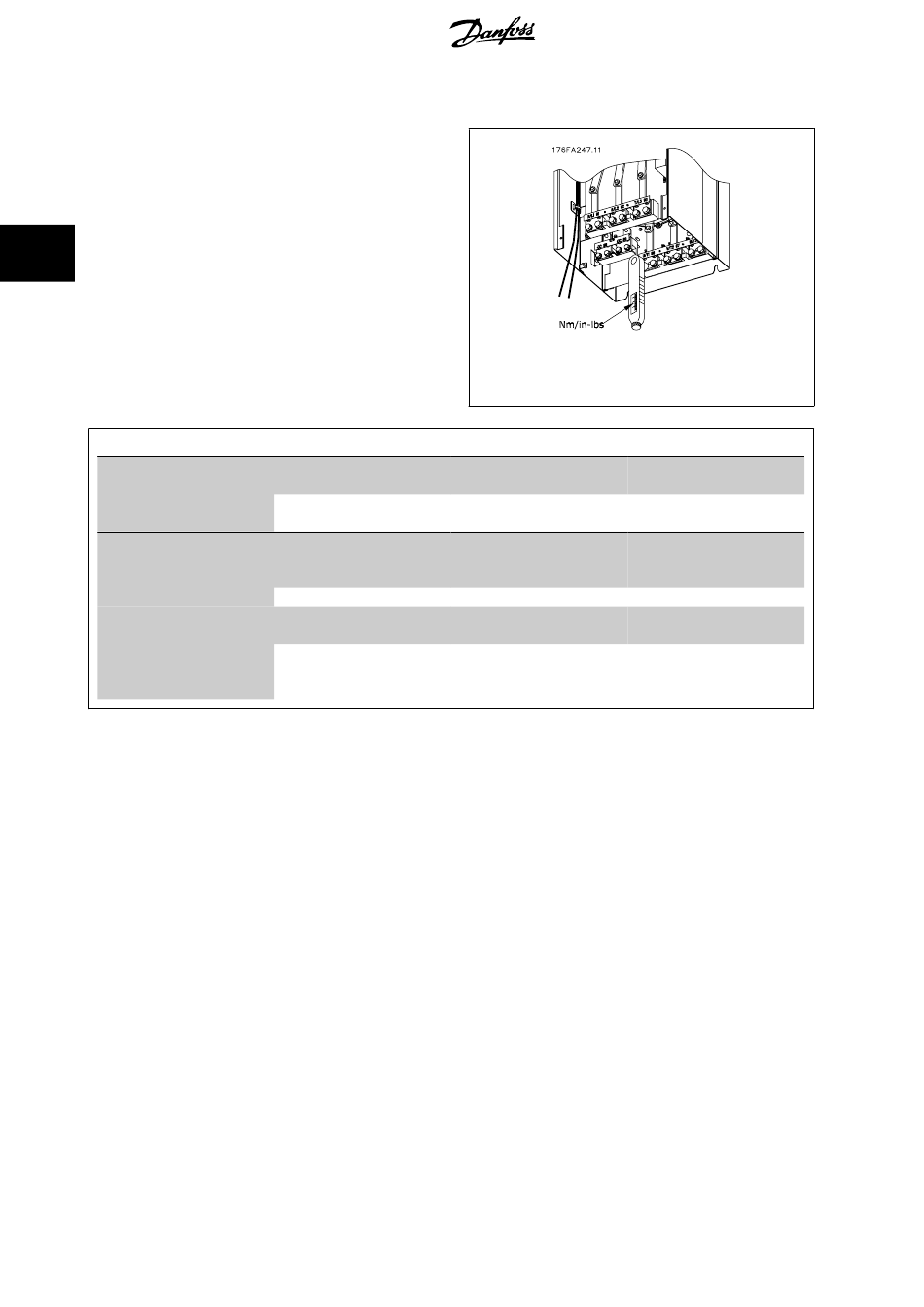

Illustration 3.49: Toujours utiliser une clé dynamométrique
pour serrer les boulons.
Couple
19 Nm
9,5 Nm
19 Nm
9,5 Nm
19 Nm
19 Nm
9,5 Nm
19 Nm
®
est une marque déposée Danfoss.
haute puissance
Taille de boulon
M10
M8
M10
M8
M10
M10
M8
M10
