Manuel de configuration | Variateurs de fréquence iC2-Micro
7.4.2 Câbles de puissance et mise à la terre
En fonction du montage et du niveau de conformité CEM requis, l'utilisation de câbles blindés est nécessaire pour les connexions du
moteur, du frein et CC. Il est également possible d'utiliser des câbles non blindés dans un conduit métallique.
En cas d'utilisation d'un câble blindé, il est important de raccorder l'écran via une connexion à 360°. Raccorder l'écran à l'aide des brides
fournies et éviter les queues de cochon, car elles limitent la fonctionnalité de blindage.
A

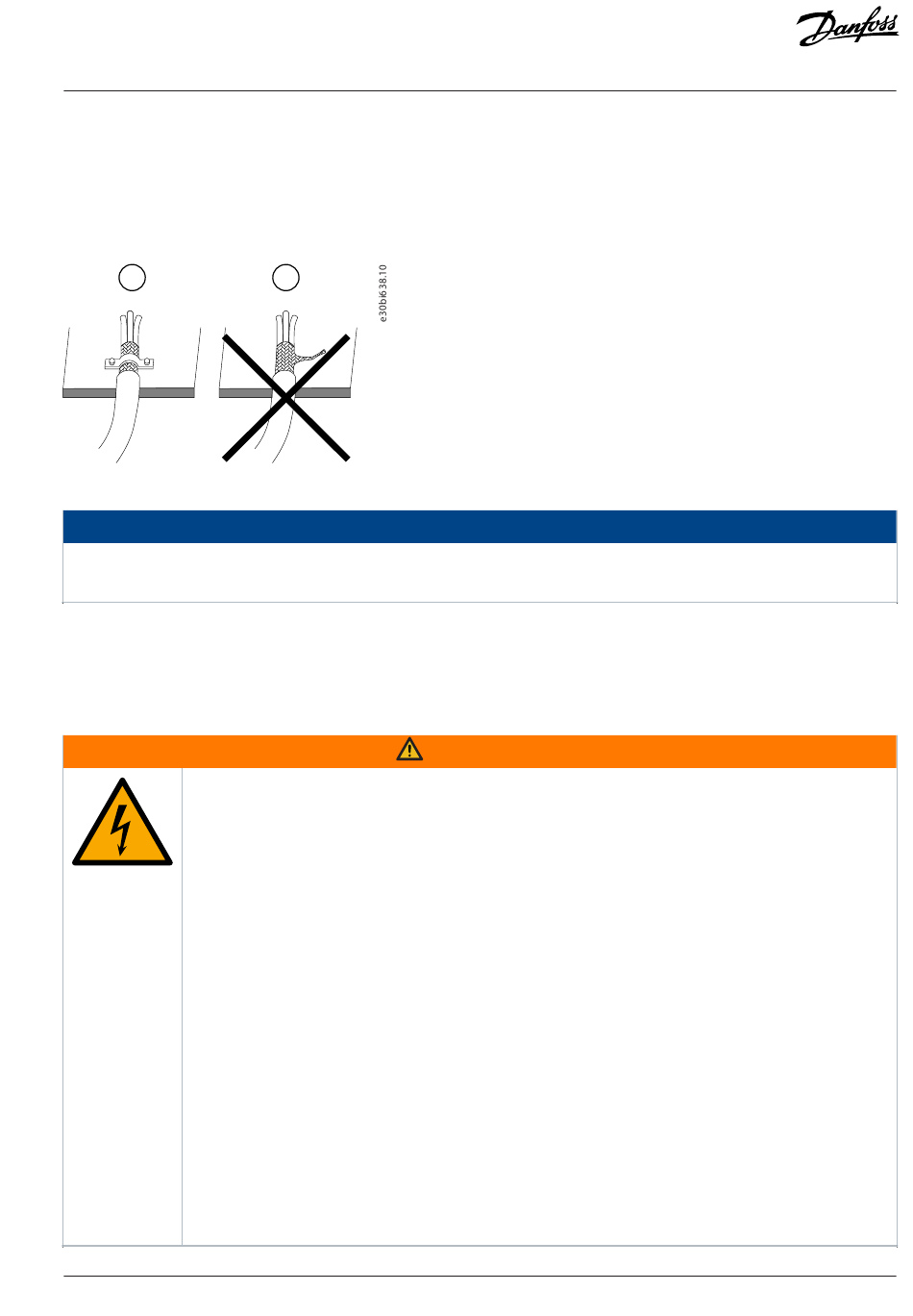

Illustration 40: Installation du blindage de câble
CÂBLES BLINDÉS
Si aucun câble blindé ou conduit métallique n'est utilisé, l'unité et l'installation ne sont pas conformes aux limites réglementaires.
Si un câble non blindé est utilisé pour raccorder une résistance de freinage, il est recommandé de tordre les câbles pour réduire le bruit
électrique.
S'assurer que les câbles sont aussi courts que possible, afin de réduire le niveau d'interférences de l'ensemble du système et de limiter au
maximum les pertes.
RISQUE D'ÉLECTROCUTION – RISQUE DE COURANT DE FUITE > 3,5 MA
Les courants de fuite dépassent 3,5 mA. Si le variateur n'est pas correctement raccordé à la protection par mise
à la terre (PE), cela peut entraîner des blessures graves, voire mortelles.
Veiller à ce que le conducteur de protection par mise à la terre renforcée soit conforme à la norme CEI
l
60364-5-54 cl. 543.7 ou aux réglementations de sécurité locales pour les équipements à courant de
contact élevé. La protection de mise à la terre renforcée du variateur peut être réalisée avec :
un conducteur PE d'une section minimale de 10 mm
l
un conducteur PE supplémentaire de la même section que le conducteur PE d'origine spécifié par la
l
norme CEI 60364-5-54, avec une section minimale de 2,5 mm
4 mm
un conducteur PE entièrement enfermé dans une protection ou protégé sur toute sa longueur contre les
l
dommages mécaniques.
une partie de conducteur PE d'un câble de puissance multiconducteur avec une section de conducteur
l
PE minimale de 2,5 mm
industriel. Le câble de puissance multiconducteur doit être installé avec un serre-câble approprié).
REMARQUE : Dans la norme CEI/EN 60364-5-54 cl. 543.7 et certaines normes d'application (p. ex. CEI/
l
EN 60204-1), la limite pour l'exigence d'un conducteur de protection de mise à la terre renforcée est un
courant de fuite de 10 mA.
Danfoss A/S © 2024.08
B
AVERTISSEMENT
2
(12 AWG) (sans protection mécanique).
2
(14 AWG) (avec connexion à demeure ou enfichable au moyen d'un connecteur
Considérations relatives à l'installation électrique
REMARQUE
2
(8 AWG) Cu ou 16 mm
2
(14 AWG) (avec protection mécanique) ou
2
(6 AWG) Al.
