Manuel de configuration | Variateurs de fréquence iC2-Micro
3 Variateurs de fréquence iC2-Micro
3.1 Utilisation prévue
Le variateur est un contrôleur de moteur électronique destiné :
à réguler la vitesse du moteur en fonction du signal de retour du système ou des ordres distants venant de contrôleurs externes. Un
l
système de variateur de puissance se compose du variateur et du moteur.
à la surveillance de l'état du moteur et du système.
l
Le variateur peut aussi servir à protéger le moteur contre la surcharge.
En fonction de la configuration, le variateur peut être utilisé dans des applications autonomes ou intégré à un plus vaste ensemble
(appareil ou installation).
Le variateur est destiné à une utilisation dans des environnements résidentiels, industriels et commerciaux conformément aux lois et aux
normes locales.
Dans un environnement résidentiel, ce produit peut provoquer des interférences radioélectriques, auquel cas des mesures
d'atténuation supplémentaires sont requises.
Abus prévisible
Ne pas utiliser le variateur dans des applications qui ne sont pas conformes aux conditions d'exploitation et aux environnements
spécifiés. Veiller à assurer la conformité avec les conditions stipulées au chapitre Spécifications.

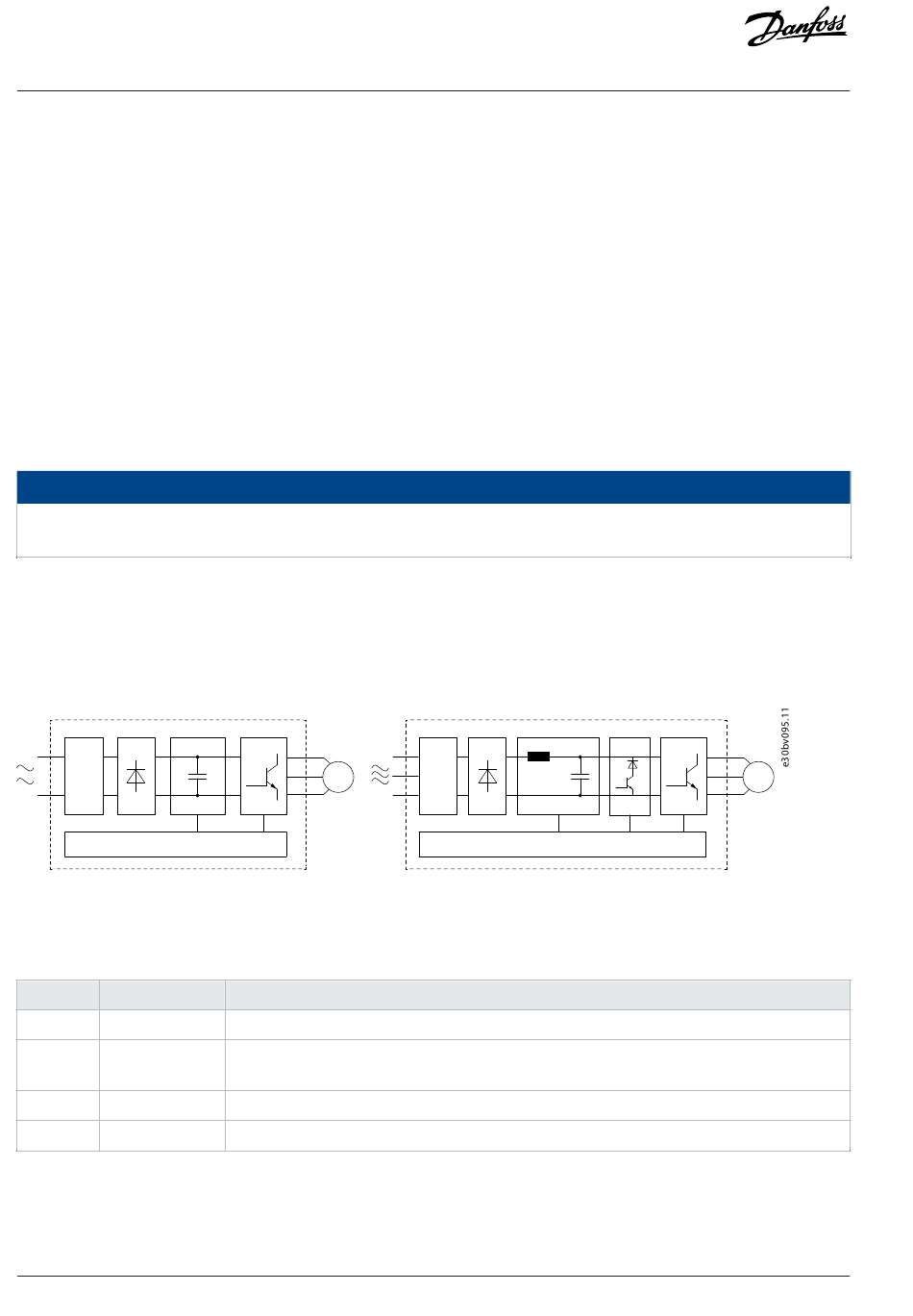

3.2 Schéma fonctionnel
1 2 3
RFI
10
1x100–120 V AC / 1x200–240 V AC
Illustration 1: Schéma fonctionnel des variateurs de fréquence iC2-Micro
Tableau 5: Fonctions de chaque composant
Zone Composant
1 Entrée réseau
2 Filtre RFI
3 Redresseur
4 Bus CC
16 | Danfoss A/S © 2024.08
4 8
9
6
M
Fonctions
Alimentation réseau CA du variateur.
Le filtre RFI est utilisé pour répondre aux exigences réglementaires en matière de compatibilité élec-
tromagnétique.
Le pont redresseur convertit l'entrée CA en courant CC pour alimenter l'onduleur.
Le circuit du bus CC intermédiaire traite le courant CC.
REMARQUE
1 2 3 4
5
RFI
10
3x200–240 V AC / 3x380–480 V AC
Variateurs de fréquence iC2-Micro
7 8
6
AJ402315027937fr-000402 / 130R1239
9
M
