Manuel de configuration | Variateurs de fréquence iC2-Micro
3.5.5 Boutons et indicateurs du panneau de commande 2.0 OP2
1
2
3
4
5
6

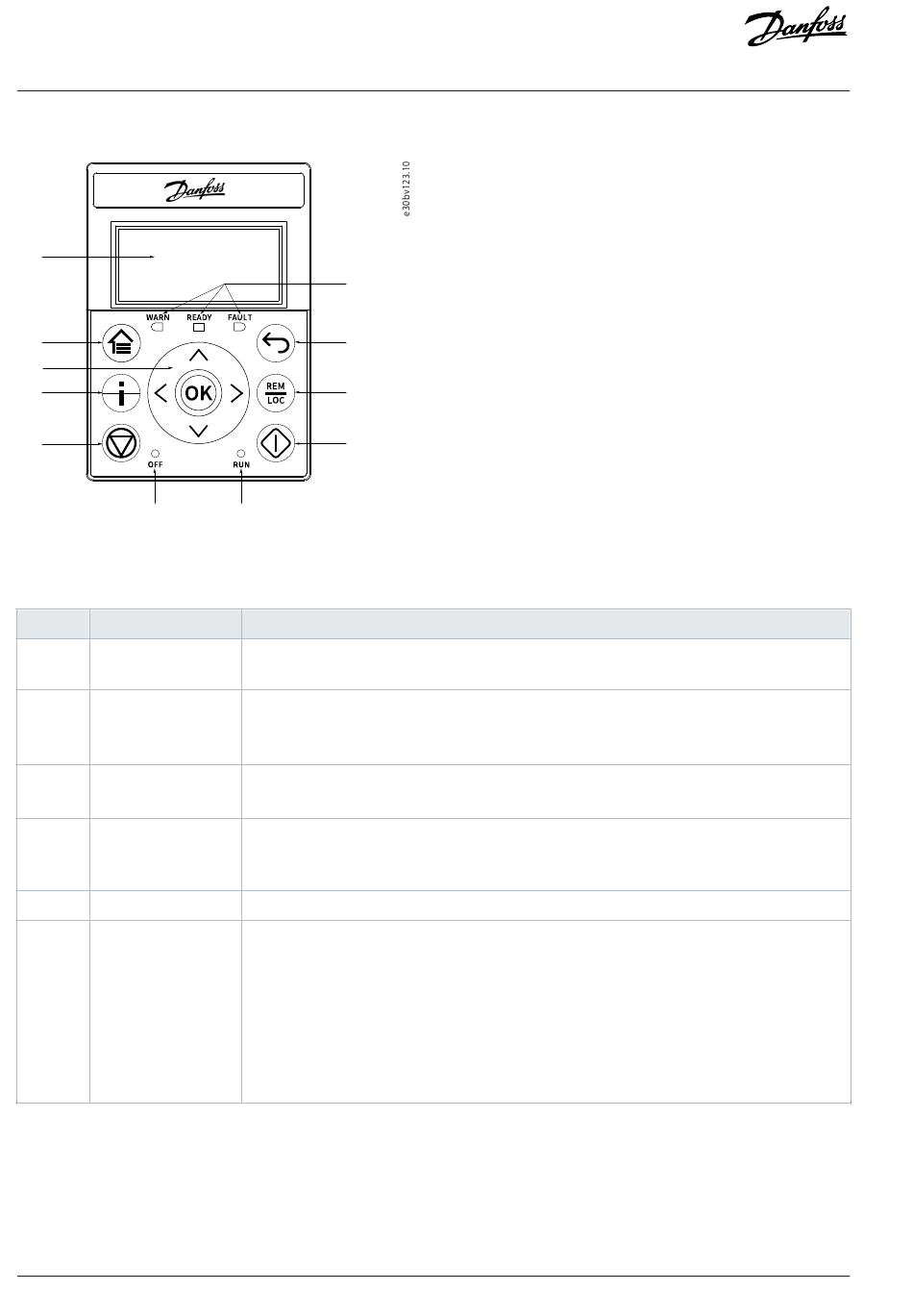

Illustration 9: Vue d'ensemble du panneau de commande 2.0 OP2
Tableau 11: Description des éléments du panneau de commande
Légende Nom de l'élément
1 Écran
2 Home/Menu
3 Flèches et [OK]
4 Info
5 Arrêt/Reset
6 LED OFF
24 | Danfoss A/S © 2024.08
11
10
9
8
7
Description
Permet d'accéder au contenu et aux paramètres. L'écran fournit des informations détaillées sur
l'état du variateur.
• Bascule entre l'affichage d'état et le menu principal.
• Appuyer longuement pour accéder au menu de raccourcis permettant de lire et de modifier
rapidement les paramètres.
• Flèches : Naviguer dans les différents écrans et menus, et régler les valeurs des paramètres.
• [OK] : Confirme les sélections et les données sur l'écran du panneau de commande.
Fournit des informations relatives au variateur en appuyant sur le bouton Info depuis la page
d'accueil, par exemple le type de variateur, le code du modèle commandé, le numéro de série du
variateur, la version de l'application.
Arrête le fonctionnement du variateur.
Le voyant présente les états suivants :
• Allumé en continu : Le voyant est dans cet état lorsque :
-Le variateur n'est pas en modulation et est en roue libre.
-Le signal d'arrêt ou de roue libre est appliqué. Les temps de rampe, les protections et les
fonctions d'arrêt peuvent prolonger cet état.
• Inactif : Le variateur fonctionne, un signal de démarrage est appliqué, et la sortie est active. Cela
inclut également la rampe, le fonctionnement sur référence et l'AMA.
