Manuel de configuration | Variateurs de fréquence iC2-Micro
l
RISQUE DE CHOC
Tout contact avec un moteur non couvert, l'alimentation réseau, une fiche de raccordement CC ou une borne
peut entraîner des blessures graves, voire mortelles.
l
Pour retirer les capots ou ouvrir les portes pour l'accès et l'entretien, il faut laisser suffisamment d'espace devant le variateur.
l
6.7.2 Emplacements de montage
Les variateurs sont conçus pour être installés dans des environnements protégés contre les intempéries. Pour plus d'informations, voir
4.2.7.1 Vue d'ensemble des conditions
Pour monter principalement un variateur sur un mur ou dans une armoire fermée, la surface de montage doit être solide, plane et
ininflammable.
6.7.3 Sens de montage
Le variateur peut être monté verticalement ou horizontalement, en fonction de la taille du boîtier de protection. Voir le pour plus
d'informations sur les effets du sens de montage sur les performances du variateur.
A

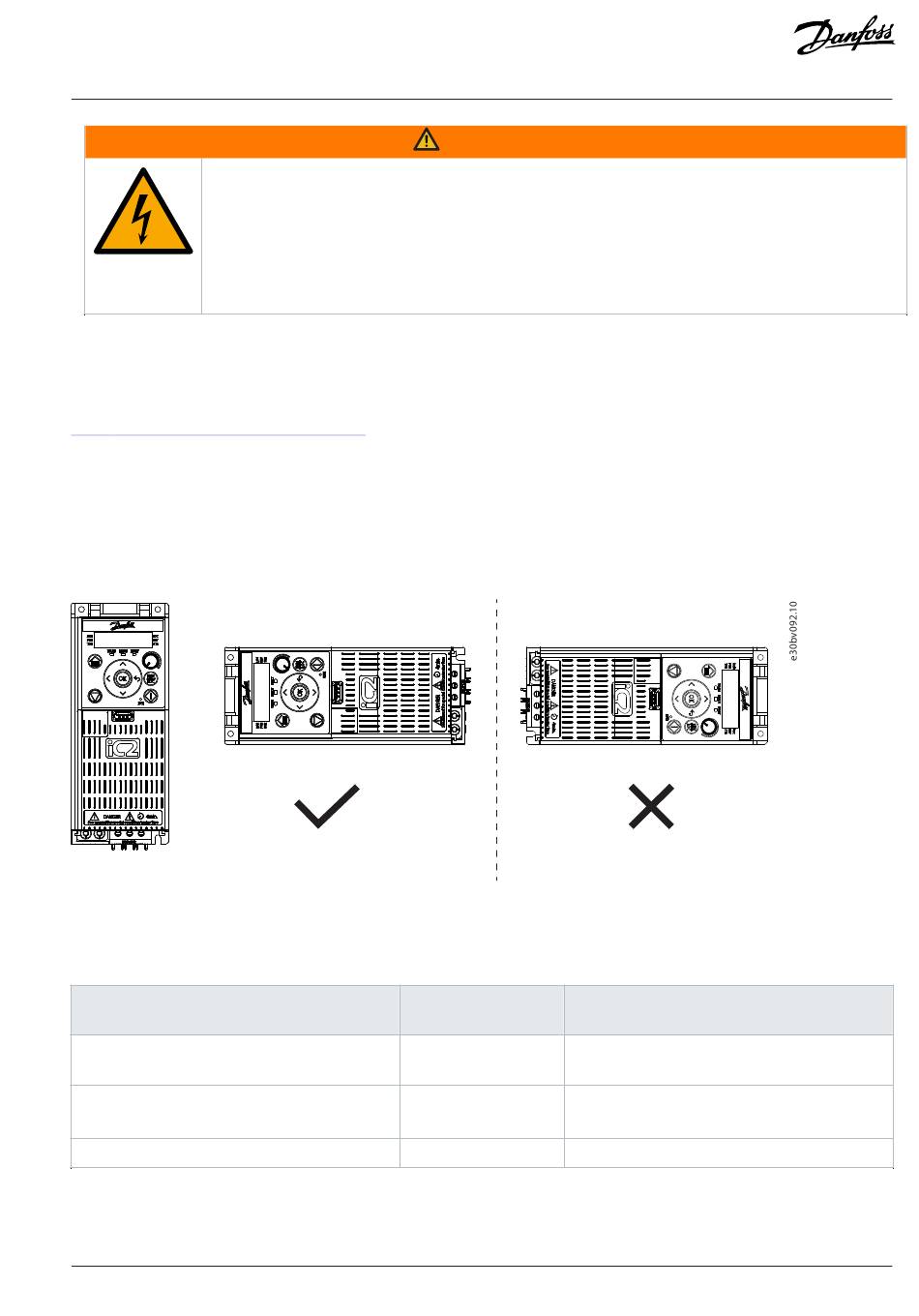

Illustration 33: Sens de montage des variateurs
Tableau 48: Instructions de montage autorisées pour les variateurs IP20/type ouvert à puissance nominale et effets du sens de montage sur les
performances
Sens d'installation
A : Installation verticale
B : Installation horizontale (côté gauche vers le bas)
C : Installation horizontale (côté droit vers le bas)
Danfoss A/S © 2024.08
Tous les connecteurs et capots de protection des bornes pour les connexions du moteur, du réseau et CC
doivent être installés dans la protection IP20 pour assurer une classe de protection IP20. Si la fiche et les
caches du bornier ne sont pas installés, la classe de protection est considérée IP00.
ambiantes.
B
Taille de boîtier
autorisée
Toutes les tailles de boî-
tier
MA02c, MA01a-MA05a
–
Considérations relatives à l'installation mécanique
AVERTISSEMENT
Effets sur les performances
Aucun
• Robustesse limitée aux vibrations et aux chocs.
• Montage côte à côte impossible.
Non autorisée pour toutes les tailles de boîtier.
C
