Manuel de configuration | Variateurs de fréquence iC2-Micro
1
1
1

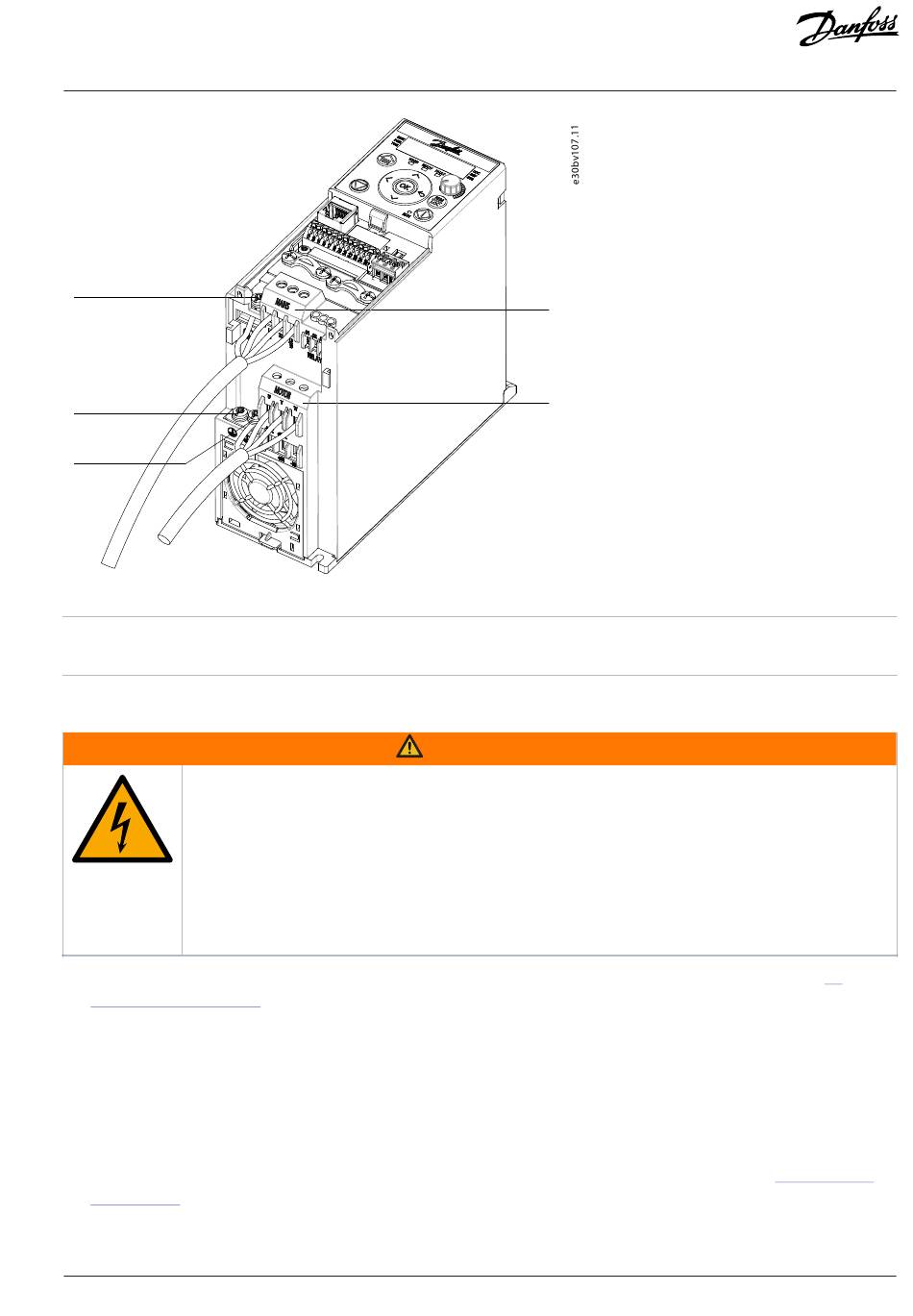

Illustration 47: Raccordement réseau, moteur et mise à la terre des unités triphasées (exemple de MA02a)
1 Mise à la terre
3 Moteur
7.10.2 Raccordement du moteur
TENSION INDUITE
La tension induite des câbles moteur de sortie acheminés ensemble peut charger les condensateurs de
l'équipement, même lorsque l'équipement est hors tension et verrouillé/étiqueté. Le fait de ne pas acheminer
les câbles moteur de sortie séparément ou de ne pas utiliser de câbles blindés peut entraîner la mort ou des
blessures graves.
Acheminer séparément les câbles moteur de sortie ou utiliser des câbles blindés.
l
Verrouiller/étiqueter tous les variateurs en même temps.
l
Respecter les réglementations locales et nationales pour les tailles de câble. Pour les sections de câble maximales, voir le
l
Connecteurs d'alimentation.
Respecter les exigences de câblage spécifiées par le fabricant du moteur.
l
Des caches amovibles pour câbles moteur ou des panneaux d'accès sont prévus en bas des unités IP21/de type 1.
l
Ne pas câbler un dispositif de démarrage ou à pôles commutables (p. ex. un moteur Dahlander ou un moteur à bagues à induction)
l
entre le variateur et le moteur.
7.10.3 Raccordement au réseau CA
Dimensionner les câbles en fonction du courant d'entrée du variateur. Pour les sections de câble maximales,
l
d'alimentation.
Danfoss A/S © 2024.08
Considérations relatives à l'installation électrique
2
3
2 Réseau
AVERTISSEMENT
4.4
voir 4.4 Connecteurs
AJ402315027937fr-000402 / 130R1239 | 91
