Manuel de configuration | Variateurs de fréquence iC2-Micro
Le port RJ45 prend en charge jusqu'à 3 m (9,8 pi) de câble blindé CAT5e, qui n'est PAS utilisé pour connecter directement le
variateur à un PC. Le non-respect de cette consigne peut endommager le PC.
Le commutateur de terminaison RS485 doit être réglé sur ON si le variateur se trouve à l'extrémité du bus de terrain.
l
Ne pas actionner le commutateur de terminaison RS485 lorsque le variateur est sous tension.
l
1 2 3 4 5 6 7 8

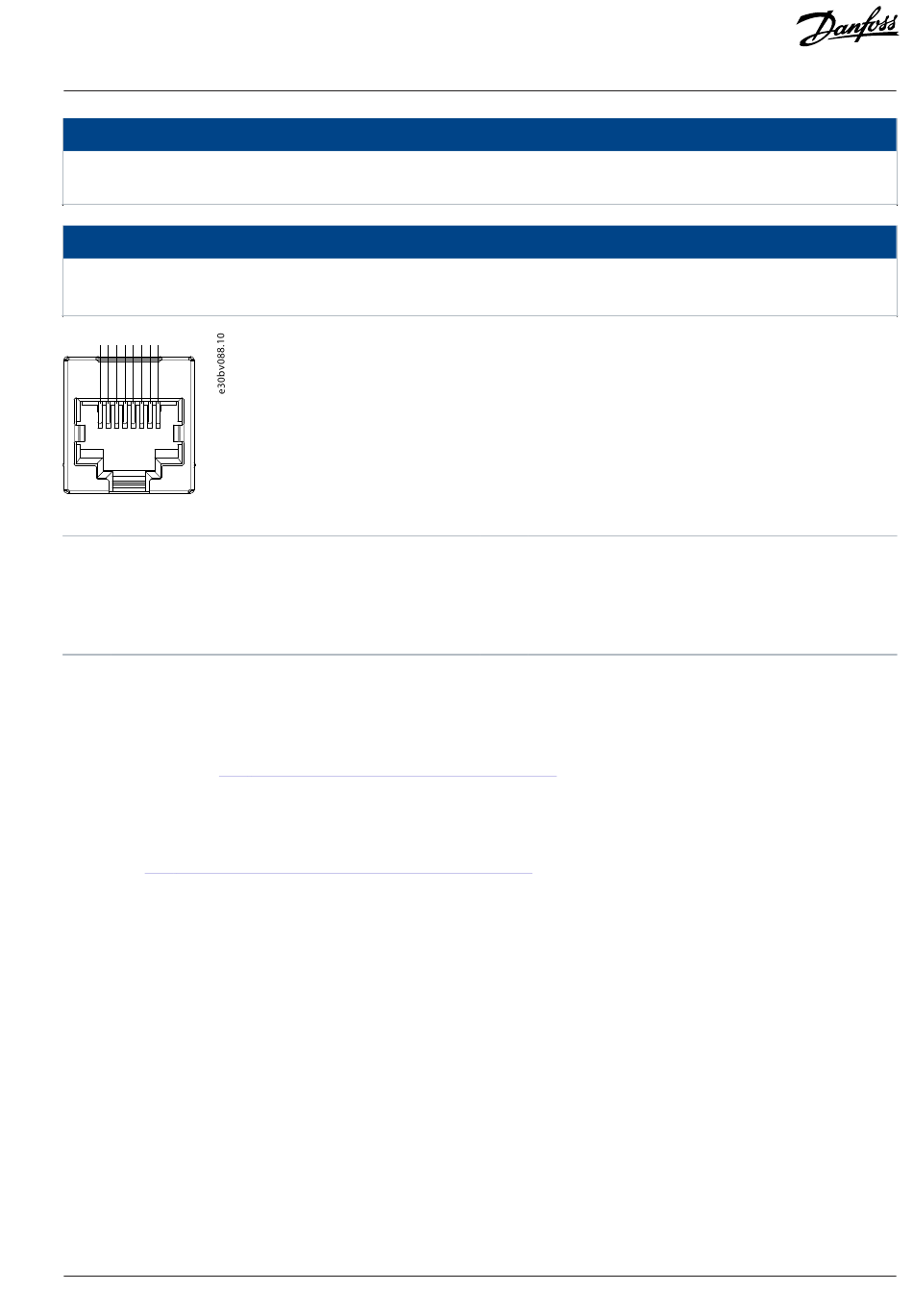

Illustration 7: Définition des broches du RJ45
1
Alimentation 5 V
3
GND
5 RS485_N
7 Réservé

3.5.3 Panneau de commande et panneau de commande 2.0 OP2

Le variateur comporte deux types de panneaux de commande :
Panneau de commande : Il est intégré et livré par défaut avec le variateur. Les boutons et indicateurs du panneau de commande
l
sont décrits au point 3.5.4 Boutons et indicateurs du panneau de
Panneau de commande 2.0 OP2 : Un panneau de commande (accessoire) en option qui offre une meilleure expérience utilisateur.
l
Ce type de panneau de commande permet de configurer facilement le variateur à l'aide de paramètres, de surveiller l'état du
variateur et de visualiser les notifications d'événements. Les boutons et indicateurs du panneau de commande 2.0 OP2 sont décrits
au point 3.5.5 Boutons et indicateurs du panneau de commande 2.0
Voici une vue d'ensemble plus détaillée du panneau de commande 2.0 OP2 :
Interface utilisateur monochrome 2,03".
l
LED visuelles permettant d'identifier l'état du variateur.
l
Commande du variateur et basculement facile entre les opérations locales et à distance.
l
Affichage multilingue qui affiche plus clairement les paramètres, les sélections et l'état.
l
L'affichage des paramètres prend en charge les caractères alphanumériques, les caractères spéciaux, les nombres entiers, les virgules
l
flottantes, les listes de sélection et les instructions de configuration des données d'application.
Les réglages des paramètres du variateur peuvent être copiés sur d'autres variateurs pour faciliter la mise en service.
l
Montage sur une porte d'armoire à l'aide d'un kit de montage en option.
l
Danfoss A/S © 2024.08
REMARQUE
REMARQUE
2
Alimentation 5 V
4
RS485_P
6 GND
8 Réservé
commande.
OP2.
Variateurs de fréquence iC2-Micro
AJ402315027937fr-000402 / 130R1239 | 21
