Manuel de configuration | Variateurs de fréquence iC2-Micro
Courant de fuite

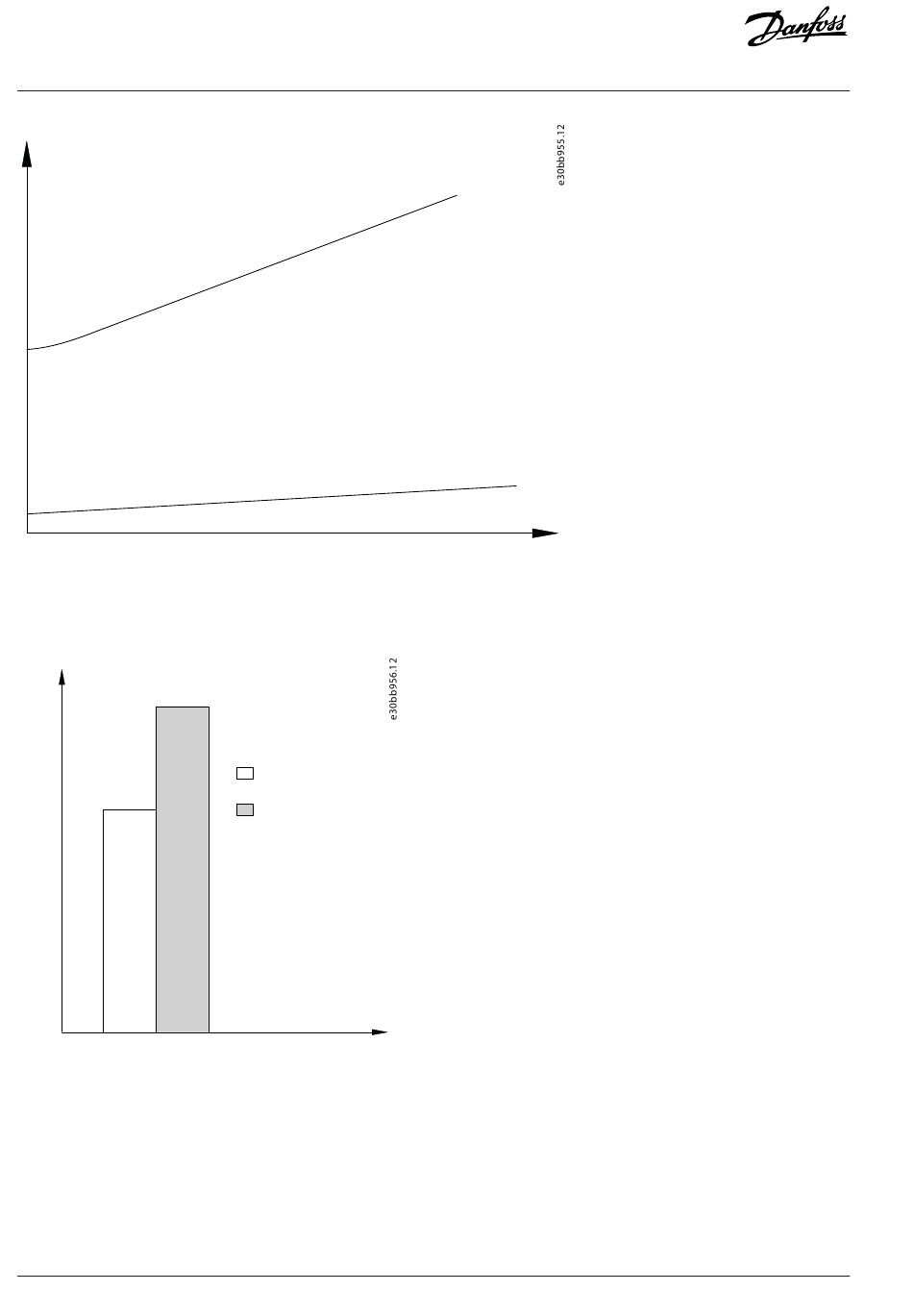

Illustration 43: Influence de la longueur de câble et de la puissance sur le courant de fuite, P
Le courant de fuite dépend également de la distorsion de la ligne.
Courant de fuite
Illustration 44: Influence de la distorsion de la ligne sur le courant de fuite
La norme EN/CEI 61800-5-1 (norme produit pour les systèmes de variateur de puissance) exige une attention particulière si le courant de
fuite dépasse 3,5 mA. Renforcer la mise à la terre avec les exigences suivantes en matière de protection par mise à la terre :
Fil de mise à la terre (borne 95) d'au moins 10 mm
l
Deux fils de terre séparés respectant les consignes de dimensionnement.
l
Voir la norme EN/CEI 61800-5-1 pour plus d'informations.
84 | Danfoss A/S © 2024.08
Longueur de câble moteur
THDv = 0 %
THDv=5 %
2
(8 AWG) de section.
Considérations relatives à l'installation électrique
a
b
> P
a b
AJ402315027937fr-000402 / 130R1239
