Manuel de configuration | Variateurs de fréquence iC2-Micro
Tableau 5: Fonctions de chaque composant
Zone Composant
(1)
5 Réactance CC
6 Batterie de
condensateurs
7 Hacheur de frei-
(2)
nage
8 Onduleur
9 Sortie vers le mo-
teur
10 Circuit de com-
mande
1) La réactance CC s'applique uniquement au coffret de taille MA05a.
2) Le hacheur de freinage ne s'applique pas au coffret de taille MA01a.
3.3 Écoconception des systèmes de variateur de puissance
3.3.1 Vue d'ensemble
L'efficacité énergétique de l'ensemble du système est importante et la conformité à la législation en vigueur est requise dans le marché
unique étendu de l'Espace économique européen.
Les variateurs de fréquence sont classifiés selon les classes de rendement IE0 à IE2 sur la base des normes CEI 61800-9-2 et EN 50598-2.
Selon la norme, les pertes de puissance sont calculées en pourcentage de la puissance de sortie apparente nominale à 8 points de
charge, comme indiqué dans . Avec des informations sur d'autres éléments du système, ces informations peuvent être utilisées pour
calculer l'efficacité au niveau du système (IES).
Les éléments à l'origine des pertes sont décrits dans
A
100%
50%
25%
0%
0% 50%

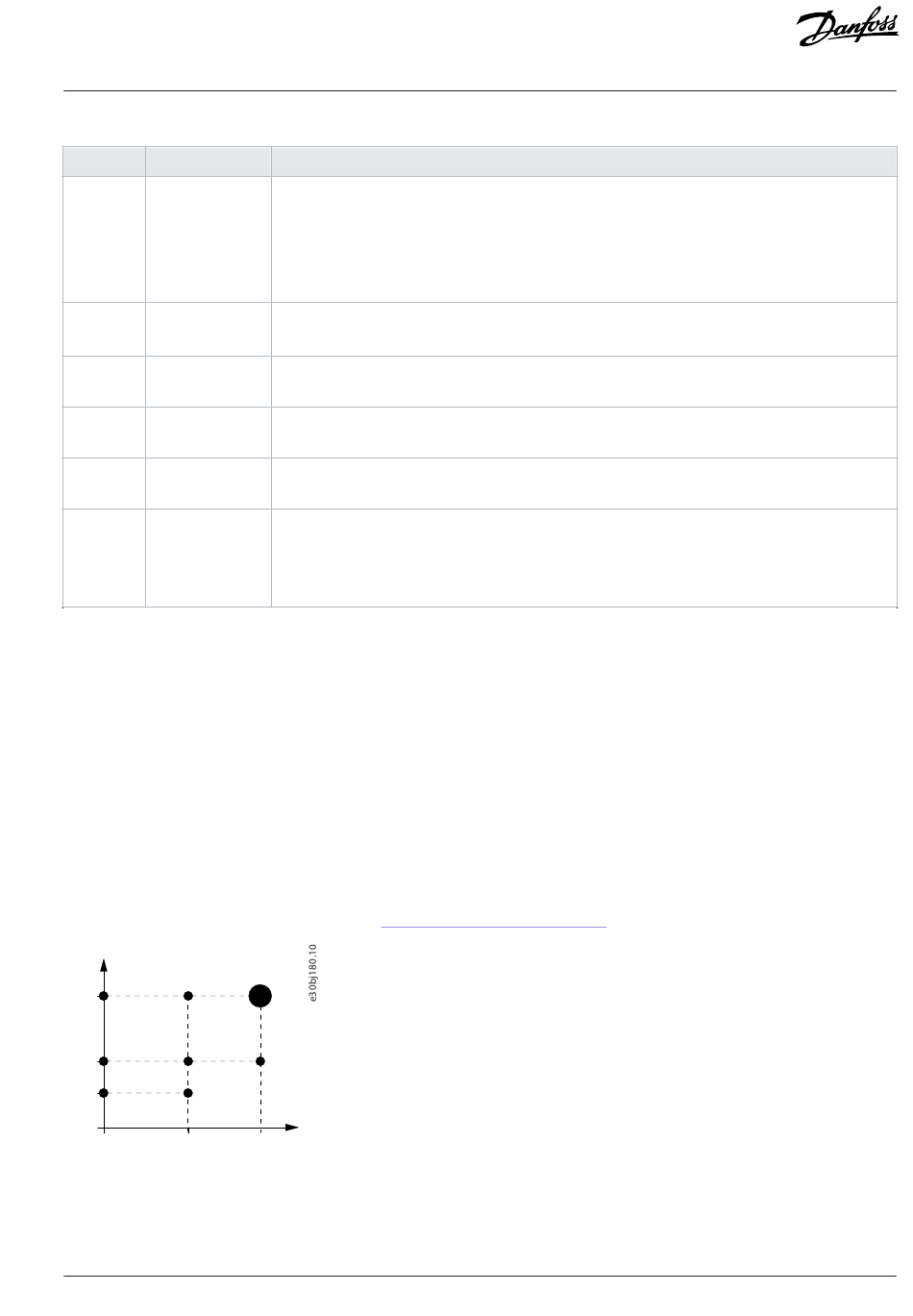

Illustration 2: Point de fonctionnement selon la norme CEI 61800-9-2 (EN 50598)
Le variateur de fréquence est étiqueté avec la classe d'efficacité et les pertes de puissance à 100 % du courant nominal de production de
couple et 90 % de la fréquence nominale du stator du moteur.
Danfoss A/S © 2024.08
(suite)
Fonctions
• Filtre le courant du bus CC.
• Assure la protection contre les transitoires réseau.
• Réduit la valeur efficace (RMS) du courant.
• Augmente le facteur de puissance répercuté vers la ligne.
• Réduit les harmoniques sur l'entrée CA.
• Stocke l'énergie CC.
• Assure une protection anti-panne pendant les courtes pertes de puissance.
Le hacheur de freinage est utilisé sur le bus CC pour réguler la tension CC lorsque la charge renvoie
de l'énergie.
Convertit le courant CC en une forme d'onde CA à modulation d'impulsions en durée (PWM) régulée
pour une sortie variable contrôlée du moteur.
Alimentation de sortie triphasée régulée vers le moteur.
• La puissance d'entrée, le traitement interne, la sortie et le courant du moteur sont surveillés pour
assurer un fonctionnement et un contrôle efficaces.
• L'interface utilisateur et les ordres externes sont surveillés et mis en œuvre.
• La sortie d'état et le contrôle peuvent être assurés.
3.3.2 Pertes de puissance et
B
90%
Variateurs de fréquence iC2-Micro
efficacité.
