Manuel de configuration | Variateurs de fréquence iC2-Micro
Retirer le cache du bornier à l'aide d'un tournevis, voir .
l

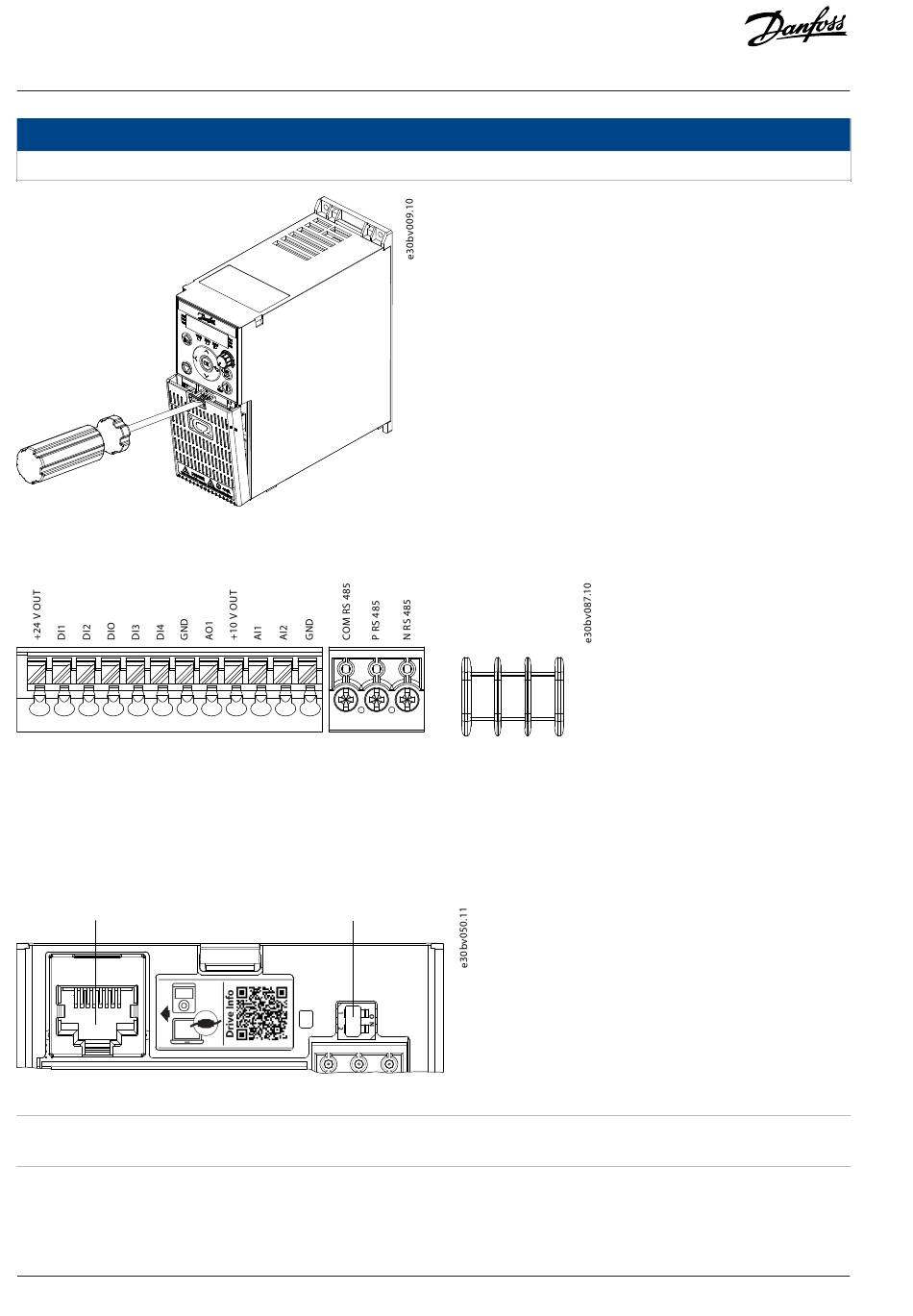

Illustration 4: Démontage de la protection borniers
Toutes les bornes de commande des Variateurs de fréquence iC2-Micro sont présentées à l' .
12
13
14
15 17
18
20
Illustration 5: Vue d'ensemble des bornes de commande
3.5.2 Port RJ45 et commutateur de terminaison RS485
Le variateur dispose d'un port RJ45 conforme au protocole Modbus 485. Le port RJ45 est utilisé pour connecter les éléments suivants :
Panneau de commande externe (Control Panel 2.0 OP2)
l
Outil PC (MyDrive® Insight) via l'adaptateur rapide USB-C/RJ45 OAX00
l
1
Illustration 6: Port RJ45 et commutateur de terminaison RS485
1
Port RJ45
20
| Danfoss A/S © 2024.08
31
32
33
34
35
61
68
2
REMARQUE
Relay
01
02
03
69
2
Commutateur de terminaison RS485 (ON=RS485 terminé,
OFF=Ouvert)
Variateurs de fréquence iC2-Micro
AJ402315027937fr-000402 / 130R1239
