6 Considérations relatives à l'installation mécanique
6.1 Contenu de la livraison
Contenu de la livraison :
Le variateur.
l
Le cache du bornier.
l
Le manuel d'utilisation, qui fournit des informations sur l'installation, la mise en service et la maintenance du variateur.
l
6.2 Étiquettes de produit
6.2.1 Vue d'ensemble des étiquettes de produit
Le variateur et son emballage comportent des étiquettes qui contiennent des informations requises pour des raisons légales ou
réglementaires, une identification unique de chaque élément et d'autres informations pertinentes.
6.2.2 Étiquettes de produit sur les variateurs
L'étiquette de produit sur le variateur contient des informations permettant d'identifier le produit, ainsi que ses fonctionnalités et ses
caractéristiques. Consulter le pour l'emplacement de l'étiquette du variateur.
Tableau 43: Emplacement de l'étiquette
Taille du boîtier de protection
MA01c-MA02c
MA01a-MA05a
iC2-Micro
1
2
M/C: IC2-30FA3N04-03A7E20F2+ACXX
3
P/N: 132L6130 S/N: 123401A112
POWER: 1.5kW / 2.0HP
4
IN: 3X380-480V 50/60Hz 5.9/5.1A
OUT: 3x0-Vin 0-500Hz 3.7/3.4A
5
ENCL: IP20 / Open Type
6
Tamb: 50°C/122°F
7 Eff. Cls: IE2 – 2.0%
Danfoss A/S, 6430 Nordborg, DK
8
www.danfoss.com

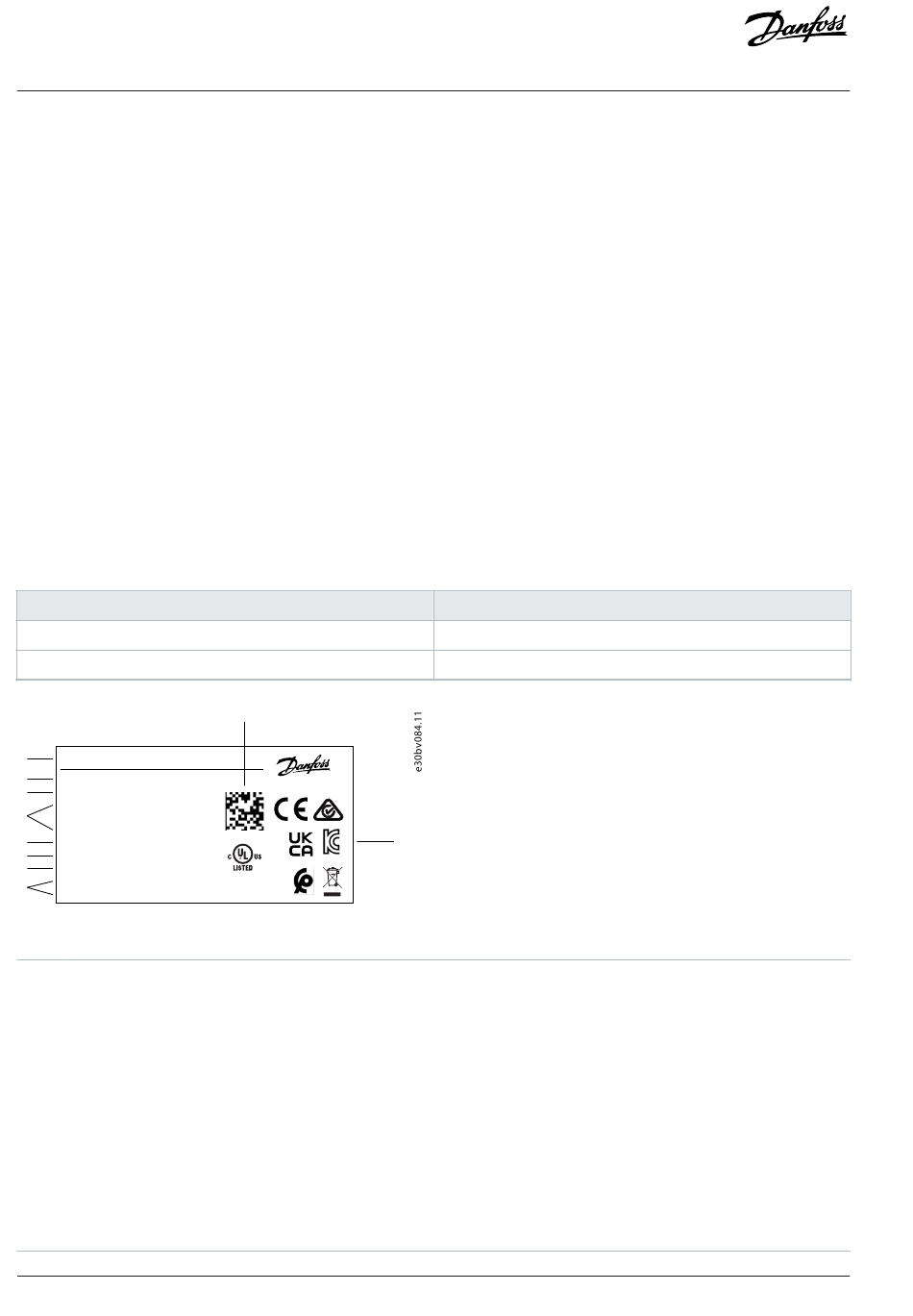

Illustration 30: Exemple d'étiquette de produit
1 Nom du produit
2 Code du modèle : M/C comprend 27 caractères du code du modèle.
3 P/N et S/N
• P/N correspond au code produit actuel.
• S/N contient le numéro de série.
4 Dimensionnement puissance :
• La 1re ligne indique le dimensionnement puissance du moteur type aux tensions référencées.
• La 2e ligne indique les valeurs nominales d'entrée (plage de tension, fréquence et courant d'entrée à des tensions
d'alimentation données).
• La 3e ligne indique les valeurs nominales de sortie (plage de tension, fréquence et courants de sortie nominaux à la tension
d'alimentation donnée).
60 | Danfoss A/S © 2024.08
10
MADE IN CHINA
IND.CONT.EQ.
5 AF 3
E 3 5 8 5 0 2
Considérations relatives à l'installation mécanique
Emplacement de l'étiquette
Sur le côté du variateur.
Sur le dessus du variateur.
