Manuel de configuration | Variateurs de fréquence iC2-Micro
Mettre le variateur à la terre conformément aux normes et directives en vigueur. Utiliser un fil de terre séparé pour la puissance d'entrée,
la puissance du moteur et le câblage de commande. Terminer chaque fil de terre séparément, en respectant les exigences de dimension.
Respecter les exigences de câblage du fabricant du moteur lors du raccordement aux moteurs.
Raccourcir au maximum le câble de mise à la terre. La section de câble minimale pour les fils de terre est 10 mm
également possible d'utiliser 2 fils de terre avec terminaison séparée. Ne pas mettre à la terre plusieurs variateurs de fréquence en
guirlande (voir l').
PE
PE

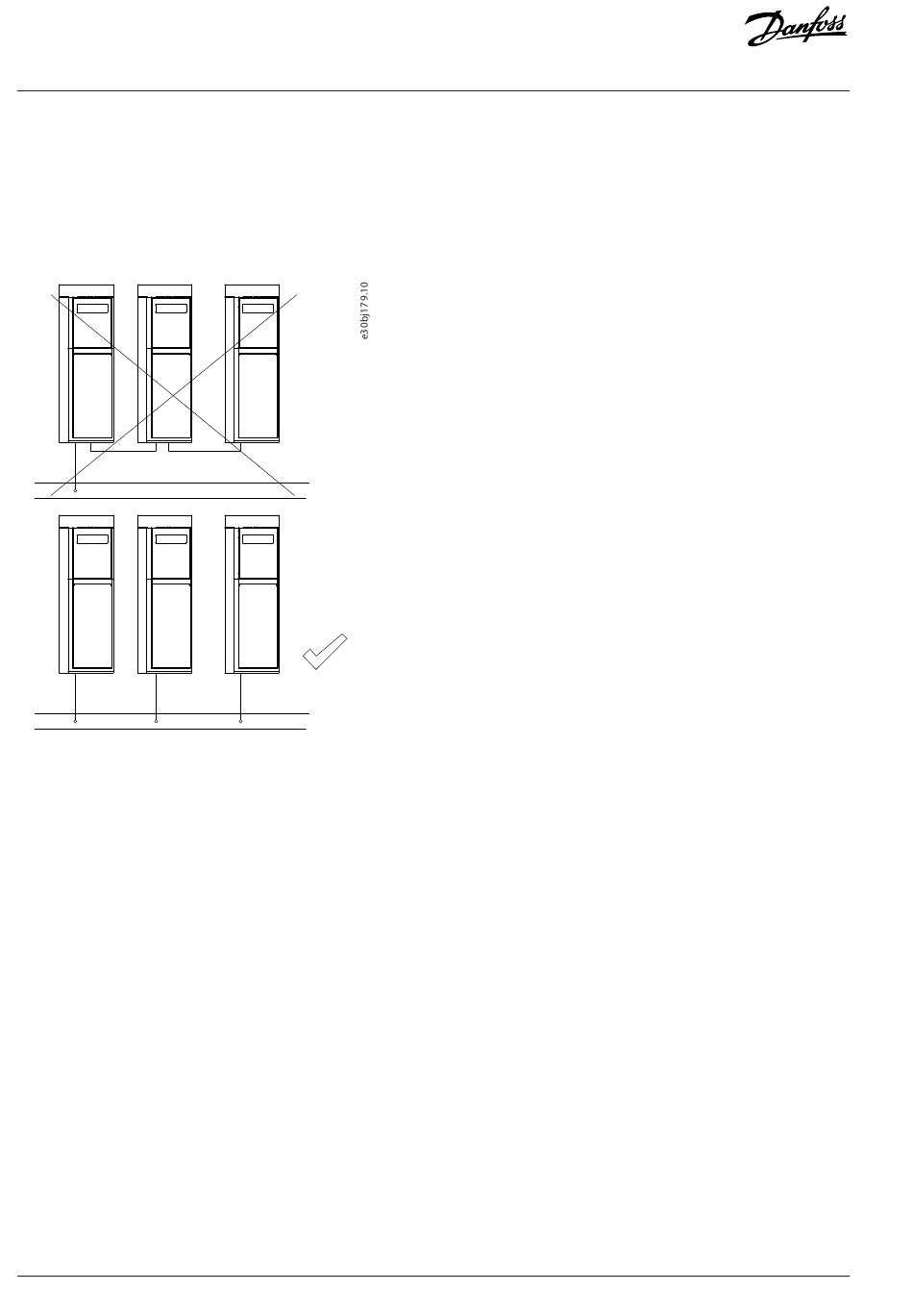

Illustration 41: Principe de mise à la terre
7.4.3 Câbles de commande
Utiliser des câbles blindés pour le câblage de commande et éviter de placer les fils de commande à côté des câbles de puissance.
Idéalement, isoler les câbles de commande des câbles de puissance (alimentation réseau, moteur, frein et CC) en les acheminant
séparément ou en maintenant une distance minimale de 200 mm (7,9 po). Pour le blindage optionnel, les deux extrémités des câbles de
commande blindés doivent avoir le blindage connecté.
Maintenir les câbles de signal 24 V à l'écart des signaux 110 V ou 230 V des relais, par exemple.
Si le variateur est raccordé à une thermistance, s'assurer que le câblage est blindé et renforcé/doublement isolé. Une tension
d'alimentation de 24 V CC est recommandée.
À des fins de communication et pour les lignes de commande/contrôle, suivre la norme de protocole particulière.
7.5 Isolation galvanique
La norme PELV offre une protection grâce à une tension extrêmement basse. La protection contre l'électrocution est assurée lorsque
l'alimentation électrique est de type PELV et que l'installation est réalisée selon les dispositions des réglementations locales et nationales
concernant les alimentations PELV.
Toutes les bornes de commande et de relais 01-03 sont conformes à la PELV (Protective Extra Low Voltage).
L'isolation galvanique est obtenue en respectant les exigences en matière d'isolation renforcée avec les lignes de fuite et les distances
correspondantes. Ces exigences sont décrites dans la norme EN 61800-5-1.
82 | Danfoss A/S © 2024.08
Considérations relatives à l'installation électrique
2
(7 AWG). Il est
