Manuel de configuration | Variateurs de fréquence iC2-Micro
FC FC
69 69
68
68
61 61
<10 mm
PE PE
PE PE
1
2

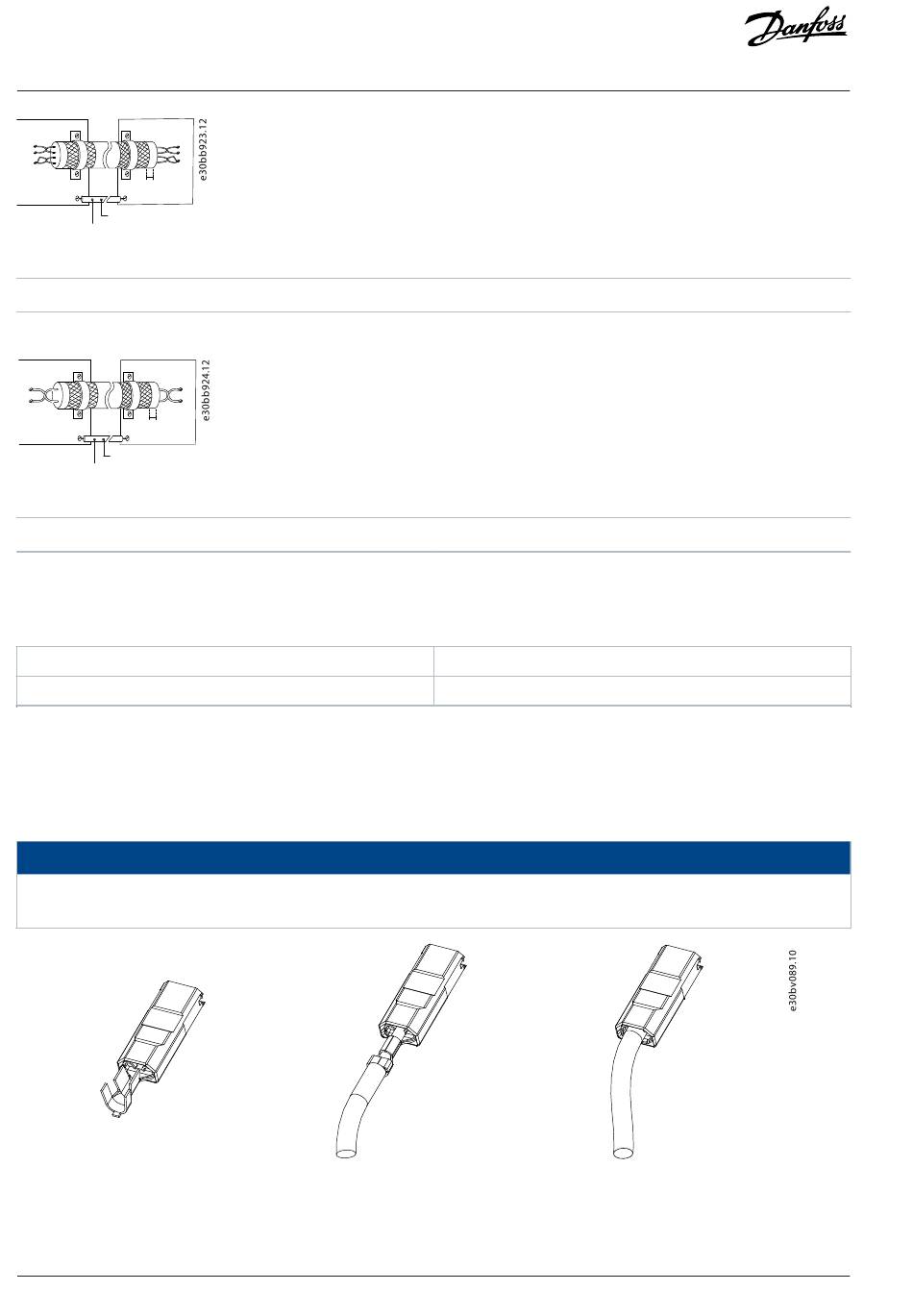

Illustration 54: Câbles à paire torsadée
1
2
Minimum 16 mm (6 AWG)
La connexion à la borne 61 peut éventuellement être omise.
FC FC
69
68
69
68
<10 mm
PE PE
PE PE
1
2
Illustration 55: Câbles à paire torsadée sans borne 61
1
2
Minimum 16 mm (6 AWG)
7.10.7 Répartition de la charge/frein
Tableau 58: Bornes de raccordement
Répartition de la charge
Freinage
Pour les variateurs MA01a, MA02a et MA03a, câble avec connecteur recommandé (Réceptacles et languettes FASTON totalement
l
isolés Ultra-Pod, 521366-2, TE Connectivity).
Pour les autres tailles de boîtier, raccorder les câbles sur la borne correspondante et serrer. Pour connaître le couple de serrage
l
maximal requis, voir à l'arrière du cache du bornier.
Noter la présence possible d'un niveau de tension aux bornes +UDC/+BR et -UDC pouvant atteindre 850 V CC. Non protégé contre
les courts-circuits.
(1)
Illustration 56: Câblage du connecteur de répartition de la charge et du frein
96 | Danfoss A/S © 2024.08
Considérations relatives à l'installation électrique
2
Câble d'égalisation
2
Câble d'égalisation
-UDC et +UDC/+BR
-BR et +UDC/+BR
REMARQUE
(2) (3)
AJ402315027937fr-000402 / 130R1239
