Manuel de configuration | Variateurs de fréquence iC2-Micro
7.2 Schéma de câblage
L1/L
L2
Entrée
L3/N
alim.
A = analogique, D = digitale
12 (+24 V OUT)
13 (D IN)
14 (D IN)
15 (D IN/OUT)
17 (D IN)
18 (D IN)
20 (E/S COM)
31 (A OUT)
0/4-20 mA
32 (+10 V OUT)
+ 10 V CC
0-10 V CC
33 (A IN)
0/4-20 mA
0-10 V CC
34 (A IN)
0/4-20 mA
35 (E/S COM)

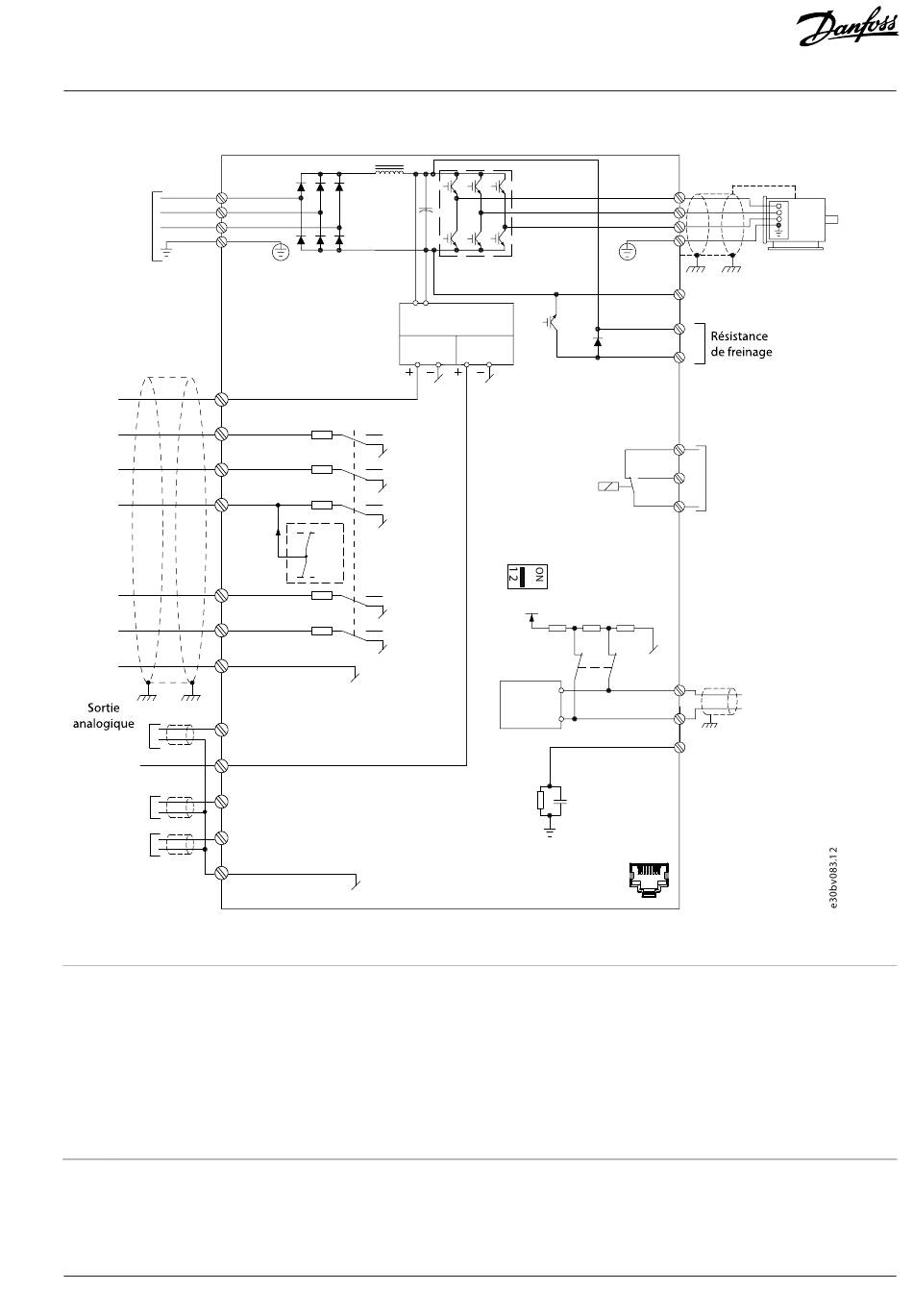

Illustration 37: Schéma de câblage
1
Self CC dans MA05a.
2
Le hacheur de freinage intégré s'applique uniquement aux variateurs dans la plage de puissance de 3x380-480 V 2,2 kW
(3,0 HP) et au-dessus, et 3x200-240 V 1,5 kW (2 HP) et au-dessus.
3
Pas de bornes BR pour les variateurs 1x100-120 V, 1x200-240 V, 3x200-240 V 0,37-0,75 kW (0,5-1,0 HP), et 3x380-480 V
0,37-1,5 kW (0,5-2,0 HP).
4
Sélectionner le mode PNP ou NPN via le paramètre P9.4.1.1 Mode E/S digitale (PNP=Source, NPN=Radiateur).
5
Utiliser le commutateur S640 (borne du bus) pour permettre la terminaison sur le port RS485 (bornes 68 et 69).
Danfoss A/S © 2024.08
1)
PE
Alimentation en mode
de commutation
24 V CC
4)
P9.4.1.1
24 V
(NPN)
0 V
(PNP)
24 V
(NPN)
0 V
(PNP)
24 V
(NPN)
0 V
(PNP)
24 V
0 V
24 V
(NPN)
0 V
(PNP)
24 V
(NPN)
0 V
(PNP)
Considérations relatives à l'installation électrique
2)
UCC+/BR+
10 V CC
Relais 1
5)
S640
ON = terminé
OFF = ouvert
5 V
S640
Interface
(N RS485) 69
RS485
(P RS485) 68
(COM RS485) 61
Communication RS485
Port RJ45
U
V
W
PE
Moteur
UCC-
BR-
3)
03
250 V CA, 2 A
02
01
0 V
RS485
