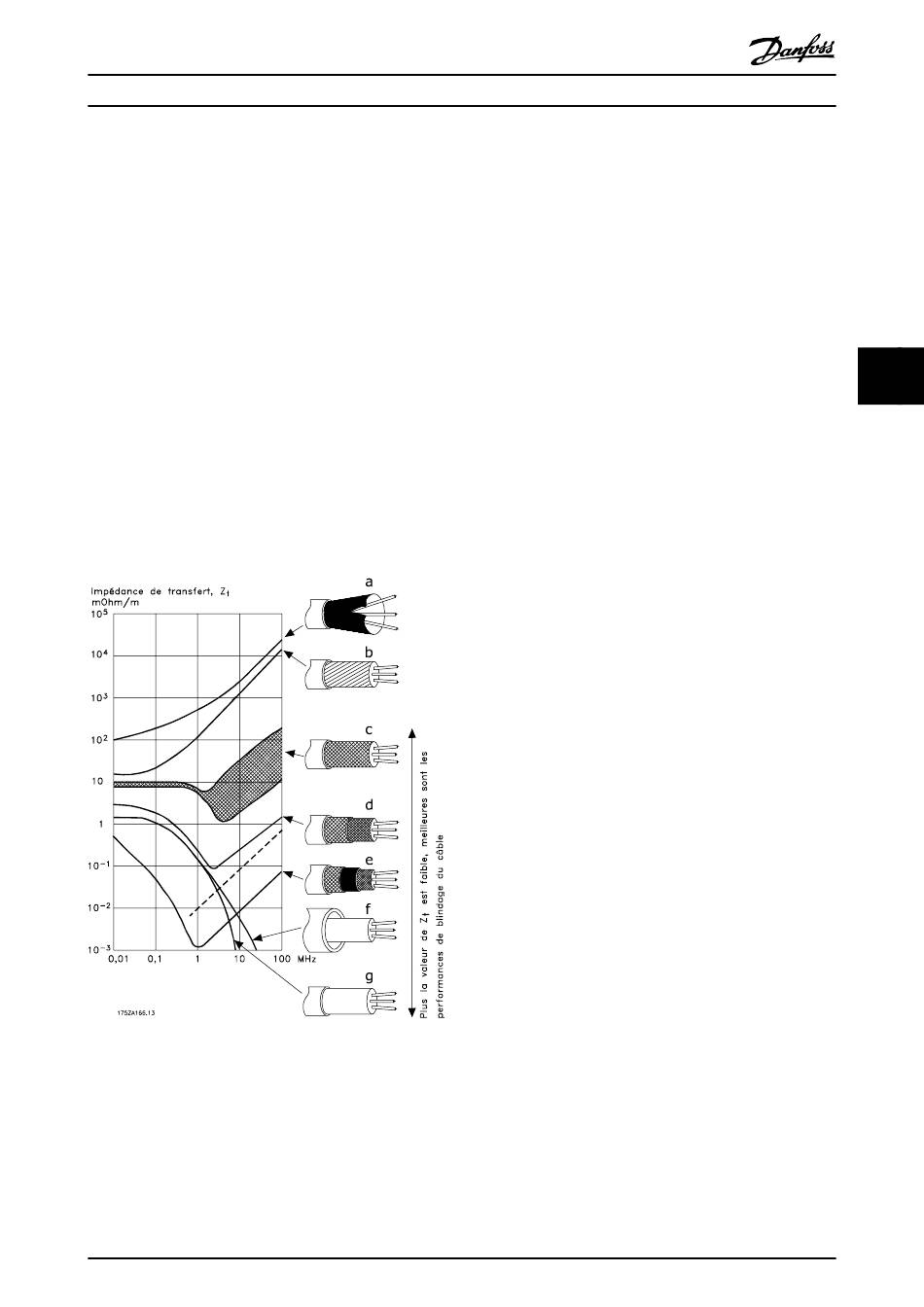

Elle peut être évaluée sur la base des facteurs suivants :
-
Conductibilité du matériel blindé.
-
Résistance de contact entre les différents
conducteurs de blindage.
-
Couverture du blindage, c'est-à-dire la surface
physique du câble recouverte par le blindage,
souvent indiquée en pourcentage.
-
Type de blindage, c'est-à-dire tressé ou torsadé.
a.
Blindage aluminium sur fil en cuivre.
b.
Fil cuivré tressé ou fil d'acier armé.
c.
Fil de cuivre tressé en une seule couche avec
divers taux de couverture de blindage.
C'est le câble de référence Danfoss.
d.
Fil cuivré tressé en deux couches.
e.
Deux couches de fil cuivré avec couche intermé-
diaire magnétique, blindée/armée.
f.
Câble gainé de cuivre ou d'acier.
g.
Conduite de plomb avec 1,1 mm d'épaisseur de
paroi.
5.7.3 Mise à la terre des câbles de
commande blindés/armés
En général, les câbles de commande doivent être tressés et
blindés, puis le blindage doit être connecté à l'armoire
métallique de l'unité au moyen d'un étrier de serrage placé
aux deux extrémités.
Manuel de configuration du Variateur VLT
Le schéma ci-dessous montre comment effectuer une mise
à la terre correcte et ce qu'il faut faire en cas de doute.
®
MG.11.BA.04 - VLT
est une marque déposée Danfoss
®
HVAC Drive
a.
Mise à la terre correcte
Les câbles de commande et de communication
série doivent être installés à l'aide d'étriers de
serrage aux deux extrémités afin d'assurer le
meilleur contact électrique possible.
b.
Mise à la terre incorrecte
Ne pas utiliser des extrémités de câble torsadées
(queues de cochon) car elles augmentent
l'impédance du blindage aux fréquences élevées.
c.
Protection concernant le potentiel de terre entre
PLC et variateur de fréquence
Si le potentiel de la terre entre le variateur de
fréquence et le PLC (etc.) est différent, du bruit
électrique peut se produire et nuire à l'ensemble
du système. Remédier à ce problème en installant
un câble d'égalisation à côté du câble de
commande. Section min. du câble : 16 mm
d.
Boucles de mise à la terre de 50/60 Hz
En présence de câbles de commande très longs, il
peut apparaître des boucles de mise à la terre de
50/60 Hz. Remédier à ce problème en reliant
l'une des extrémités du blindage à la terre via un
condensateur 100 nF (fiches courtes).
e.
Câbles pour la communication série
Éliminer les courants parasites basse fréquence
entre deux variateurs de fréquence en reliant
l'une des extrémités du blindage à la borne 61.
Cette borne est reliée à la terre via une liaison RC
interne. Utiliser une paire torsadée afin de réduire
l'interférence mode différentiel entre les
conducteurs.
