2.6.2 Installation de l'arrêt de sécurité
Pour installer un arrêt de catégorie 0 (EN 60204) conformément à la catégorie de sécurité 3 (EN 954-1), procéder comme
suit :
1.
Il faut retirer le cavalier entre la borne 37 et l'alimentation 24 V CC. La coupure ou la rupture du cavalier n'est pas
suffisante. Il faut l'éliminer complètement afin d'éviter les courts-circuits. Voir le cavalier sur l'illustration.
2.
Raccorder la borne 37 aux 24 V CC par un câble protégé contre les courts-circuits. L'alimentation 24 V CC doit
pouvoir être interrompue par un dispositif d'interruption de circuits selon la norme EN 954-1, catégorie 3. Si ce
dispositif et le variateur de fréquence se trouvent dans le même panneau d'installation, on peut utiliser un câble
non blindé à la place d'un câble blindé.

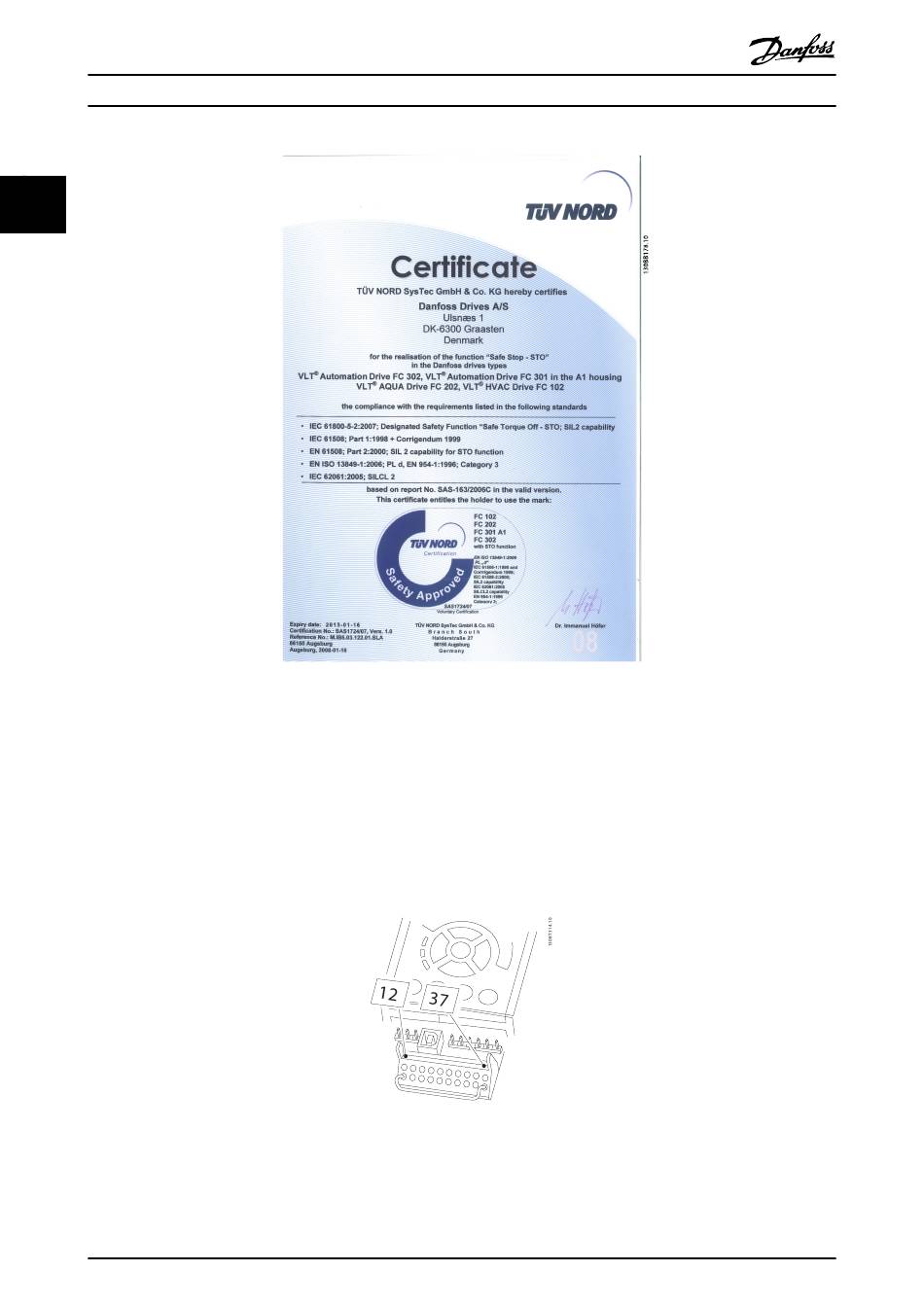

Illustration 2.2 Ponter le cavalier entre la borne 37 et les 24 V CC.
16
Manuel de configuration du Variateur VLT
®
MG.11.BA.04 - VLT
est une marque déposée Danfoss
®
HVAC Drive
