Installation
7.
Modifier la forme de l'onde de l'onduleur, 60°
AVM au lieu de SFAVM.
8.
Installer un système de mise à la terre de l'arbre
ou utiliser un raccord isolant entre le moteur et la
charge.
9.
Utiliser si possible des réglages minimum de la
vitesse
10.
Utiliser un filtre dU/dt ou sinus
5.5 Installation de connexions diverses
5.5.1 Raccordement du bus RS-485
Un ou plusieurs variateurs de fréquence peuvent être
raccordés à un contrôleur (ou maître) à l'aide de l'interface
normalisée RS-485. La borne 68 est raccordée au signal P
(TX+, RX+) tandis que la borne 69 est raccordée au signal
N (TX-, RX-).
Utiliser des liaisons parallèles pour raccorder plusieurs
variateur de fréquence au même maître.
RS 232
USB
RS 485
Afin d'éviter des courants d'égalisation de potentiel dans le
blindage, relier celui-ci à la terre via la borne 61 reliée au
châssis par une liaison RC.
Terminaison du bus
Le bus RS-485 doit être terminé par un réseau de
résistances à chaque extrémité. À cette fin, mettre le
commutateur S801 de la carte de commande sur ON.
Pour plus d'informations, voir Commutateurs S201, S202 et
S801.
Le protocole de communication doit être réglé au par.
8-30 Protocole.
5.5.2 Connexion d'un PC au Variateur de
fréquence
Pour contrôler ou programmer le variateur de fréquence à
partir d'un PC, installer l'outil de configuration Logiciel de
programmation MCT 10 pour PC.
Manuel de configuration du Variateur VLT
68
69
68
69
68
69
+
-
®
MG.11.BA.04 - VLT
est une marque déposée Danfoss
®
HVAC Drive
Le PC est connecté via un câble USB standard (hôte/
dispositif) ou via l'interface RS-485 comme indiqué dans le
Manuel de configuration du Variateur VLT
chapitre Installation > Installation des diverses connexions.
REMARQUE!
La connexion USB est isolée de façon galvanique de la
tension d'alimentation (PELV) et d'autres bornes sous haute
tension. La connexion USB est reliée à la terre de
protection du variateur de fréquence. Utiliser uniquement
un ordinateur portable isolé en tant que connexion PC au
connecteur USB sur le variateur de fréquence.

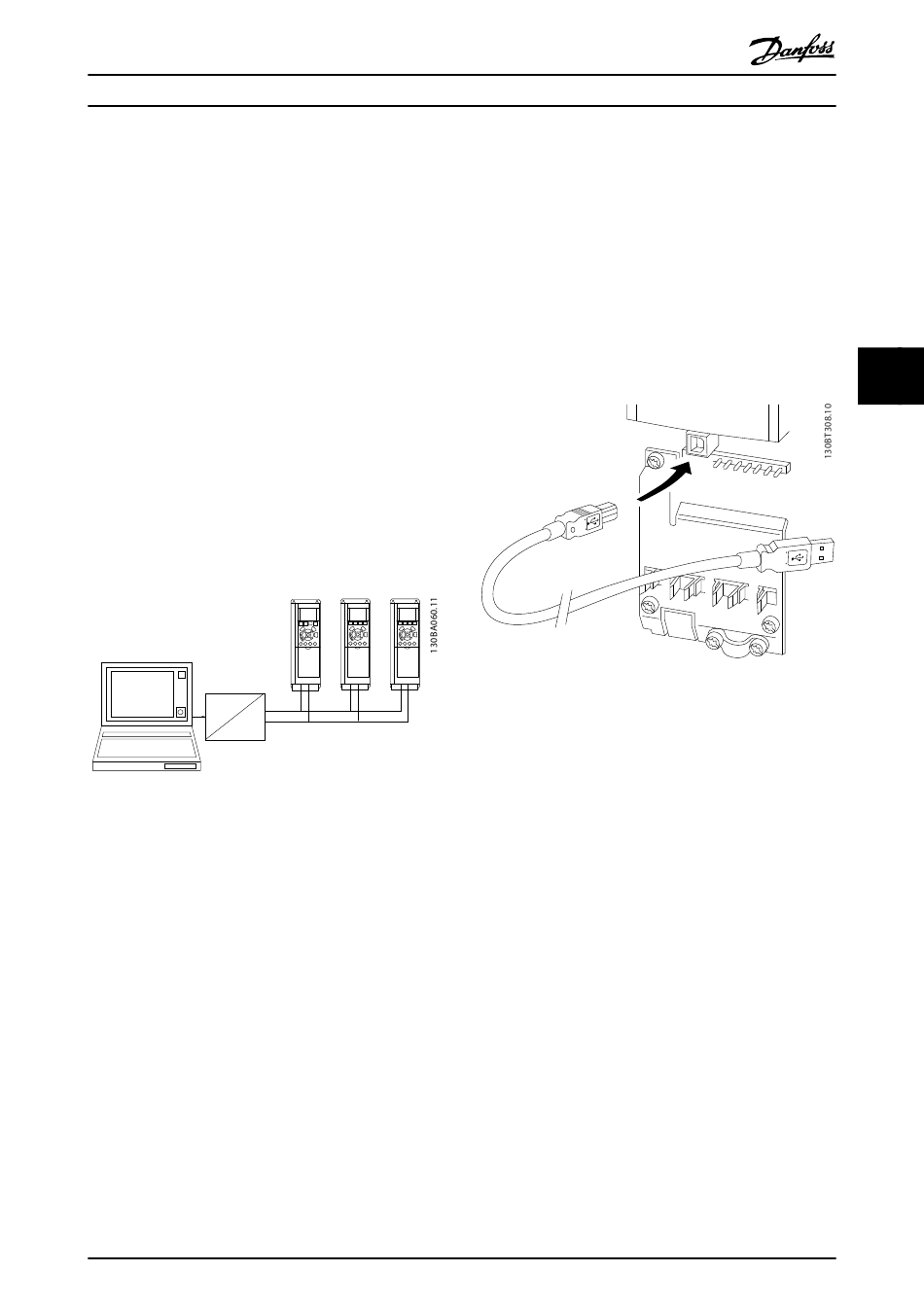

Illustration 5.24 Pour les connexions des câbles de commande,
se reporter au chapitre Bornes de commande.
Outil de configuration Logiciel de programmation MCT 10
pour PC
Tous les variateurs de fréquence sont équipés d'un port de
communication série. Danfoss propose un outil PC pour la
communication entre le PC et le variateur de fréquence :
l'outil de configuration Logiciel de programmation MCT 10
pour PC.
Logiciel de programmation MCT 10
Le Logiciel de programmation MCT 10 est un outil
interactif simple qui permet de configurer les paramètres
de nos variateurs de fréquence.
L'outil de configuration Logiciel de programmation MCT 10
pour PC est utile pour :
•
Planifier un réseau de communication hors ligne.
Le Logiciel de programmation MCT 10 contient
une base de données complète de variateur de
fréquence.
•
Mettre en service des variateurs de fréquence en
ligne.
•
Enregistrer les réglages pour tous les variateurs
de fréquence.
®
HVAC Drive au
5
115
5
