IMPORTANT
1. L'étiquette DOIT être placée sur le châssis du LCP, comme illustré (approbation UL).
Avertissement alimentation double
Comment ajouter l'option MCB 105 :
L'alimentation du variateur de fréquence doit être débranchée.
•
L'alimentation des connexions sous tension sur les bornes de relais doit être débranchée.
•

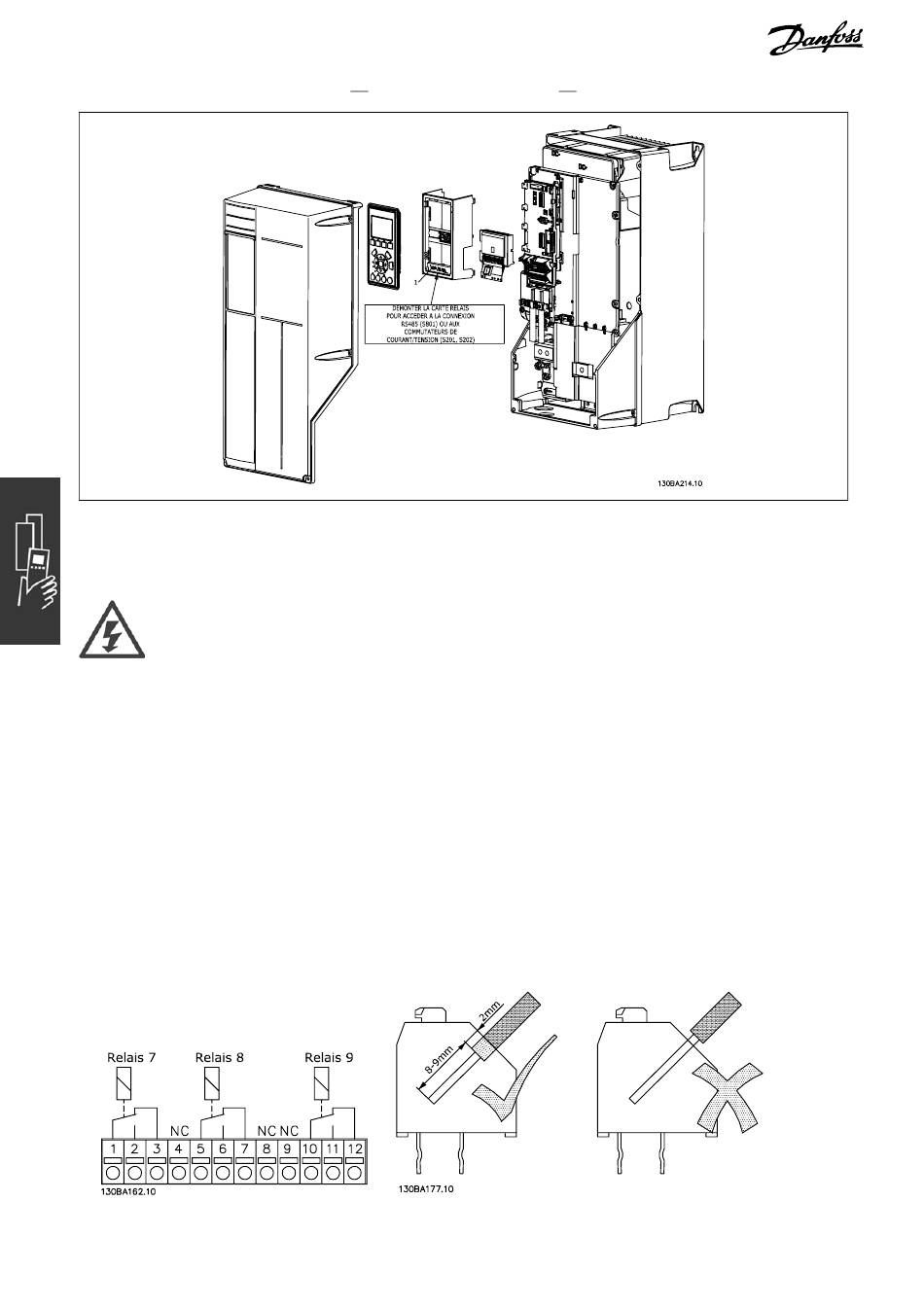

Retirer le LCP, la protection borniers et la fixation du LCP du FC 30x.
•
• Installer l'option MCB 105 dans l'emplacement B.
Brancher les câbles de commande et les fixer à l'aide des bandes fournies.
•
Veiller à ce que la longueur de fil attachée soit correcte (voir schéma suivant).
•
Ne pas mélanger éléments sous tension (haute tension) et signaux de commande (PELV).
•
• Installer la fixation du LCP et la protection borniers correspondantes.
Remettre le LCP en place.
•
Remettre le variateur de fréquence sous tension.
•
Sélectionner les fonctions de relais aux par. 5-40 [6-8], 5-41 [6-8] et 5-42 [6-8].
•
N.B. : la zone [6] est le relais 7, la zone [7] est le relais 8 et la zone [8] est le relais 9
