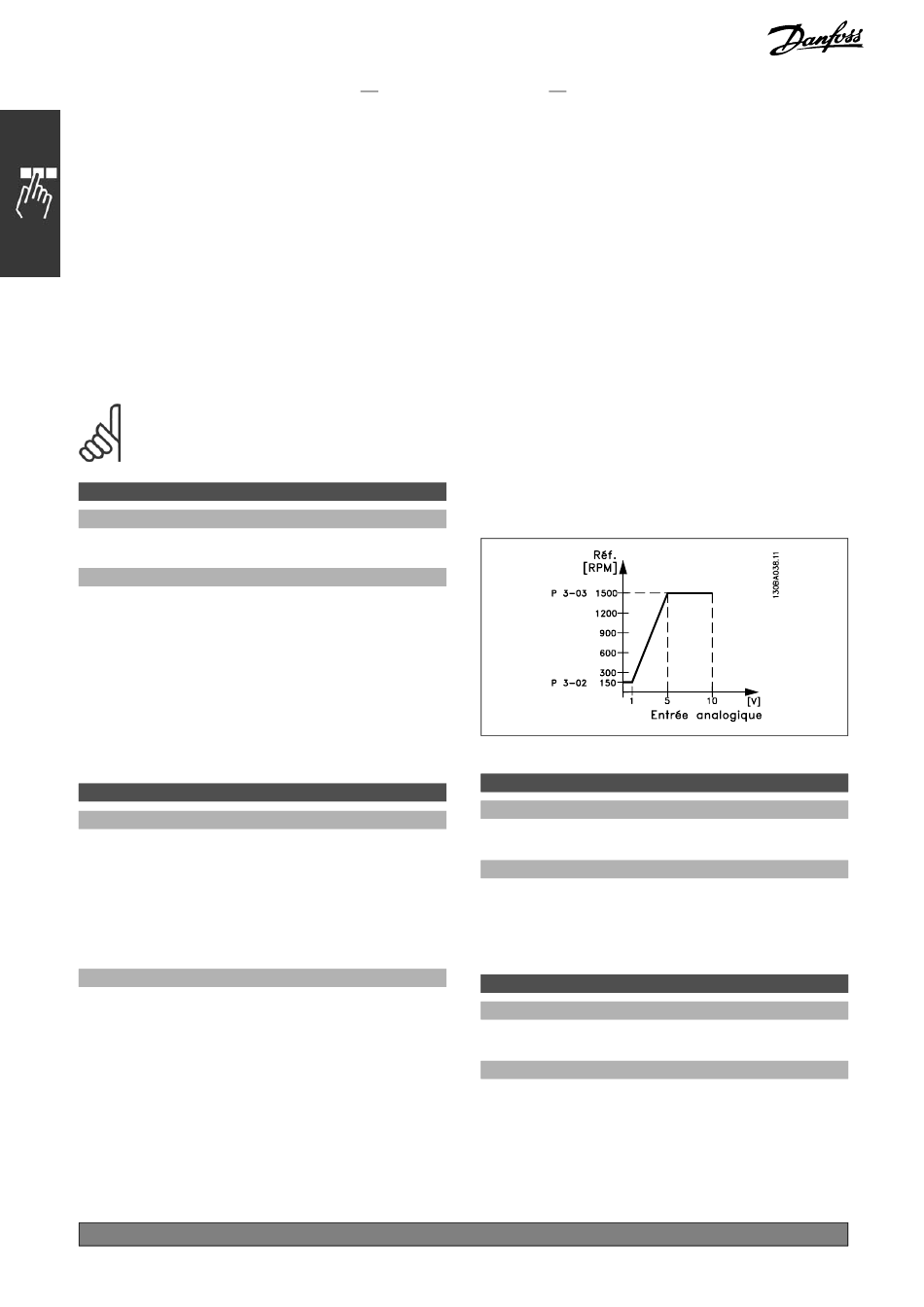

Manuel de Configuration du FC 300
Paramètres: E/S analogiques
"
6-** E/S ana.
"
Groupe de paramètres de configuration de
l'entrée et la sortie analogiques.
6-0* Mode E/S ana.
"
Groupe de paramètres permettant de configurer
les E/S analogiques.
Le FC 300 est équipé de 2 entrées analogiques : les
bornes 53 et 54. Les entrées analogiques du FC 302
peuvent être librement attribuées à la tension (-10 V
- +10 V) ou à l'entrée de courant (0/4-20 mA).
N.B. !
Les thermistances peuvent être raccordées
à une entrée analogique ou digitale.
6-00 Temporisation/60
Plage :
1-99 s
Fonction :
Entrer la durée de temporisation. Temporisation/60
est active pour les entrées analogiques, c'est-à-dire
la borne 53 ou 54, attribuées au courant et
utilisées en référence ou en retour. La fonction
sélectionnée au par. 6-01 est activée si la valeur du
signal de référence appliqué à l'entrée de courant
sélectionnée reste inférieure à 50 % de la valeur
définie aux par. 6-10, 6-12, 6-20 ou 6-22 durant un
laps de temps supérieur à celui défini au par. 6-00.
6-01 Fonction/Tempo60
Option :
*
Inactif
Gel sortie
Arrêt
Jogging
Vitesse max.
Arrêt et alarme
Fonction :
Sélectionner la fonction de temporisation. La
fonction définie au par. 6-01 est activée si le signal
d'entrée de la borne 53 ou 54 est inférieur à 50
% de la valeur des par. 6-10, 6-12, 6-20 ou 6-22
pendant une durée établie au par. 6-00. Si plusieurs
temporisations se produisent simultanément,
le variateur de fréquence établit l'ordre suivant
entre les fonctions de temporisation :
Par. 6-01 Fonction/Tempo60
1.
Par. 5-74 Fonction perte codeur
2.
* réglage par défaut( ) texte affiché.
198
Programmation
3.
La fréquence de sortie du variateur de
fréquence peut :
•
•
•
•
•
Ce paramètre ne peut pas être réglé lorsque
le moteur est en marche.
6-1* Entrée ANA 1
"
Paramètres de configuration de la mise à l'échelle et
des limites de l'entrée analogique 1 (borne 53).
*
10 s
[0]
[1]
[2]
Entrer la valeur de tension basse. La valeur de mise
[3]
à l'échelle de l'entrée analogique doit correspondre à
[4]
la valeur de référence minimale définie au par. 3-02.
[5]
Voir également le chapitre Utilisation des références.
Entrer la valeur de tension élevée. La valeur de mise
à l'échelle de l'entrée analogique doit correspondre à
la valeur de référence maximale définie au par. 3-03.
L'option[ ] est celle utilisée lors des communications transitant par le port série
MG.33.B6.04 - VLT est une marque déposée Danfoss
Par. 8-04 Mot de ctrl.Fonct.dépas.tps
La fréquence de sortie du variateur de
fréquence peut :
[1] être gelée sur la valeur instantanée,
[2] passer à l'arrêt,
[3] passer à la fréquence de jogging,
[4] passer à la fréquence max,
[5] passer à l'arrêt suivi d'une alarme.
6-10 Ech.min.U/born.53
Plage :
-10,0 - par. 6-11
Fonction :
6-11 Ech.max.U/born.53
Plage :
Par. 6-10 à 10,0 V
Fonction :
*
0,07 V
*
10,0 V
