Montage und Installation
6.4.1 Übersicht Klemmenbelegung
Nach Demontage des Frontdeckels, (siehe
auf Seite 55, Abb. 15, Pos. 2), sind die Klemmen zugänglich. Entsprechend der
nachfolgend beschriebenen Klemmenbelegung, können kundenseitig Anpassungen zu
Steuerungseingängen vorgenommen werden.
HINWEIS!
Sämtliche Änderungen der Klemmenbelegung sind nur durch Fachpersonal
zugelassen. Bei Rückfragen und für Hilfestellungen kontaktieren Sie
unseren Kundenservice
Kundendienst" auf Seite 17.

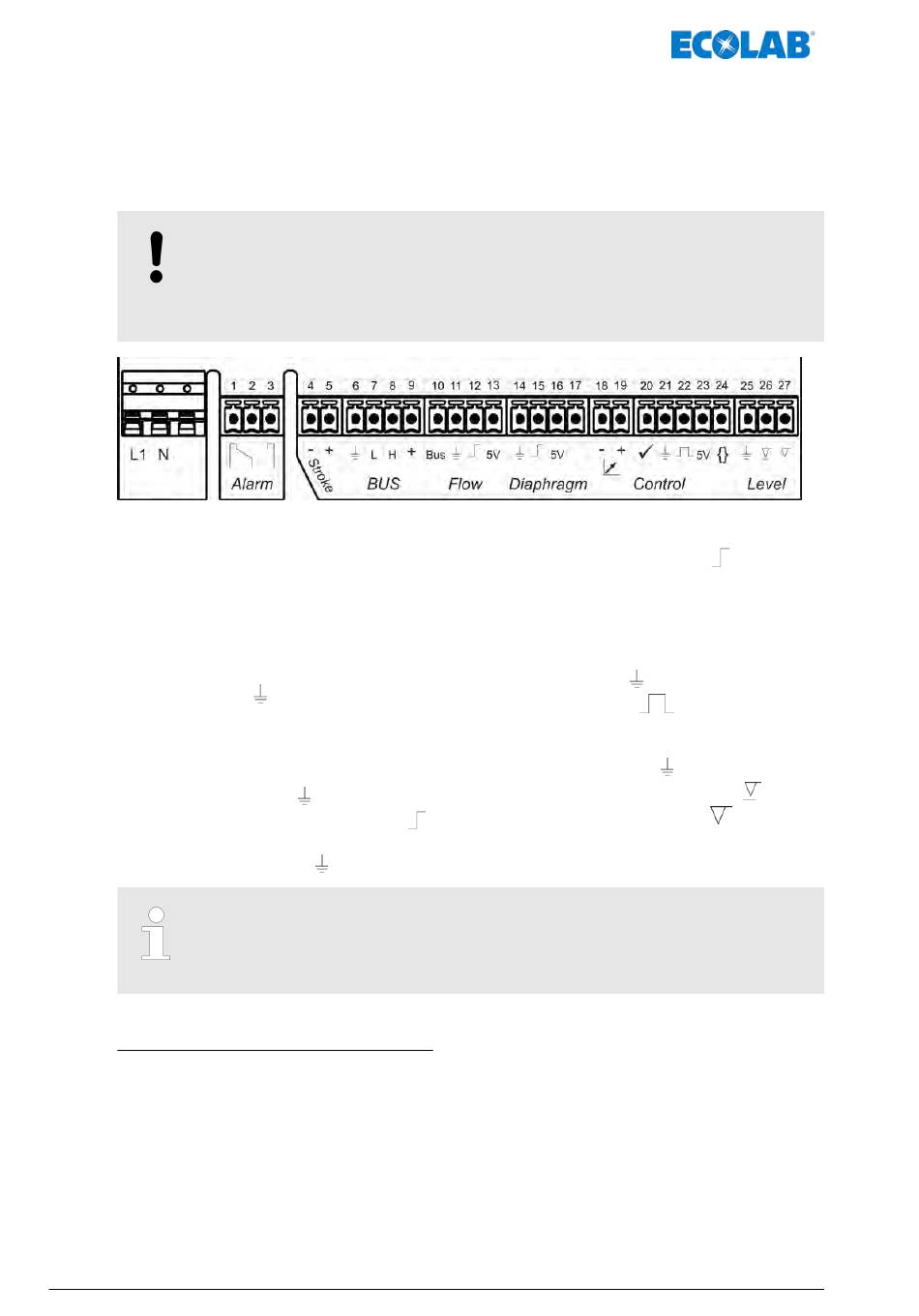

Abb. 16: Klemmenbelegung „EcoAdd"
L1 Netzphase (stromführender Leiter)
N Nulleiter
1 Alarmausgang: NC
2 Alarmausgang: Common
3 Alarmausgang: NO
4 Hubsignalausgang: -
5 Hubsignalausgang: +
6
Interner Bus: GND
7 Interner Bus: CAN L
8 Interner Bus: CAN H
9 Interner Bus: 24 V
10 Dosierüberwachung: Bus (Ovalradzähler)
11
Dosierüberwachung: GND
12 Dosierüberwachung: Durchflussüberwachung
13 Dosierüberwachung: 5 Volt
14 Membranüberwachung: GND
Zulässige Kabel-Außendurchmesser für Anschluss der EIN/Ausgänge:
AD Ø = 5,1-5,7 mm. LIYY 4 x 0,5; LIYY 5 x 0,34; LYCY 2 x 0,34
Zulässige Kabel: Ölflex 4 x 0,5
Nur bei Einsatz der benannten Kabel, gilt die Schutzklasse IP65.
Beschreibung der Anschlüsse, siehe:
Ä Kapitel 6.4.2 „Netzanschluss" auf Seite 57
Ä Kapitel 6.4.3 „[Alarm] Alarmausgang" auf Seite 57
Ä Kapitel 6.4.4 „[Stroke] Hubsignalausgang" auf Seite 58
Ä Kapitel 6.4.5 „[BUS] Interner BUS-Anschluss" auf Seite 58
Ä Kapitel 6.4.6 „[Flow] Dosierüberwachung (mit Ovalradzähler OGM
Ä Kapitel 6.4.7 „[Diaphragm] Membranbruchüberwachung " auf Seite 58
Ä Kapitel 6.4.8 „[Control] Steuereingang " auf Seite 59
Ä Kapitel 6.4.9 „[Level] Niveauüberwachung (Sauglanze)" auf Seite 61
417102276 Rev. 5-02.2020
Ä Kapitel 6.4 „Elektrische Installation"
Ä Kapitel 1.8.2 „Kontakt Technischer
15 Membranüberwachung: Membrane
16 Membranüberwachung: 5 Volt
17 Membranüberwachung: Anode
18 Steuereingang: Normsignal mA (-)
19 Steuereingang: Normsignal mA (+)
20 Steuereingang: Freigabesignal ü
21 Steuereingang: GND
22 Steuereingang: Impuls
23 Steuereingang: 5 Volt Ausgang
24 Steuereingang: Startsignal Batch { }
25 Niveauüberwachung: GND
26 Niveauüberwachung: Niveauvorwarnung
27 Niveauüberwachung: Leermeldung
(Sauglanzenanschluss)
56
PLUS )" auf Seite 58
