2.17 Convertisseur optionnel type DWE11B/12B
Référence et
description
78
• DWE11B, référence 188 187 6
Le convertisseur DWE11B (HTL→TTL) est un câble adaptateur permettant le
raccordement de codeurs HTL avec signaux référencés par rapport à la masse
sur les options DEH11B/DEH21B. Seules les voies A, B et C sont à câbler. Ce
convertisseur est compatible avec tous les codeurs HTL déjà exploités avec un
®
MOVIDRIVE A, MDV ou MCV et peut être raccordé sans modification de câblage.

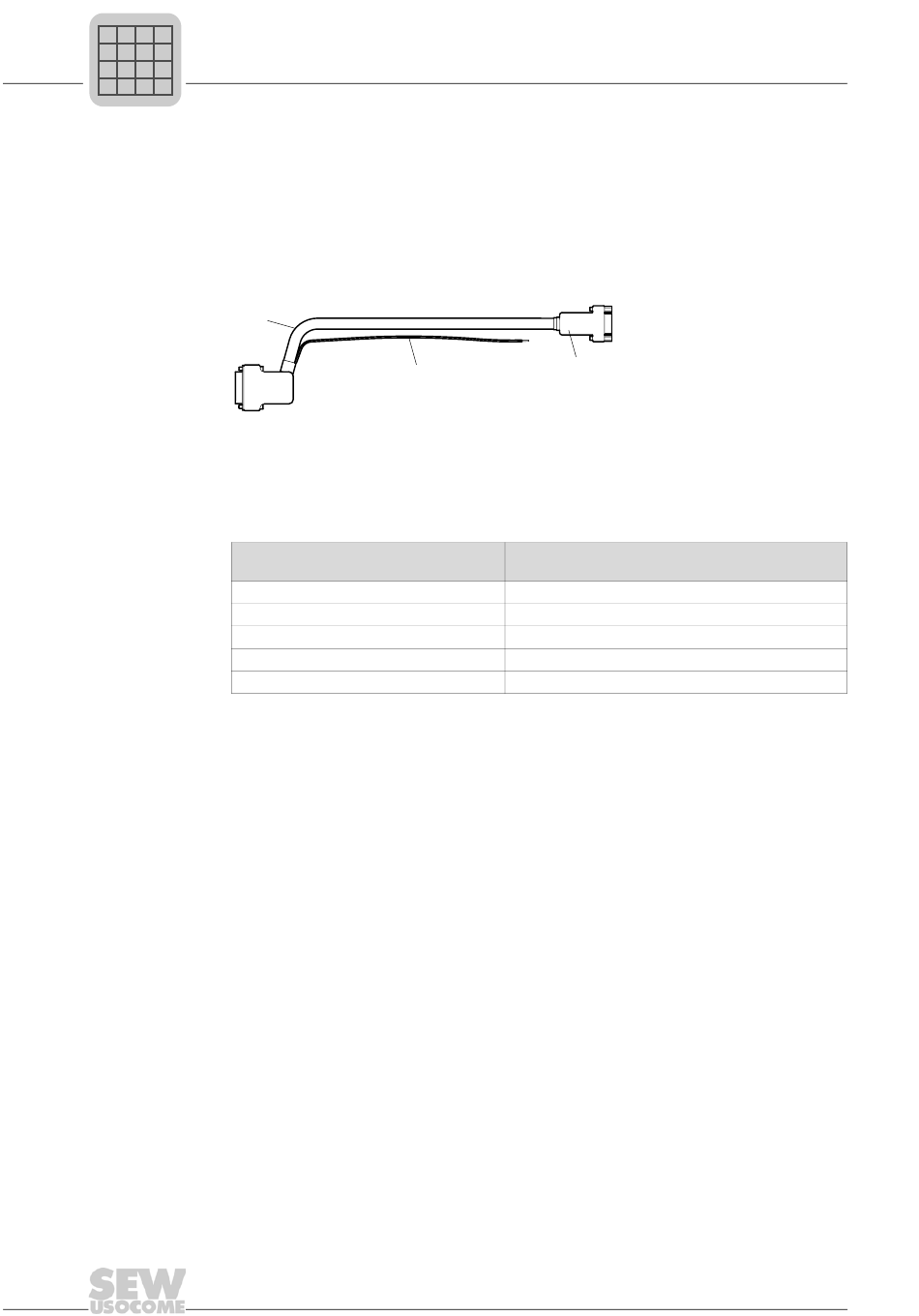

[A]
2
[A] 5 x 2 x 0,25 mm (AWG 23) / longueur 1000 mm (39,37 in) /
longueur maximale de la liaison variateur - codeur : 100 m (328 ft)
[B] Raccordement DC 24 V pour codeur HTL ; 1 x 0,5 mm
longueur 250 mm (9,84 in)
Signal
A
B
C
UB
GND
[C]
[B]
Borne du connecteur femelle Sub-D 9 pôles [C]
(côté codeur)
1
2
3
9
5
2
(AWG 20) /
