Type
DEH11B X15 → AV1Y et DIP11B/DEH21B X62
•
Type
Moteurs DT(E)/DV(E)/CT/CV/DR/DZ/DX → AV1Y
Manuel MOVIDRIVE® MDX60B/61B
Caractéristiques techniques et feuilles de cotes

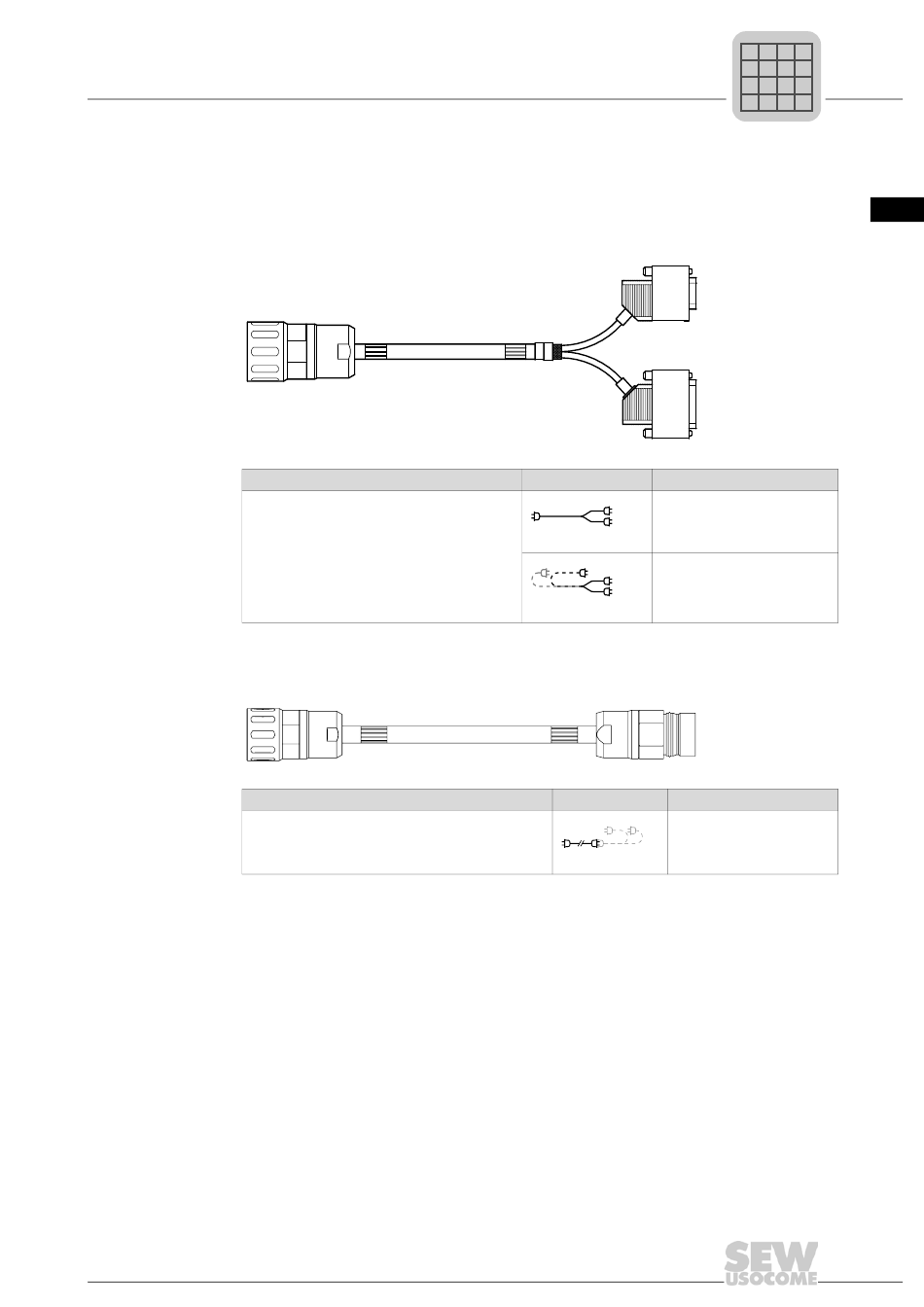

Câbles Y pour raccordement du codeur absolu AV1Y avec connecteur côté moteur
sur moteurs DT(E), DV(E), CT, CV, DR, DZ et DX. Un câble Y permet de lire les voies
de codeur suivantes :
– Voie SSI du codeur absolu AV1Y sur DIP11B/DEH21B X62
– Voie sin/cos du codeur absolu AV1Y sur DEH11B X15
Câble prolongateur pour raccordement du codeur absolu AV1Y avec connecteur
côté moteur sur moteurs DT(E), DV(E), CT, CV, DR, DZ et DX
Câbles préconfectionnés
Type de pose Référence
1332 813 1
56053AXX
1332 812 3
56054AXX
Type de pose Référence
593 968 2
56052AXX
