3. MONTAGE

DANGER
Risque d'accident en raison de dommages dus à des pièces avec des bords tranchants !
Le montage de pièces avec des bords tranchants peut endommager la fourche suspendue.
• S'assurer qu'aucune des pièces comme le moyeu, l'axe traversant etc. ne présente de bords tranchants.

3.1 RACCOURCIR LE PIVOT

1. Serrer le pivot dans un guide de sciage, puis le raccourcir avec une scie à main.
2. Ébavurer avec précaution les arêtes intérieures et extérieures de découpe du pivot avec du papier émeri.

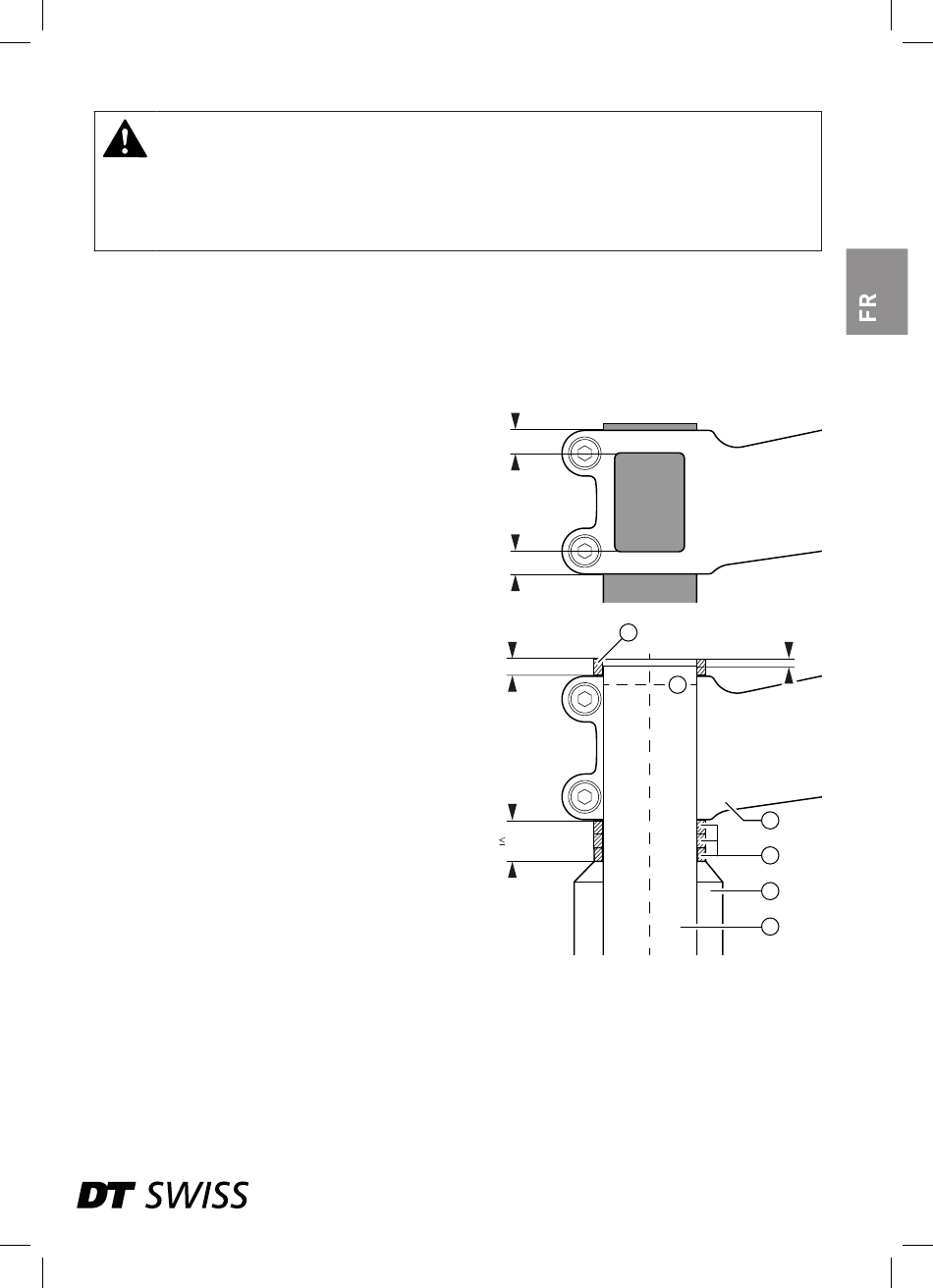

3.2 MONTER LA FOURCHE SUSPENDUE DANS LE CADRE

1. Nettoyer la potence, les pièces du jeu de
direction et la fourche suspendue.
2. Vérifier la potence :
→ La surface de serrage de la potence sur le
pivot (A) ne doit pas être inférieure à 7 mm.
→ La hauteur de serrage de la potence ne doit
pas dépasser 45 mm.
→ La potence ne doit pas présenter de bords
tranchants.
3. Vérifier l'absence de dommages et de bords
tranchants au niveau de la collerette conique.
→ En présence de dommages et de bords
tranchants, la collerette ne doit pas être
utilisée.
4. Monter le bouchon de potence ainsi que le jeu de
direction et ses composants (3) conformément
aux instructions du fabricant.
5. Insérer le pivot de fourche dans le tube de direction.
6. Mettre en place, conformément aux instructions
du fabricant, les composants du jeu de direction
(3) sur le pivot de la fourche.
7. Enfiler les entretoises (2) sur une hauteur de
5 mm minimum et 30 mm maximum sur le pivot
de la fourche (4).
8. Enfiler la potence (1) sur le pivot de la fourche.
9. Nous recommandons d'ajouter une entretoise (2) de 5 mm minimum de hauteur au-dessus de
la potence (1) et de raccourcir le pivot de la fourche de manière qu'il dépasse de 2 à 3 mm. En
l'absence d'entretoise sur la potence, la hauteur du pivot de la fourche doit au minimum atteindre
le rebord supérieur de la vis de serrage supérieure de la potence (5).
10. Régler le jeu de direction conformément aux instructions du fabricant.
11. Serrer les vis de fixation de la potence avec le couple prescrit par le fabricant.
12. Contrôler si la fourche suspendue est correctement montée.
min. 7 mm
min. 7 mm
5 mm
30 mm
F 232 ONE - Manuel d'utilisation V2021.09
A
2
2 - 3 mm
5
1
2
3
4
