3.3 MONTAR A RODA
1. Limpe o eixo de encaixe e a rosca do eixo
de encaixe e aplique um pouco de massa
lubrificante.
2. Limpe as superfícies de contacto entre o cubo
da roda e o garfo de suspensão e certifique-se
de que não existem arestas vivas.
→ Se existirem arestas vivas, o cubo da roda
não deverá ser utilizado.

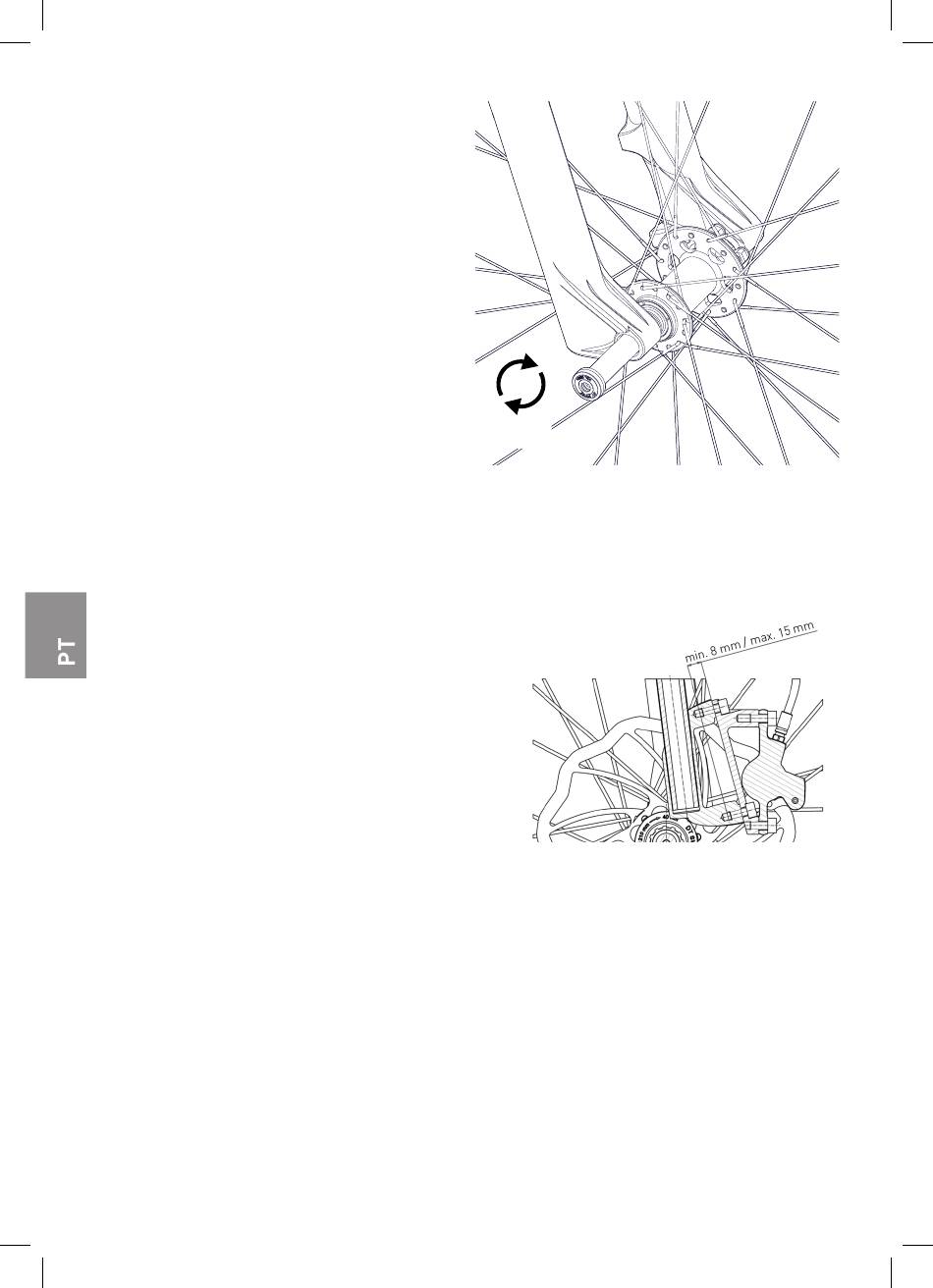

3. Posicione a roda no "drop out" do garfo.
4. Introduza o eixo de encaixe através do "drop
out" e do cubo e aperte o eixo de encaixe com
um binário mínimo de 15 Nm e máximo de
20 Nm.
3.4 MONTAGEM DO TRAVÃO
O garfo de suspensão dispõe de um adaptador para pinça de travão PM 6". Se a pinça do travão for
montada sem adaptador no garfo de suspensão, pode ser utilizado um disco de travão com Ø160 mm.
Com o adaptador adequado, pode ser utilizado um disco de travão com, no máximo, Ø203 mm. Não
podem ser utilizados discos de travão com um diâmetro superior a 203 mm!
1. Garanta que o comprimento da rosca dos
parafusos de fixação da pinça de travão ou do
adaptador do travão seja de, no mín., 8 mm e, no
máx., 15 mm (ver figura situada ao lado).
2. Monte e ajuste o travão conforme os dados do
fabricante.
3. Se utilizar discos de travão IS com um cubo
Center Lock, recomendamos a utilização do
adaptador DT Swiss Center Lock com o número
de artigo HWZXXX00S1232S. Se utilizar o
adaptador alternativo Center Lock, deve verificar,
antes da utilização, se existe liberdade de movimentos entre o adaptador e o garfo de suspensão.
4. Certifique-se de que todos os componentes se possam movimentar livremente.
90
min 15 Nm
max 20 Nm
