Montage
6.3

Montage des tuyaux

Pour le montage des tuyaux, utilisez le kit de montage des tuyaux en option.
Un auvent de protection contre les intempéries est également disponible.

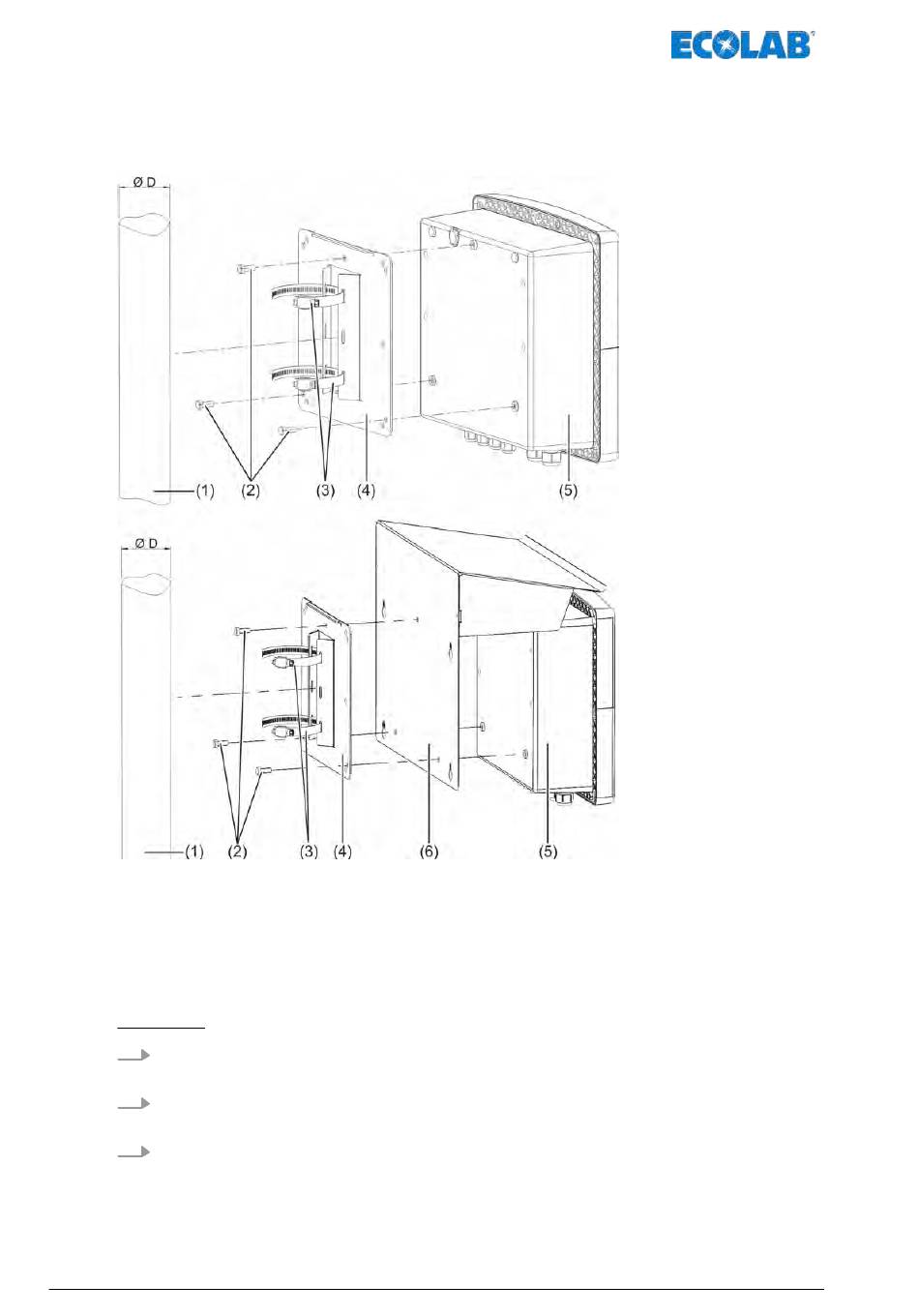

Fig. 8 : Montage des tuyaux
1 Tuyau/mât (sur le site de montage) d'un diamètre de
35 à 55 mm
2 vis autotaraudeuses 60 × 16 TORX PLUS®a 30IP
(fournies avec l'Ecolab « Versatronic » )
3 Colliers de serrage du kit de montage de tuyaux
Procédure
1. Vissez la plaque de montage (pos. 4) et, le cas échéant, l'auvent de protection
contre les intempéries (pos. 6) avec les vis (2) à l'arrière de l'appareil (pos. 5).
2. Faites passer les deux colliers de serrage (pos. 3) à travers la fente des languettes
de retenue de la plaque de montage (pos. 4), comme indiqué sur le schéma.
3. Montez l'appareil sur le tuyau/mât (pos. 1) de sorte que les colliers de serrage
(pos. 3) entourent le tuyau, fermez les colliers de serrage (pos. 3) et serrez-les à
fond.
417102269 Rev. 2-08.2020
4 Plaque de montage pour montage des tuyaux du kit de
montage de tuyaux
5 Ecolab « Versatronic »
6 Auvent de protection contre les intempéries en acier
inoxydable 1.4301
