Mise en service HMI-Advanced (IM4)
2 Réglage des fonctions et paramètres

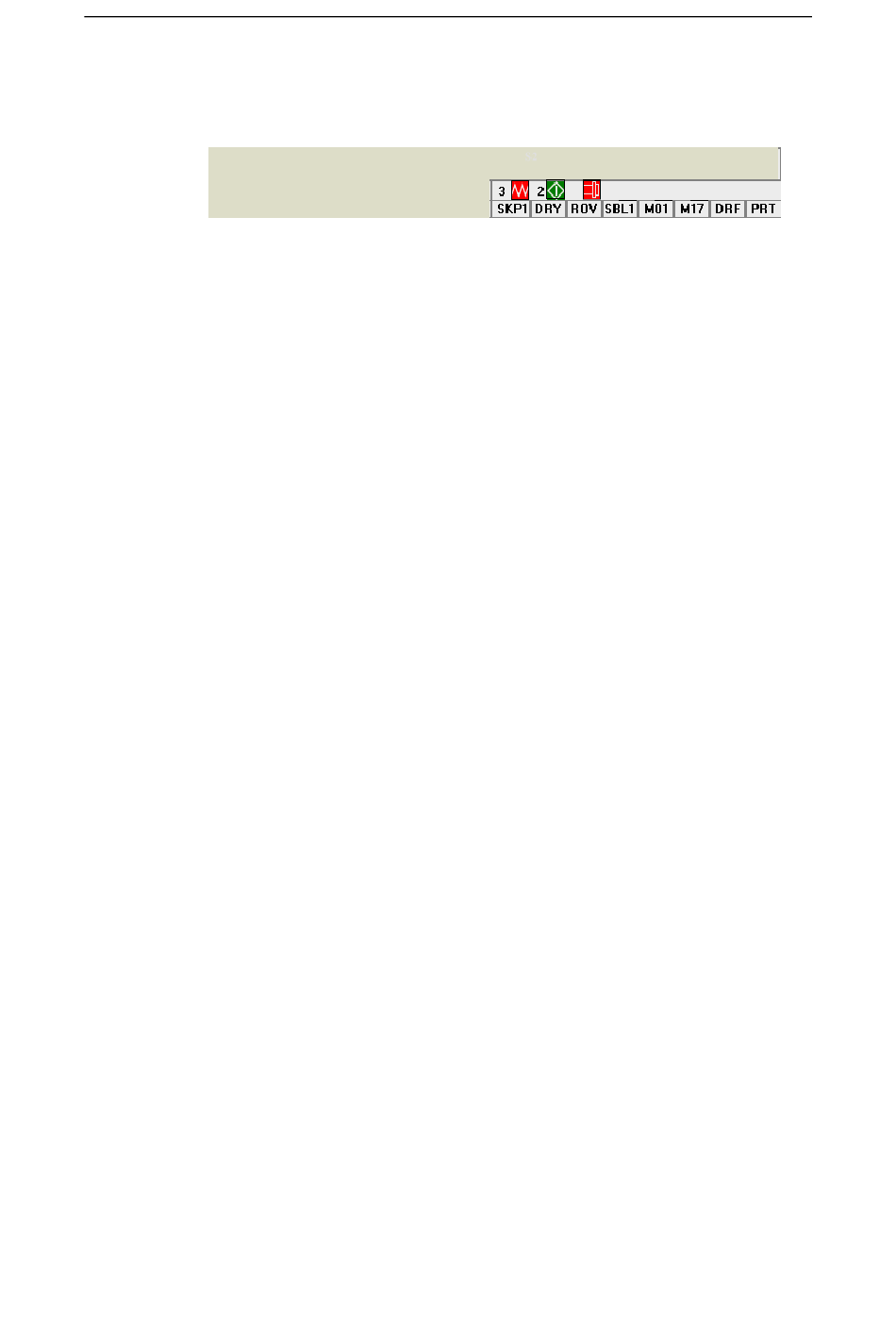

Dans la barre d'état du programme, on obtient l'affichage suivant :
Figure 2-3
Désactivation
L'affichage d'icônes ainsi configuré peut être désactivé si l'on utilise des affichages
d'état définis par l'utilisateur, conformément à la partie B. Il suffit pour cela de saisir
des entrées vides dans un fichier HEADER.INI spécifique à l'utilisateur (enregistré
dans un autre répertoire que HMI_ADV afin d'éviter son écrasement lors d'une
mise à jour du logiciel).
Exemple :
[Pos5]
SpindStat=<EMPTY>
Affichage d'état défini par l'utilisateur
En complément ou en remplacement des icônes disponibles, l'utilisateur peut
éditer via l'AP (DB x, DBB y) des pictogrammes correspondant à certains états de
machine.
Marche à suivre :
• Définir la correspondance entre pictogrammes et positions (1)
• Commander l'appel des pictogrammes par l'AP (2)
1. Dans le fichier HEADER.INI, à la section UserIcons, pour les descripteurs UI_0
à UI_31, saisissez le nom des icônes utilisateur et les positions
correspondantes.
[UserIcons]
UI_0= <Icon_00.bmp> , <Position>
...
UI_31= <Icon_31.bmp> , <Position>
USER_ICON_BASE = DBx.DBBy
Lorsqu'un pictogramme doit être affiché selon la convention définie ci-dessus, l'AP
met le bit correspondant à 1 dans le double mot.
IM4/2-30
; UI_0 :
; Icon_00.bmp :
; Position :
Continuation dans la section UserIcons :
DBx.DBBy :
SINUMERIK 840D sl/840D/840Di/810D MES HMI (IAM) - Édition 08/2005
S3
descripteur
nom de l'icône utilisateur (8 caractères.bmp)
position d'affichage (1 – 16)
double mot défini par l'utilisateur commandant
la sélection du pictogramme. Si un bit est mis
à 1 pour une icône utilisateur, il doit exister
une entrée UI_x correspondante pour que
l'icône s'affiche.
