Configuration De "Rcs Host-Embedded - Siemens SINUMERIK 840D sl Manuel De Mise En Service

08/2005
Avec l'arrivée des "Ping" sur le PC, l'adresse IP de la NCU 7x0 est connue et
maintenant l'application "Viewer" (mmcR.exe) peut être lancée sur un PC avec une
adresse IP de destination. Cette application fonctionne comme client. Ce PC
distant sert à la contrôle-commande de la machine.
Le transfert de fichiers entre le PC distant et la machine est géré par les "lecteurs
logiques" (voir chapitre 3 : Fonctionnement en réseau avec HMI-Embedded).

4.17.1 Configuration de "RCS Host-Embedded"

Adaptation de NCU 7x0 au routeur (réseau RPV)
NCU 7x0 (interface Ethernet X130) et routeur sont reliés par un câble Ethernet.
Si la NCU 7x0 se trouve déjà dans le réseau, sauvegardez la configuration de
réseau actuelle.
Procédure d'adaptation de la configuration de réseau de la NCU 7x0 à la
configuration de l'interface Ethernet du routeur :
Démarrez la machine, appuyez sur les touches logicielles "MS" -> "HMI" -> "Config.
rés." Et saisissez les données suivantes :

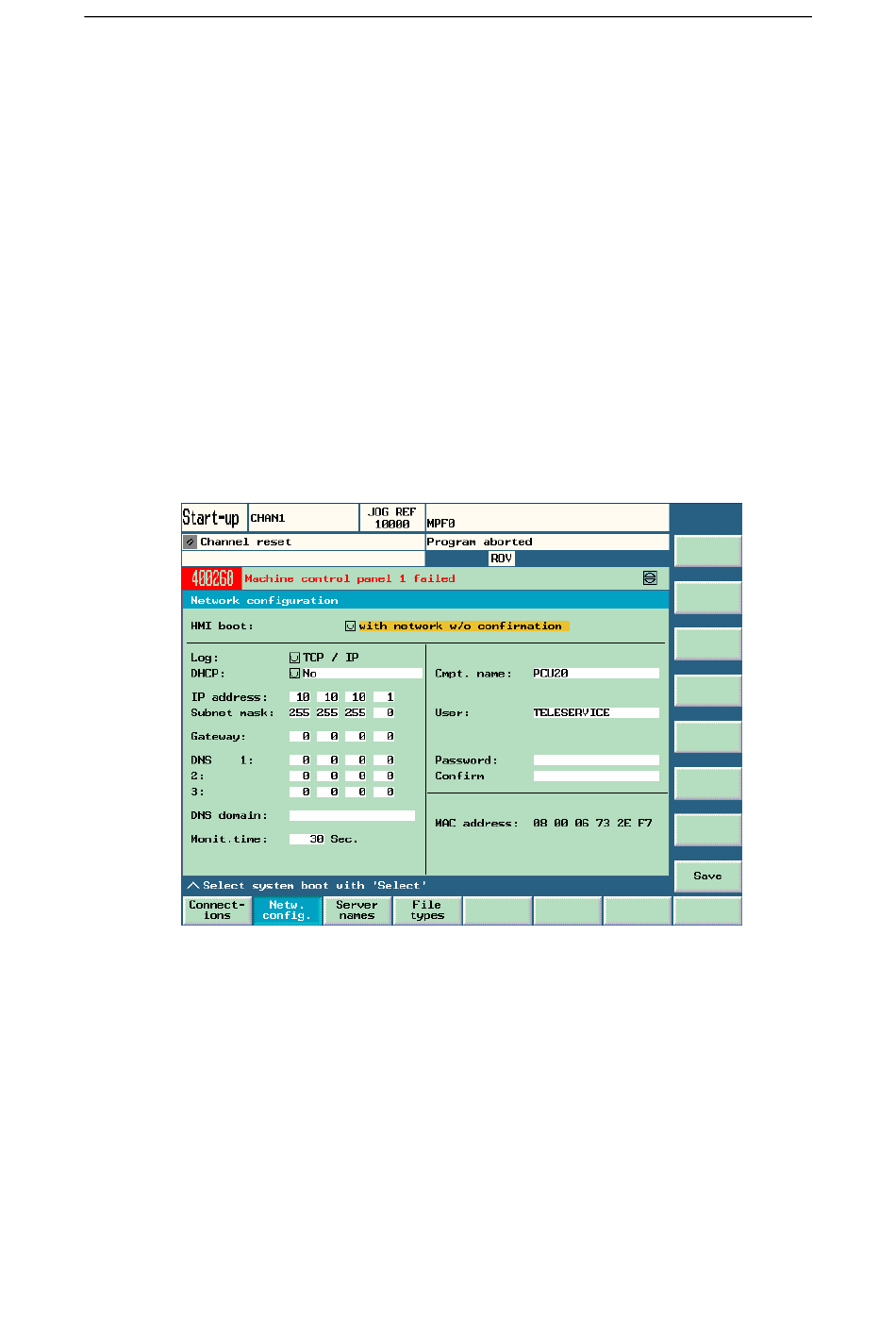

Figure 4-7 : Configuration de l'interface Ethernet "Routeur-NCU 7x0"
Les entrées
•
Adresse IP
•
Subnet Mask
•
Gateway
sont déjà définies par la configuration du routeur et se trouvent ici à titre d'exemple.
Appuyez sur la touche logicielle "Sauvegarde" pour redémarrer la NCU 7x0.
