Lancement Du Télédiagnostic - Siemens SINUMERIK 840D sl Manuel De Mise En Service

08/2005
Si vous sauvegardez le paramétrage avec "OK", vous obtenez dans la fenêtre
suivante le dialogue :
"The port-number has been stored.
Please, restart your application."
Appuyez à nouveau sur "OK" pour effectuer un redémarrage.
4.17.3 Lancement du télédiagnostic
NCU 7x0 (Host)
Activez le "RCS Host-Embedded" du groupe fonctionnel "Diagnostic" avec les
touches logicielles "Télédiagnostic" et "Démarrage".
Des messages d'état informent de l'état en cours.
Lorsque la liaison au PC distant est établie, la NCU 7x0 attend que l'application
"viewer" (mmcR.exe) soit démarrée sur le PC distant et que la communication soit
activée pour l'échange de données.
Le message : "Le serveur ping répond" s'affiche.
Cette communication s'effectue par le port pour télédiagnostic (numéro de port
standard 5800).
Lorsque le message "Communication en cours" s'affiche, la commande de la
machine est possible à partir du PC distant.
PC distant (Viewer)
Le visualiseur RCS est soit directement appelé par le menu de démarrage, soit
lancé par un double-clic sur le fichier "mmcR.exe".
Lorsqu'un serveur ping est en service, alors le PC distant connaît l'adresse IP
de la NCU 7x0 (interface Ethernet X130) à la première occurrence de "ping"
(par ex. : 147.54.235.46).
Si aucun serveur ping n'est présent, vos devez saisir cette adresse manuellement.

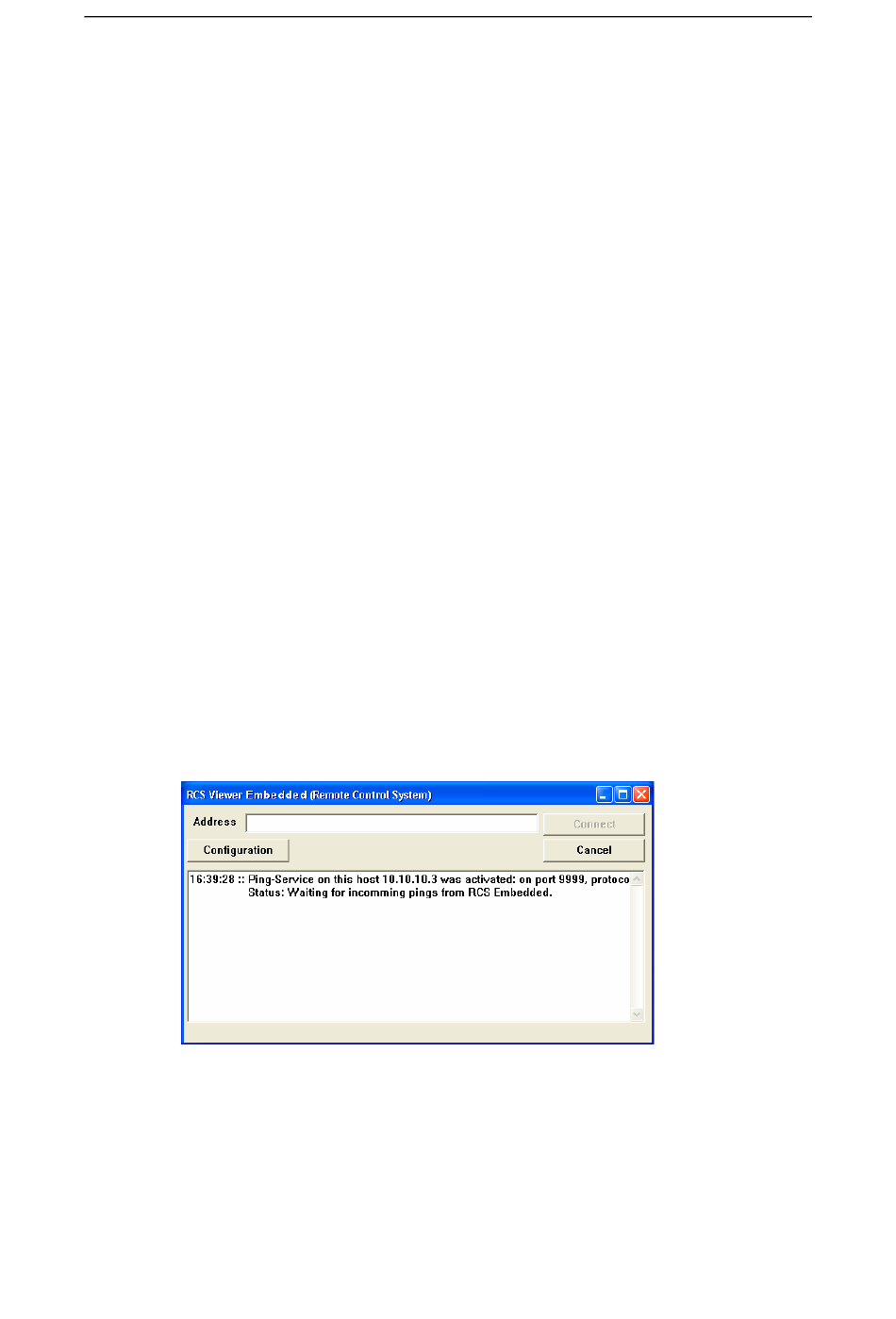

Figure 4-11 : le visualiseur RCS attend l'arrivée de "pings"
Le bouton "Connect" active la liaison à la machine via le port pour télédiagnostic.
Dans le champ au-dessous, des messages d'état appropriés sortent. Le dialogue
s'affiche ensuite en plus petit et l'interface HMI-Embedded apparaît à l'écran.
© Siemens AG 2005 All Rights Reserved
SINUMERIK 840D sl/840D/840Di/810D MES HMI (IAM) - Édition 08/2005
Mise en service HMI-Embedded (IM2)
4 Fonctions/Paramétrage
IM2/4-73
