1. Présentation de systéme

1.1.1 La gamme d'appareils pour le SPC200

Festo P.BE−SPC200−FR fr 0503c

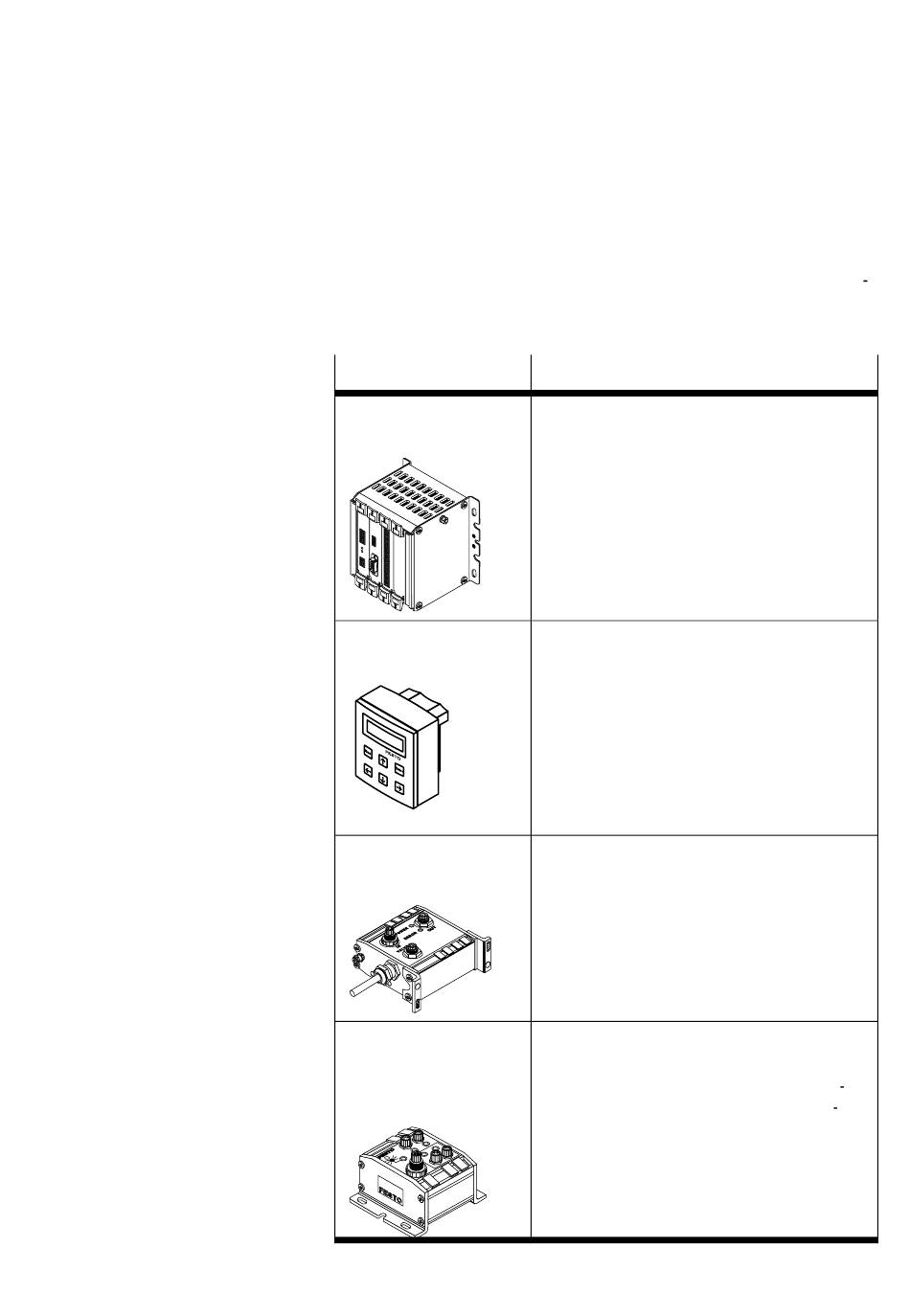

La gamme d'appareils pour le SPC 200 comprend les compo
sants suivants :
Composants
SPC200
type SPC200−...−...
Pupitre de commande
type SPC200−MMI−1...
Interface d'axe
type SPC−AIF−...
Module d'E/S
fonctionnel (en option)
type SPC−FIO−2E/2A−M8
Fonction
Le SPC200 est monté dans un rack. Les
autres cartes nécessaires pour le système
de positionnement peuvent également
être installées dans ce rack.
Il possède 6 touches qui permettent
d'appeler toutes les fonctions en suivant
les menus.
Le pupitre de commande type
SPC200−MMI−1 peut être directement
branché sur le SPC200.
Le pupitre de commande type
SPC200−MMI−1F est prévu pour être
monté sur la face avant.
L'interface d'axe établit la liaison entre les
composants des axes pneumatiques et le
SPC200. Elle réceptionne les valeurs
relevées par le système de mesure, les
transmet au SPC200 et délivre le signal
réglant pour le distributeur proportionnel.
Permet de disposer au niveau de l'axe de
2 entrées/sorties pour raccorder capteurs
ou actionneurs. Ces capteurs ou action
neurs apportent des fonctions complé
mentaires, comme par exemple le serrage,
le levage, l'abaissement et la rotation.
1−5
