Festo SPC200 Manuel Électronique page 472

C. Annexe technique
+24 V
1
2
0 V
1
Alimentation des capteurs par la
branche IFA
2
SPC−FIO−..., entrée 1.0 ou 1.1
3
Isolation galvanique

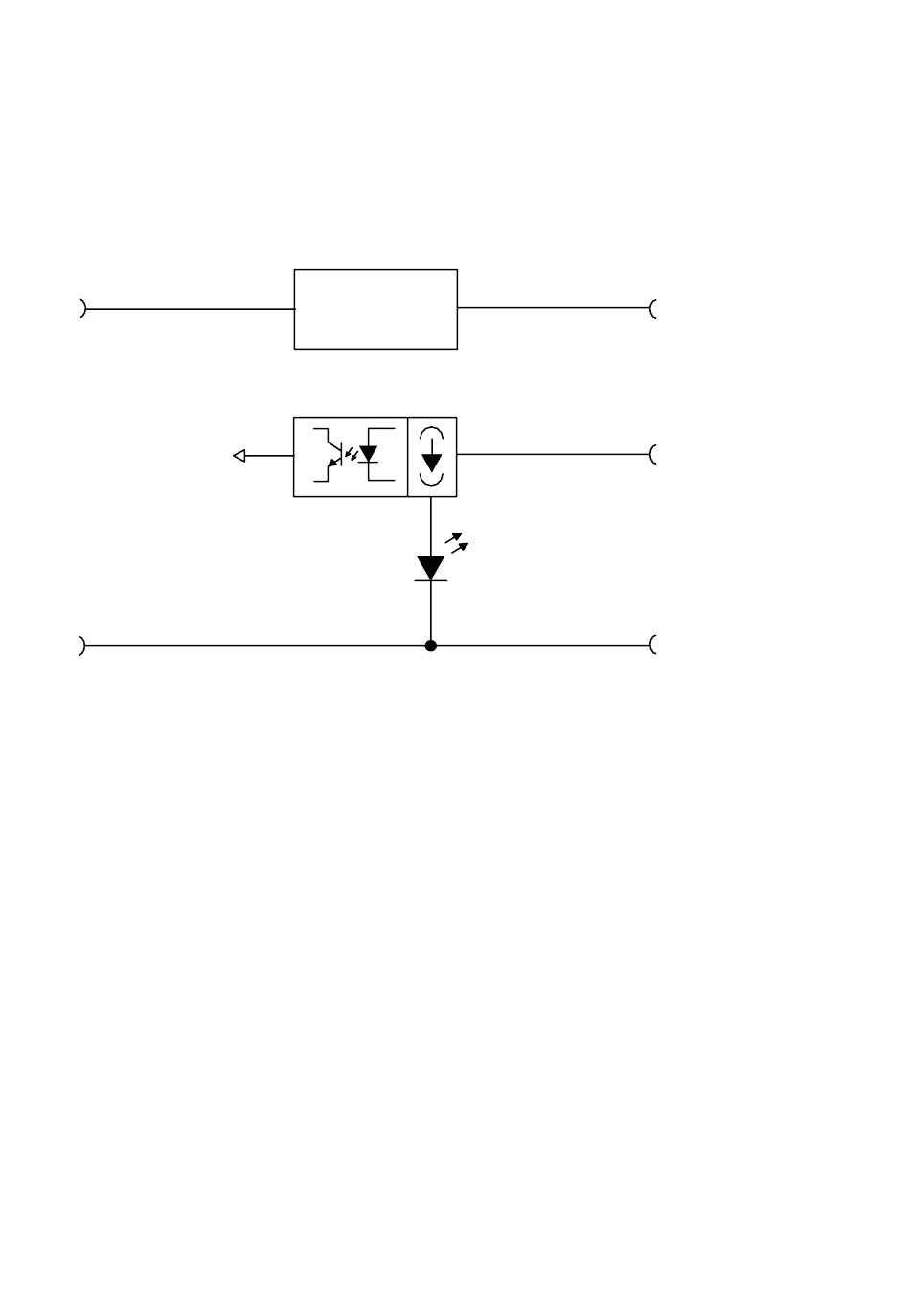

Fig. C/11 : Structure interne du SPC−FIO−2E/2A (entrées PNP)
C−20
Structure interne du type SPC−FIO−2E/2A (entrées PNP)
4
3
4
5
5
Diagnostic (courts−circuits, surcharges
et protection contre l'inversion de
polarité)
LED verte
Festo P.BE−SPC200−FR fr 0503c
Broche 1
Broche 4
Broche 3
