28/42 Bosch Rexroth AG
1. Na caixa protetora da HQ 1/O,
abra as entradas para as
correias de acionamento para a
BS 1... .
2. Instale por baixo a caixa
protetora sobre a HQ 1/O.
3. Pendure a lingueta traseira na
ranhura da via ST 1.
4. Aparafuse a lingueta dianteira
no perfi l de via de forma que a
caixa protetora ainda possa ser
deslocada.
5. Alinhe a caixa protetora de
forma que a HQ 1/O não
encoste na caixa protetora
quando subir ou descer. Aperte
bem os parafusos.
6. Monte a chapa de cobertura
(N) do módulo com o parafuso
cilíndrico M4x6 (O).

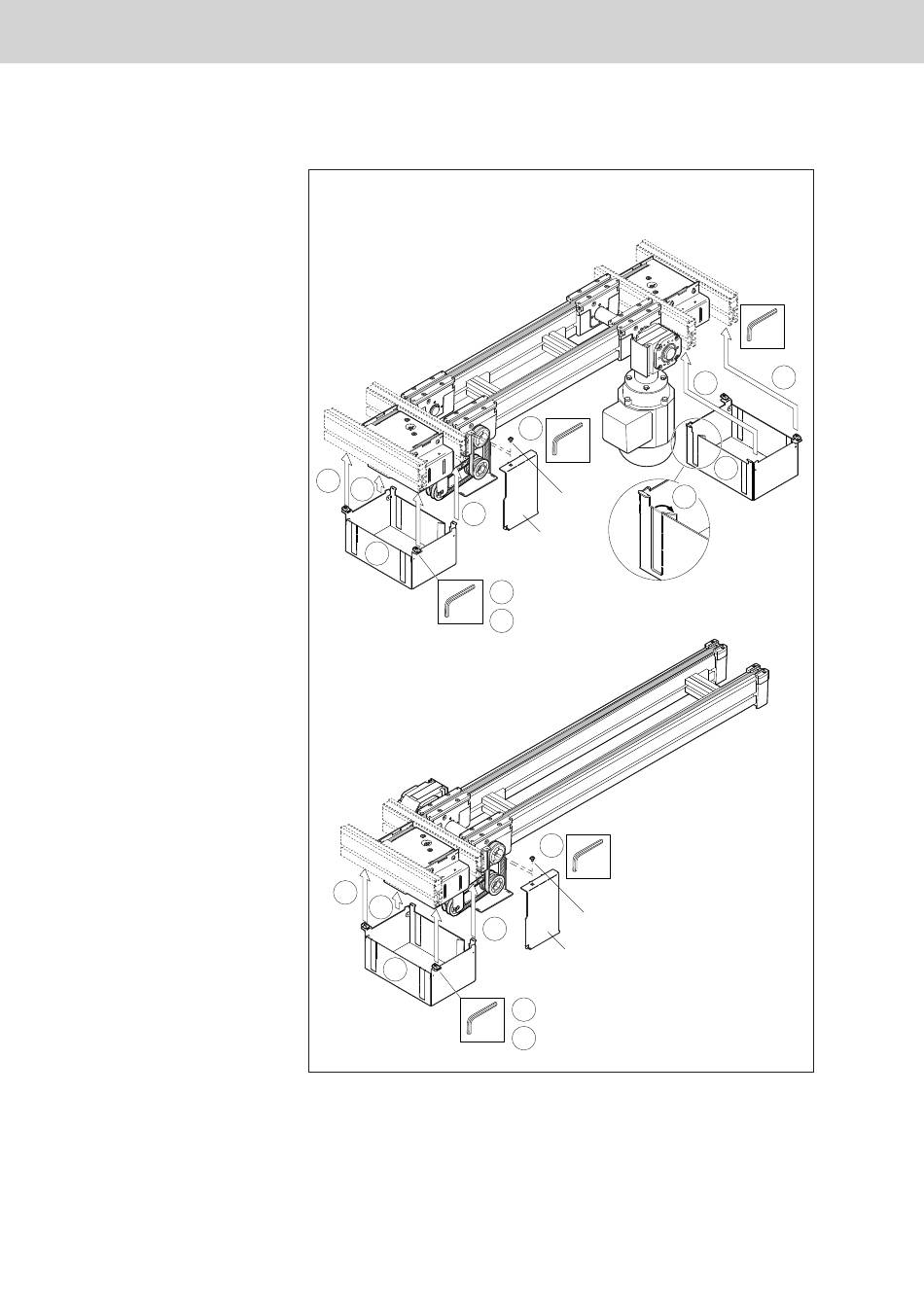

6.15 Montar os dispositivos de segurança
EQ 1/T
4
2
3
1
SW3
M = 10Nm
D
EQ 1/TE
4
2
1
SW3
M = 10Nm
D
Fig. 13 Montar os dispositivos de segurança
TS 1 | 3 842 539 953/2013-07
6
SW2,5
M = 2,5Nm
D
O
N
5
4
4
SW2,5
M = 2,5Nm
D
O
2a
N
4
5
SW2,5
M = 10Nm
D
4
3
1
1
539 953-12
