1. Retire a chapa de cobertura do
módulo de acionamento.
2. Retire a correia dentada de
acionamento (F).
Faça a montagem da correia
dentada de acionamento e dos
dispositivos de segurança na ordem
inversa. Tensione a correia dentada
de acionamento (F) deslocando
o rolo de desvio no furo longo da
placa de suporte.
9.4.4 Módulo de acionamento: trocar correia dentada de
acionamento

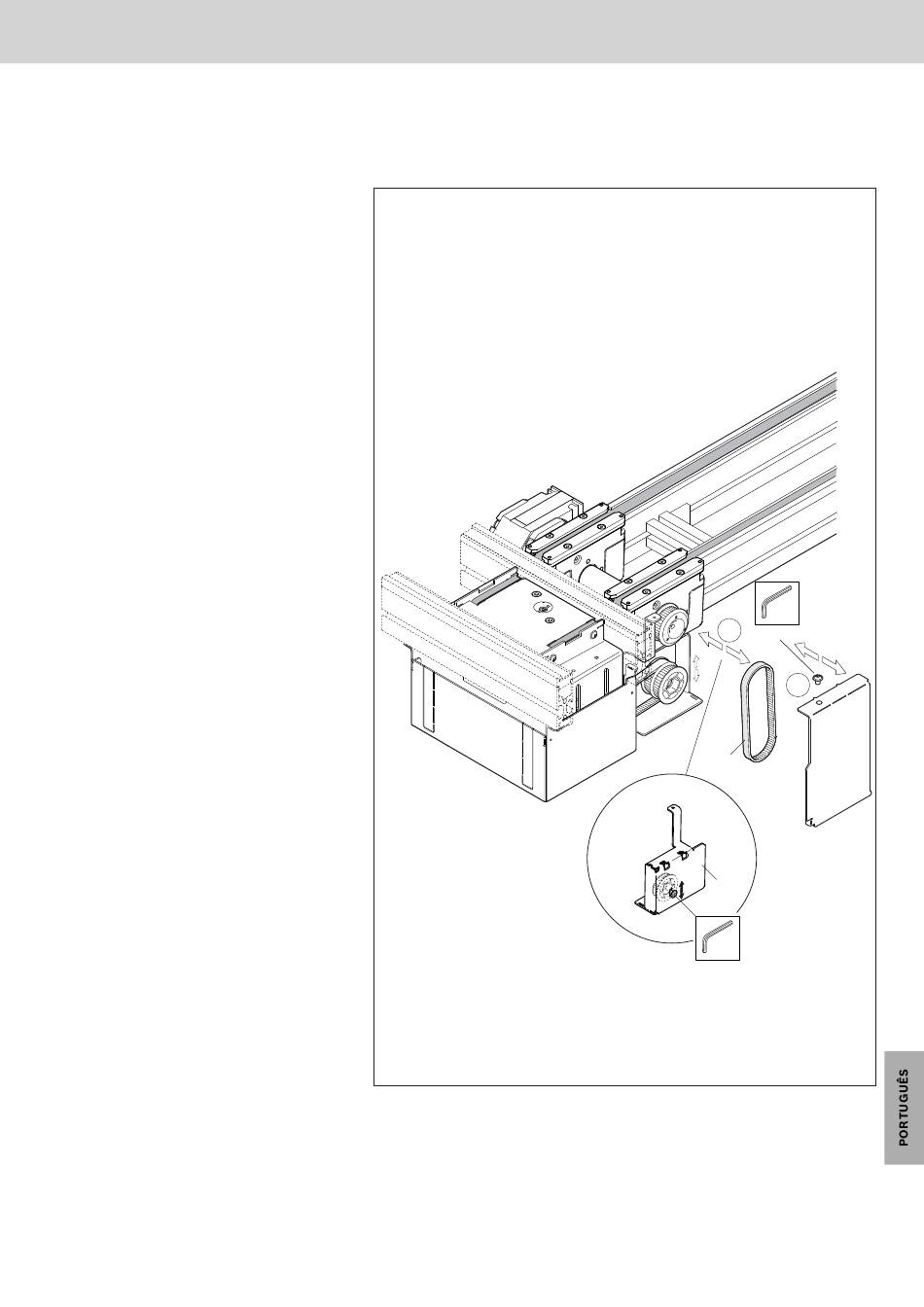

Fig. 15 Módulo de acionamento: trocar correia dentada de acionamento
