20/42 Bosch Rexroth AG
9. Introduza a placa de suporte
pré-montada (veja a Fig. 5 na
página 18) com a combinação
de furos longos no parafuso
cilíndrico M4x10 (veja a Fig. 5
na página 18) exposto embaixo
no cabeçote de acionamento,
ou de desvio.
10. Trave a placa de suporte para
a esquerda e aparafuse-a com
os parafusos cilíndricos pré-
montados M4x10 (M).
9
SW2,5
M = 2,5Nm
D

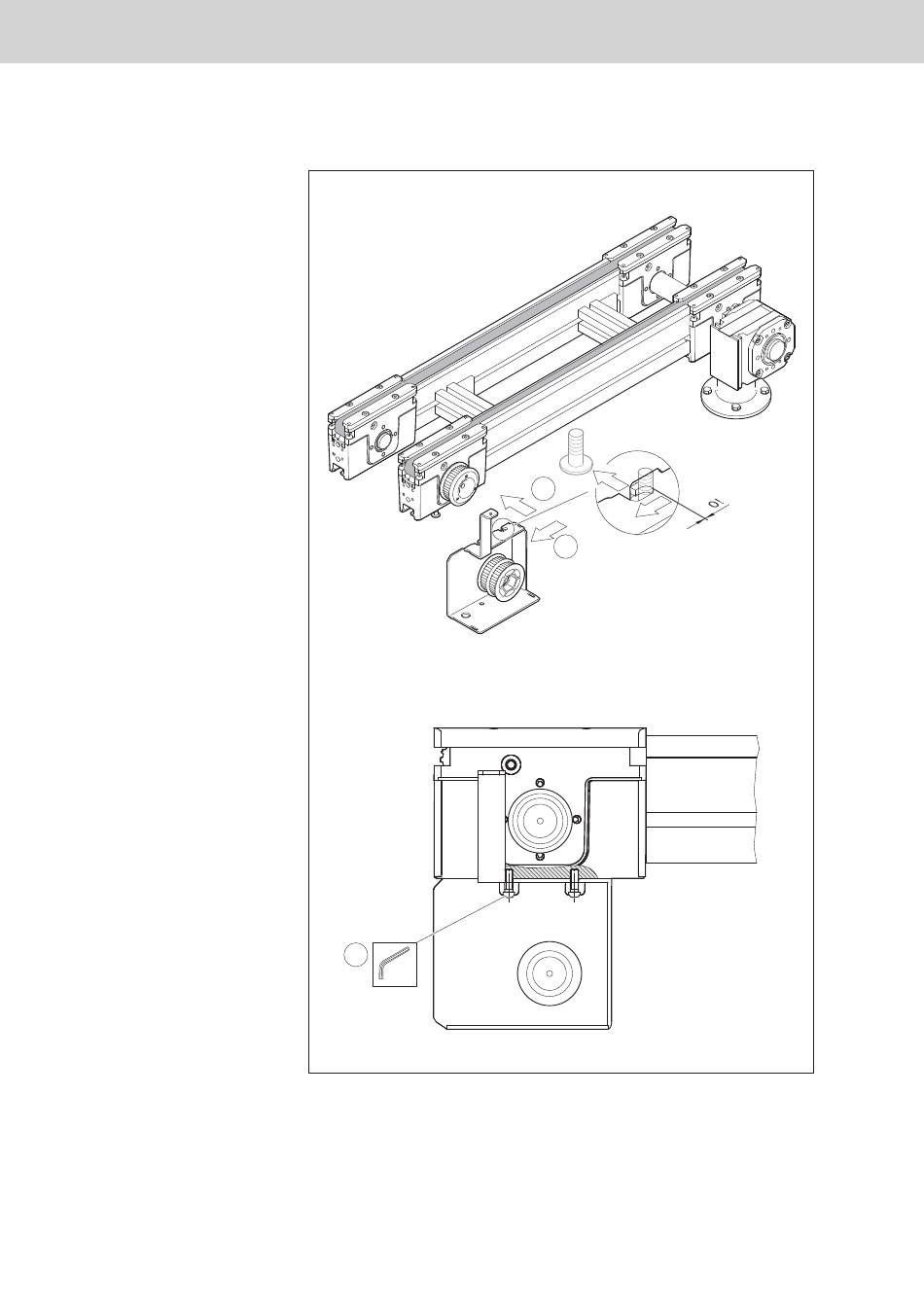

Fig. 7 Montar o módulo na via de esteira BS 1/T (3/3)
TS 1 | 3 842 539 953/2013-07
8
9
539 953-06
