38/42 Bosch Rexroth AG
Per una rappresentazione più chiara
è stato smontato il fermo (Z). Per
sostituire la cinghia di trasmissione
dentata ciò non è necessario.
1. Rimuovere la lamiera di
copertura del set di montaggio
per l'azionamento.
2. Togliere la cinghia di
trasmissione dentata (F).
3. Rimuovere la scatola di
protezione della HQ 1/O.
4. Scaricare il dispositivo di
tensione sull'unità di svincolo
premendo in direzione del
tratto trasversale. Togliere la
cinghia di trasmissione dentata
(E) dell'unità di svincolo.
Rilasciare con cautela il
dispositivo di tensione.
5. Svitare le viti del dispositivo di
tensione di 2 giri.
6. Togliere la cinghia di trasporto
dentata (P) dalle ruote dentate.
Estrarre con rotazione l'asse
motore dal supporto e sostituire
la cinghia di trasmissione
dentata (E).
7. Solo in caso di necessità
sostituire la ruota dentata.
Avvitare la vite solo fi no a
quando è possibile alloggiare
l'asse motore sul suo supporto.
Montare l'asse motore, la cinghia
di trasporto dentata (P), le cinghie
di trasmissione dentate (E + F)
ed i dispositivi di protezione in
sequenza inversa.
Tendere la cinghia di trasmissione
dentata (F) spostando il rullo di
rinvio nell'asola della piastra di
supporto.
9.4.5 Sostituzione della cinghia di trasmissione dentata
dell'unità di svincolo
P
7
6
E
3

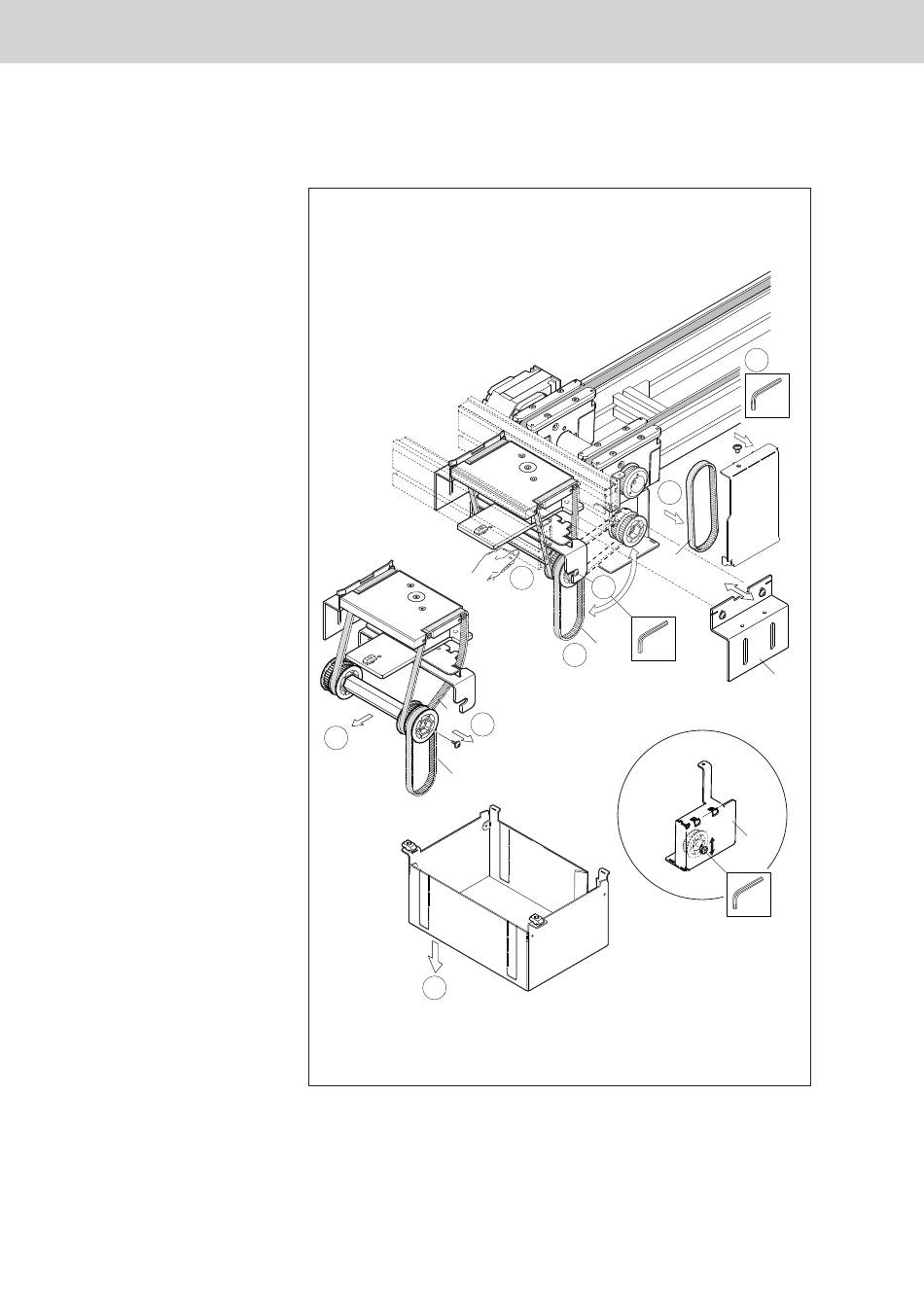

Fig. 16 Sostituzione della cinghia di trasmissione dentata dell'unità di svincolo
TS 1 | 3 842 539 953/2013-07
2
F
4
5
E
4
SW3
M = 5Nm
D
1
SW2,5
M = 2,5Nm
D
Z
M
SW3
M = 2,5Nm
D
539 953-16
