3 842 539 953/2013-07 | TS 1
1. Monte o kit de fi xação no
cabeçote de acionamento e
desvio.
Dica de montagem:
Posicione as porcas

retangulares (Y) já na direção
longitudinal da via.
2. Retire a tampa amarela (X) da
árvore do novo motor.
Lubrifi que a árvore do motor.
Por favor, observe:
• As superfícies planas no motor e
na engrenagem devem estar em
perfeitas condições.
• O cubo da engrenagem já é
fornecido lubrifi cado com
"Antiseize".
• Não incline o motor, mantenha
espaço livre sufi ciente para a
montagem do motor.
• Coloque o motor em posição
correta (caixa de bornes!) e
introduza o motor na engrenagem.
Se o motor não estiver em
posição correta, NÃO o desloque.
Separe o motor da engrenagem e
coloque-o novamente.
3. Monte o motor.
6.9 Montar o módulo e o motor na via de esteira
Y
1
3 842 530 095

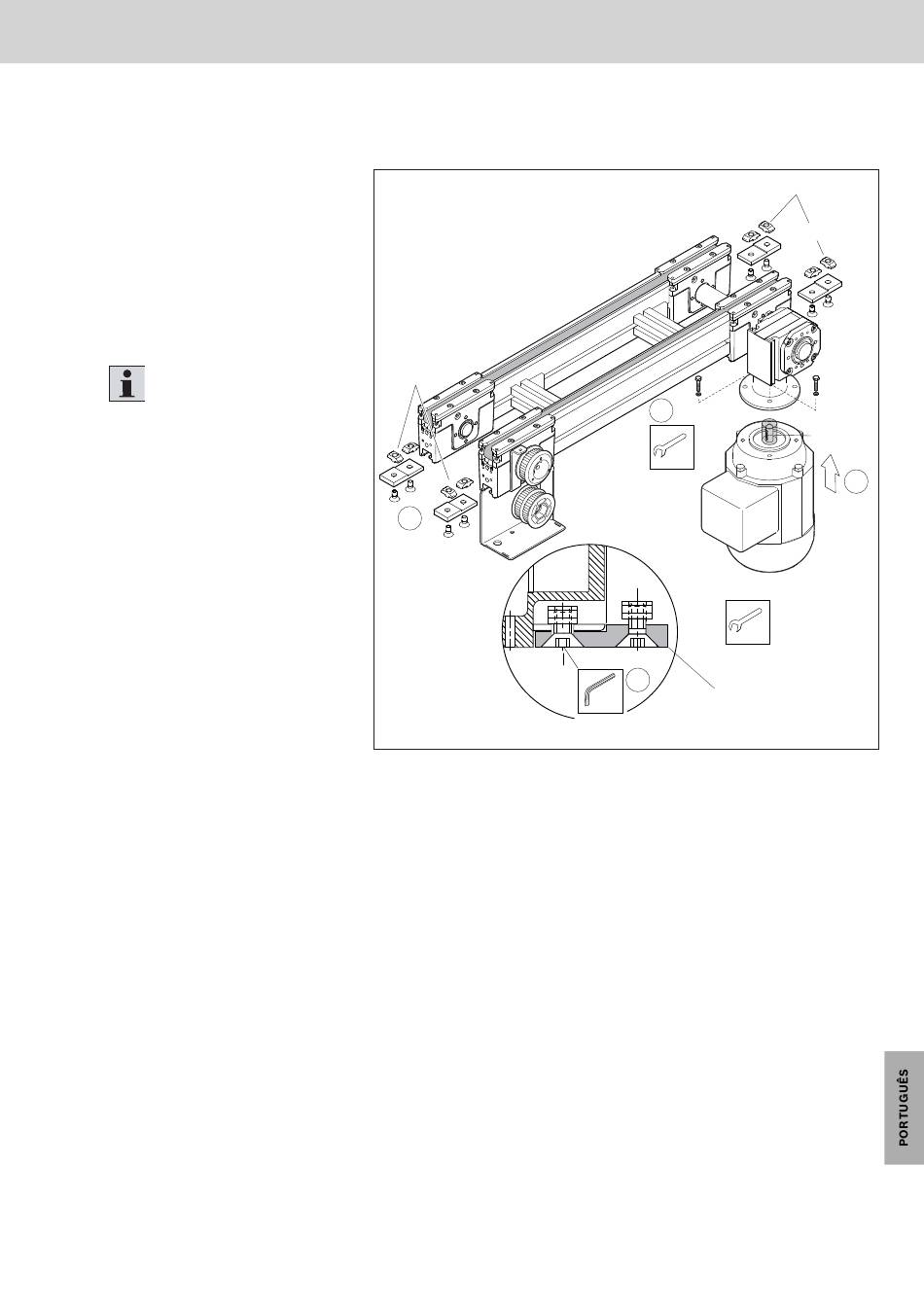

Fig. 8 Montar o módulo e o motor na via de esteira
Bosch Rexroth AG
3
(4x)
SW8
M = 5Nm
D
SW8
M = 10Nm
D
1
3 842 530 095
SW6
M = 10Nm
D
21/42
Y
3 842 530 095
X
2
539 953-07
