Bosch Rexroth EQ 1/T Mode D'emploi page 145

3 842 539 953/2013-07 | TS 1
6. Inserire l'albero esagonale (J)
nel mozzo della testa motrice o
della testata di rinvio.
Inserire la ruota dentata (K)
sull'albero esagonale.
7. Collocare dall'interno il dado
esagonale M5/SW13 (L) sulla
testata di rinvio. Avvitare
l'albero esagonale (J), la
ruota dentata (K) ed il dado
esagonale M5/SW13 (L) con
una vite brugola M5x40 (G).
Chiudere il mozzo della testata
di rinvio con il tappo fi lettato.
8. Avvitare sulla testa motrice
l'albero esagonale (J), la
ruota dentata (K) e l'innesto
esagonale con una vite con
fi lettatura scanalata Ejot
K50x40 (H).
Il dado M5/SW13 non è
necessario.
A
J
6
A - B
L
6
J
6
SW4

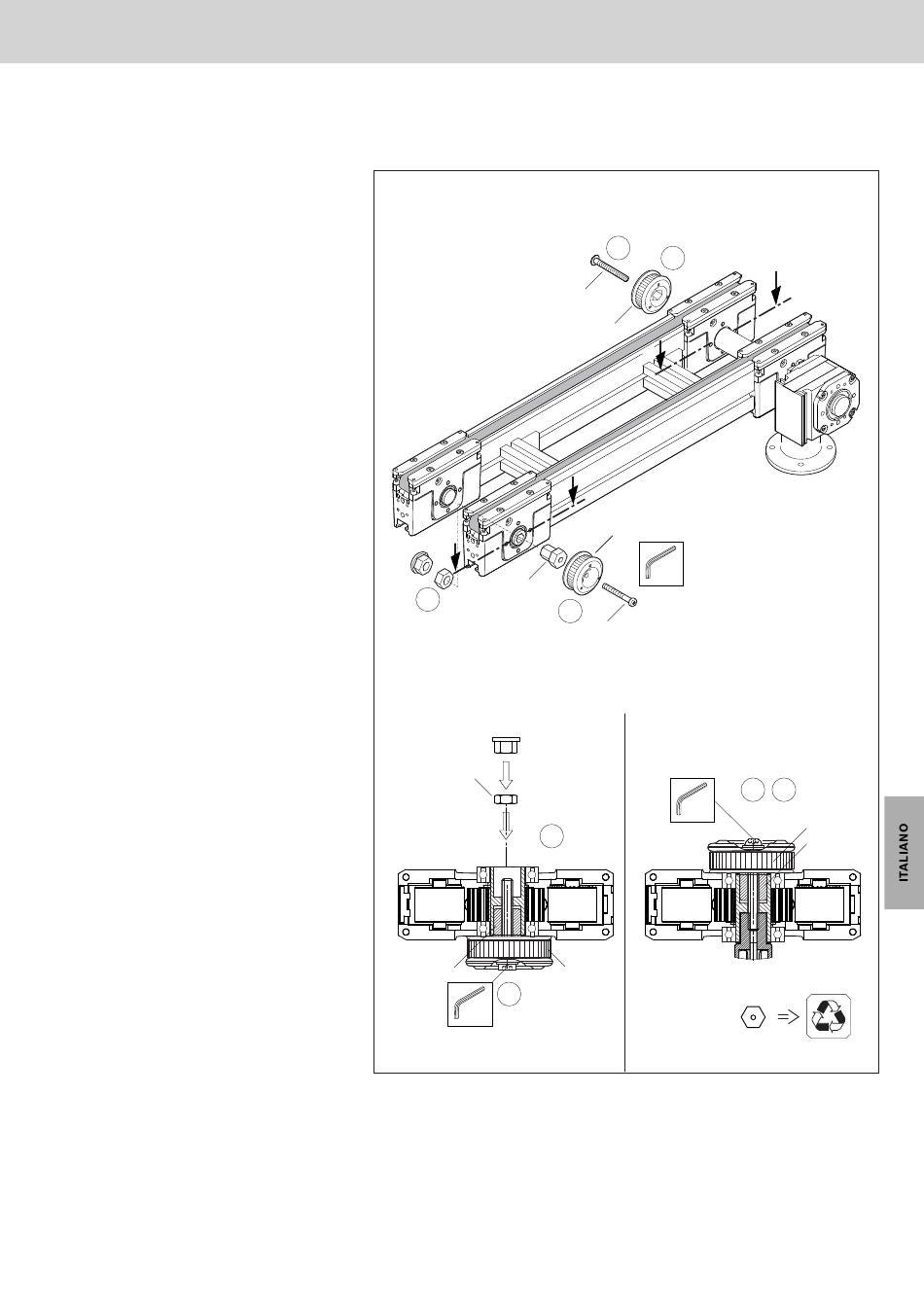

Fig. 6 Applicazione del set di montaggio sul tratto a nastro BS 1/T (2/3)
Bosch Rexroth AG
7
5
H
K
C
B
K K
SW4
M = 5Nm
D
5
G
C - D
SW3
M = 2,5Nm
D
K
19/42
D
4 7
K
J
L
539 953-05
