16/42 Bosch Rexroth AG
1 2
SW13
M = 20Nm
D
SW5
M = 8Nm
D
PZ2 PH3
gleitmo 585 K Anti-Seize
Loctite 243 Loctite 601
1 2 3
A B C X
6.6 Notwendiges Zubehör
• Zwei Drosselrückschlagventile M5 zur Zuluftdrosselung.
• Anschlagleiste für WT 1, 3 842 513 396
6.7

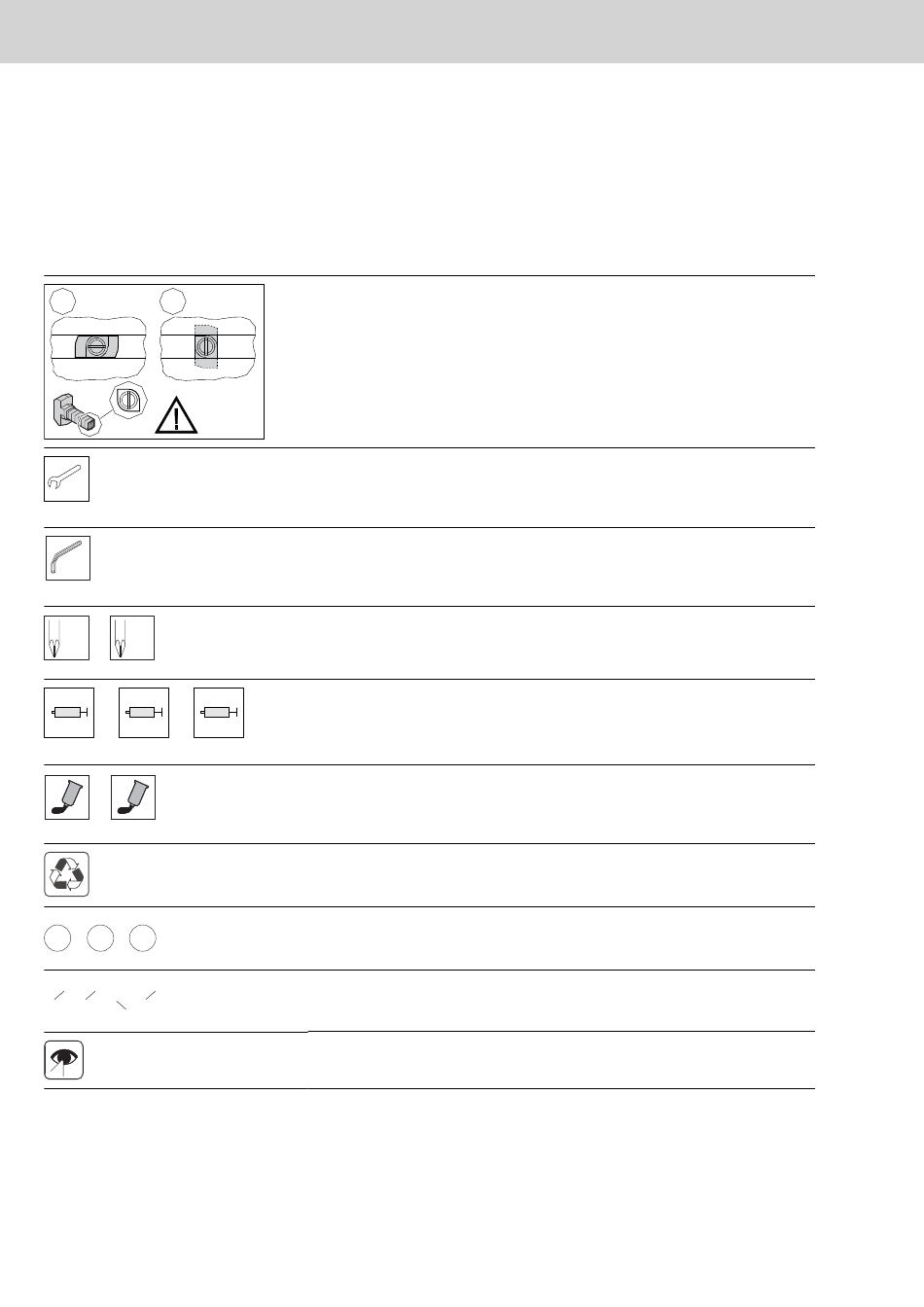

Verwendete Symbole

Verbindung mit Hammerschraube und Bundmutter.
Achten Sie beim Einsetzen und Festdrehen auf die korrekte Lage des
Hammerkopfes in der Nut. Die Kerbe im Schraubenende zeigt die
Orientierung des Hammerkopfes an.
1 = Einsetzlage der Hammerschraube in die Nut
2 = Klemmlage der Hammerschraube in der Nut
Maximales Anzugsdrehmoment: 25 Nm
Schlüssel für Sechskantschraube
SW = Schlüsselweite ... mm
M = erforderliches Anzugsmoment ... Nm
D
Schlüssel für Innensechskantschraube
SW = Schlüsselweite ... mm
M = erforderliches Anzugsmoment ... Nm
D
Schraubendreher für Kreuzschlitz
PZ ... = Pozidriv-Kreuzschlitz, Größe ...
PH ... = Phillips-Kreuzschlitz, Größe ...
Fetten Sie / Fetten Sie mit bestimmtem Schmierfett:
• gleitmo 585 K: gleitmo 585 K, www.fuchs-lubritech.com
• Anti-Seize: Food Grade Anti-Seize/Loctite 8014, www.henkel.com
Sichern Sie die Schrauben mit:
• Loctite 243: mittelfest (wieder lösbar), www.loctite.de
• Loctite 601: hochfest verklebt (nicht mehr lösbar), www.loctite.de
Die gekennzeichneten Teile sind für die beschriebene Montagesituation
nicht erforderlich. Entsorgen Sie die Teile oder verwenden sie anderweitig.
Reihenfolge der Montageschritte in Grafi ken.
Die Ziffern entsprechen der Reihenfolge der Montageschritte,
entsprechend den Handlungsanweisungen des begleitenden Textes.
Bezeichnung von Bauteilen in Grafi ken.
Die Buchstaben kennzeichnen die im begleitenden Text erwähnten Bauteile.
Detailansicht aus einer anderen Blickrichtung,
zum Beispiel auf die Rückseite oder Unterseite des Produkts.
TS 1 | 3 842 539 953/2013-07
