6. Stecken Sie die Sechskantwelle
(J) in die Nabe des Antriebs-
oder Umlenkkopfs.
Stecken Sie das Zahnriemenrad
(K) auf die Sechskantwelle.
7. Legen sie am Umlenkkopf von
innen die Sechskantmutter M5/
SW13 (L) ein. Verschrauben
Sie die Sechs kant welle (J),
das Zahn riemen rad (K) und
die Sechs kantmutter M5/
SW13 (L) mit einer Innen-
sechskantschraube M5x40
(G). Verschließen Sie die Nabe
des Umlenkkopfs mit dem
Verschlussstopfen.
8. Verschrauben Sie am Antriebs-
kopf die Sechs kant welle (J),
das Zahn riemen rad (K) und die
Sechskant-Kupplung mit einer
Gewindefurchschraube Ejot
K50x40 (H).
Die Mutter M5/SW13 wird hier
nicht benötigt.
A
J
6
A - B
L
6
J
6
SW4

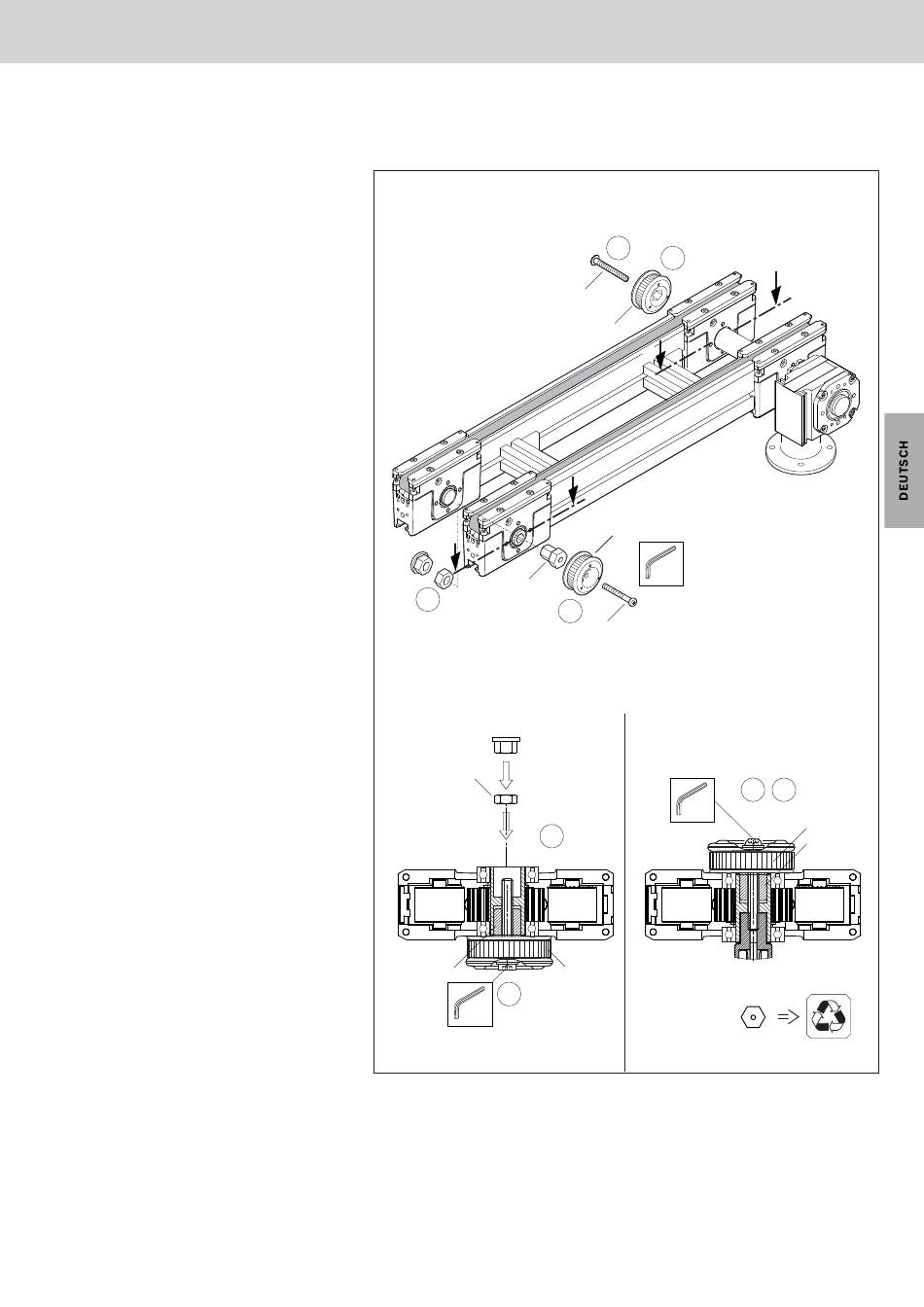

Fig. 6 Anbausatz an Bandstrecke BS 1/T montieren (2/3)
Bosch Rexroth AG
7
5
H
K
C
B
K K
SW4
M = 5Nm
D
5
G
C - D
SW3
M = 2,5Nm
D
K
