36/42 Bosch Rexroth AG
1. Retire la chapa de cobertura
del juego de montaje de
accionamiento.
2. Extraiga la correa dentada de
accionamiento (F).
3. Retire la caja de protección de
la HQ 1/O.
4. Descargue el dispositivo
de tensión en la unidad
de elevación y transporte
transversal presionando en la
dirección del tramo transversal.
Extraiga la correa dentada de
accionamiento (E) de la unidad
de elevación y transporte
transversal. Suelte el dispositivo
de tensión con cuidado.
El cambio de las correas dentadas
de transporte del tramo de cinta
está descrito en las instrucciones
de montaje
• 3 842 522 488 (BS 1)
• 3 842 522 489 (BS 1/T)
Monte la correa dentada de
accionamiento y los dispositivos de
seguridad en orden inverso.
Tense la correa dentada de
accionamiento (F) desplazando el
rodillo de desviación en el agujero
alargado de la placa de sujeción.
9.4.3 Tramo de cinta: cambio de la correa dentada de
transporte
4
3
E
4
3
E

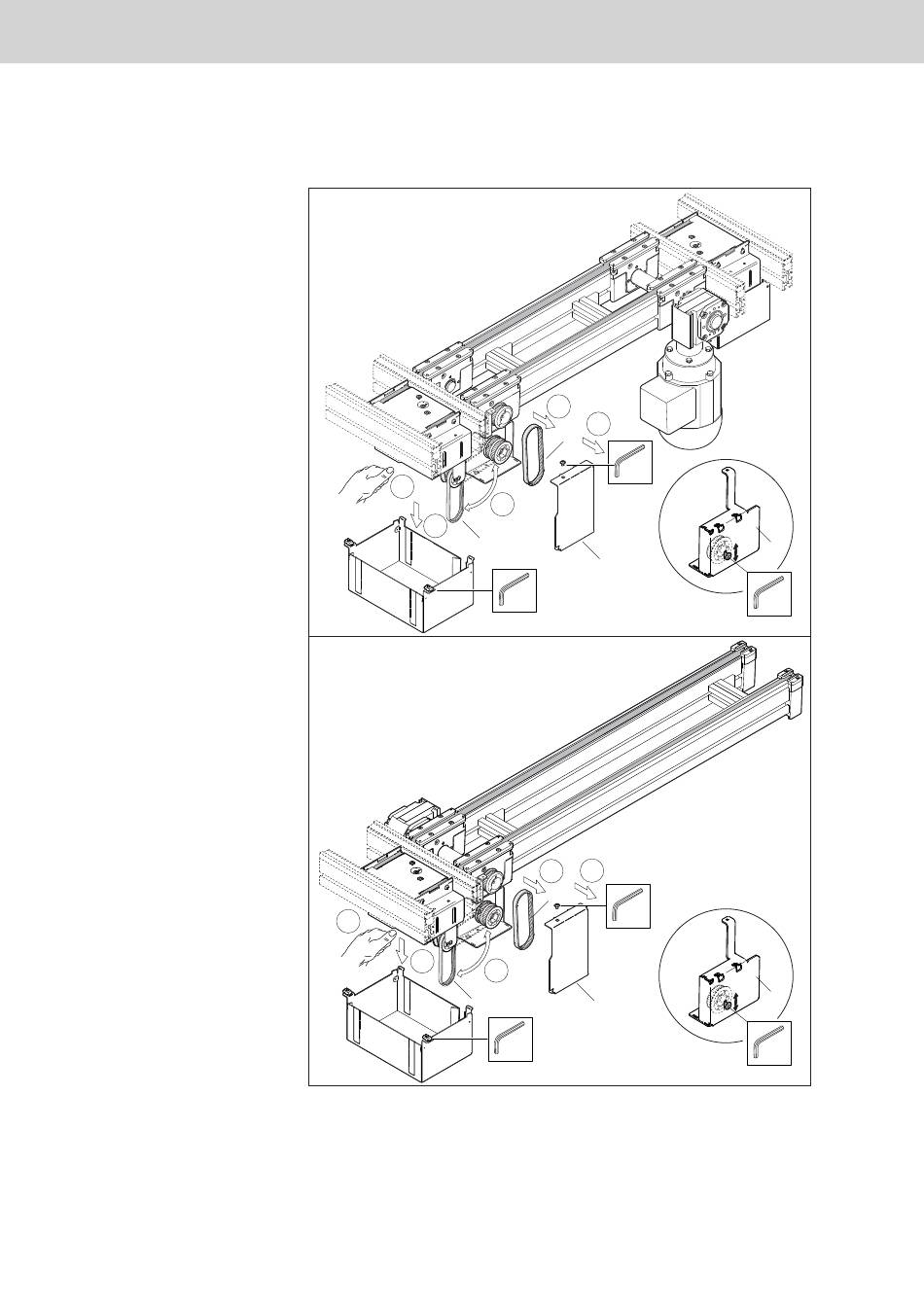

Fig. 14 Tramo de cinta: cambio de la correa dentada de transporte
TS 1 | 3 842 539 953/2013-07
2
1
F
SW2,5
M = 2,5Nm
D
4
N
SW3
M = 10Nm
D
1
2
F
SW2,5
M = 10Nm
D
4
N
SW3
M = 10Nm
D
M
SW3
M = 2,5Nm
D
M
SW3
M = 2,5Nm
D
539 953-14
