20/42 Bosch Rexroth AG
9. Insérez la plaque de maintien
prémontée (voir Fig. 5 à la
page 18) avec la combinaison
de trou oblong dans les vis
à tête cylindrique M4x10
dépassant du bas de la tête
d'entraînement ou de renvoi
(voir Fig. 5 à la page 18).
10. Encliquetez la plaque de
maintien sur la gauche et
fi xez-la aux vis à tête cylindrique
M4x10 (M) prémontées.
9
SW2,5
M = 2,5Nm
D

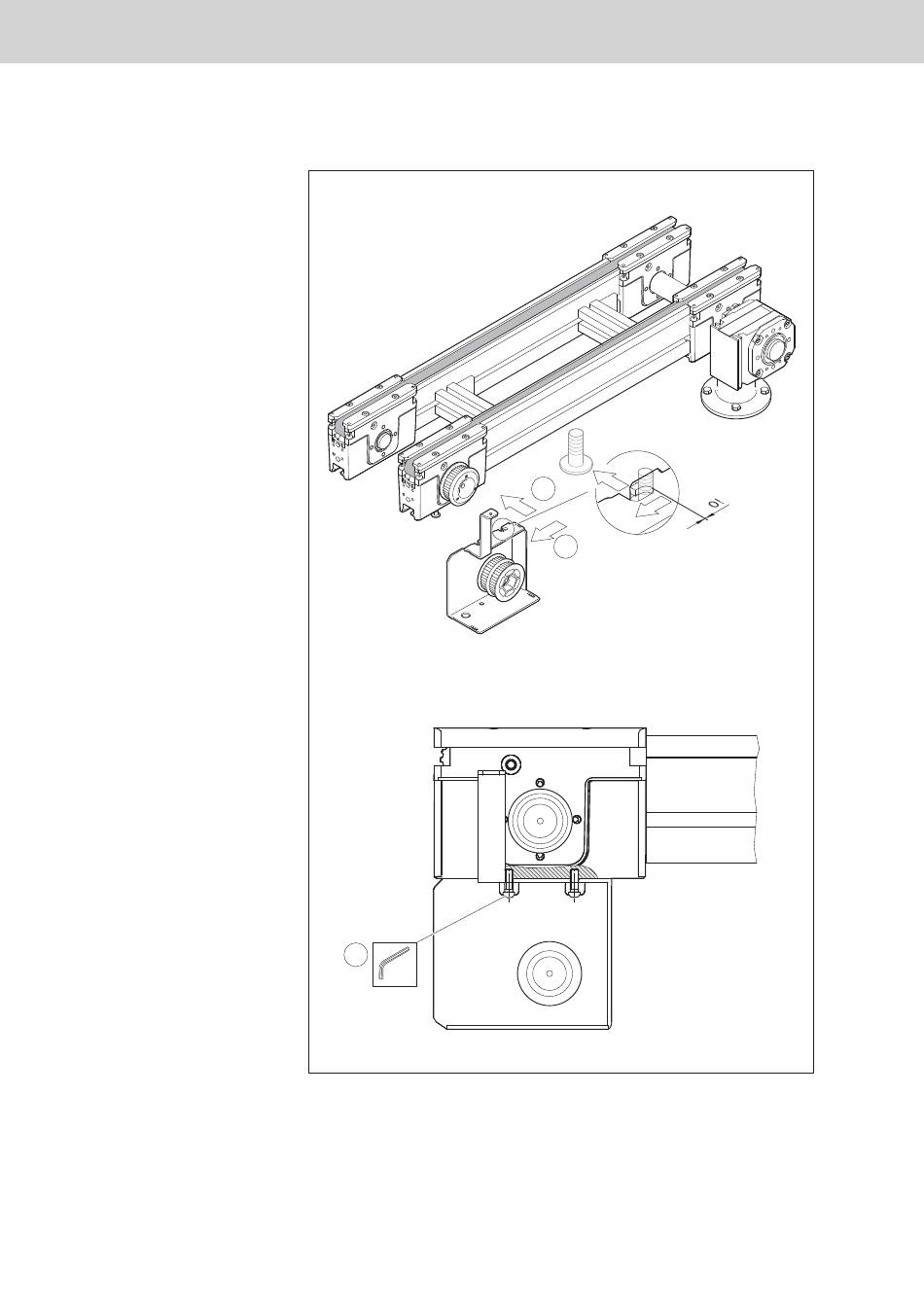

Fig. 7 Montage du kit de montage sur la section à bande BS 1/T (3/3)
TS 1 | 3 842 539 953/2013-07
8
9
539 953-06
